优尔鸿信检测昆山实验室  三次元-测量圆直径


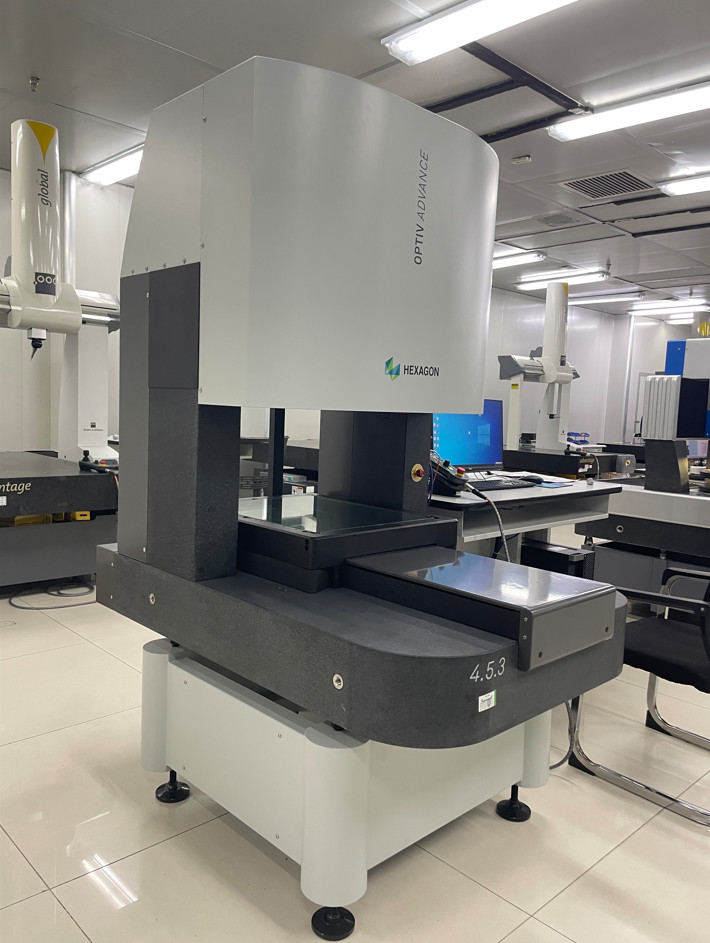

精密量测实验室是富士康科技集团优尔鸿信检测(原华南检测中心)配合高科技电子产品设计、验证、生产过程中的检测需求组建的科技实验室。优尔鸿信在龙华总部及各分支均有建立精密量测实验室,昆山量测实验室具备完整的检测能力,能及时有效的提供检测服务。


一、测量背景:

客户咨询圆环的内外直径测试,且想知道Max和Min值,因他们不是很清楚自己需要,我们需要给客户提供一些资料便于他们理解。PC-DMIS为圆特征提供了五种拟合算法,分别是:最小二乘方、最小间隔、最小外接、内切(max)、固定半径。不同的算法,结果会有所区别


1.最小二乘方

该计算方法使被测圆轮廓上相应各点至圆周距离的平方和最小

2.最小间隔

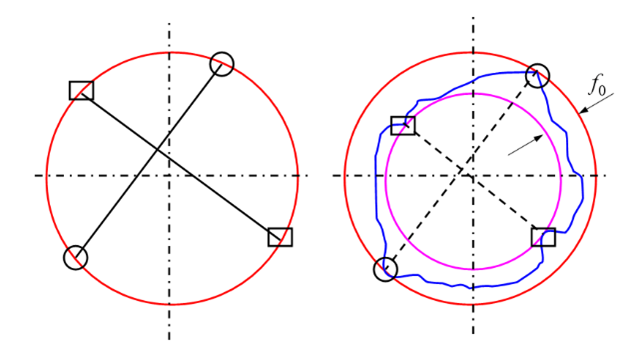

该计算方法在包含数据点的两个同心圆中间生成一个圆,并使它们的半径保持尽可能的小

3.最小外接

该计算方法包含所有数据的最小直径的圆

4.内切(max)

该计算方法包含在所有数据内部的直径(max)的圆。

5.固定半径

该计算方法会根据给定的直径创建一个圆。因为预先已知直径,所以半径不能变化,只有圆的位置允许变动,多用来测量“小圆弧”圆心的位置

二、测试方案

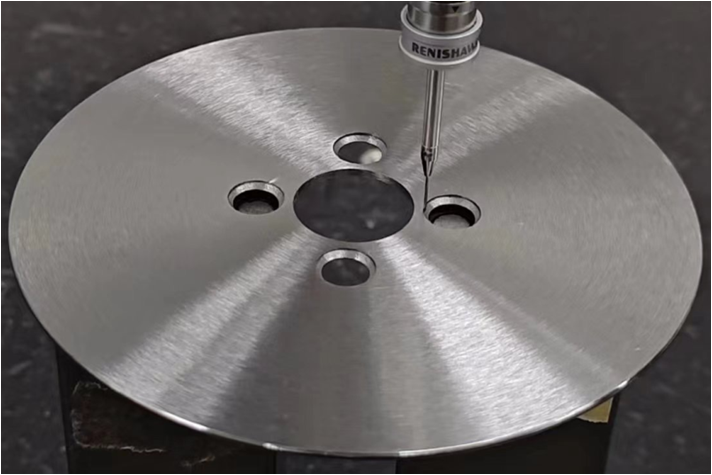

这里找了一件有3D的圆进行离线编程,取了36个点构建外圆,下图为测试样品
