小型气压式托盘快换装置SWQ

小型气压式托盘快换装置SWQ气压式托盘快换装置SWT高能力气压式托盘快换装置WVS

产品名称:小型气压式托盘快换装置SWQ

型号: SWQ

动作方式: 复动

压力范围: 0.35～1MPa

夹紧/释放方式:气压夹JIN/气压释放

产品名称:气压式托盘快换装置SWT

型号: SWT

动作方式: 复动··

压力范围: 0.35～1MPa

夹紧/释放方式:气压夹紧/气压释放

产品名称: 高能力气压式托盘快换装置WVS

型号: WVS

动作方式: 复动

压力范围: 0.25～0.5MPa

夹紧/释放方式:气压夹紧/气压释放

简单介绍：

可瞬间完成高JING度的换装作业

实现了高JING度 高刚性的有定位功能的托盘快换装置

特长：

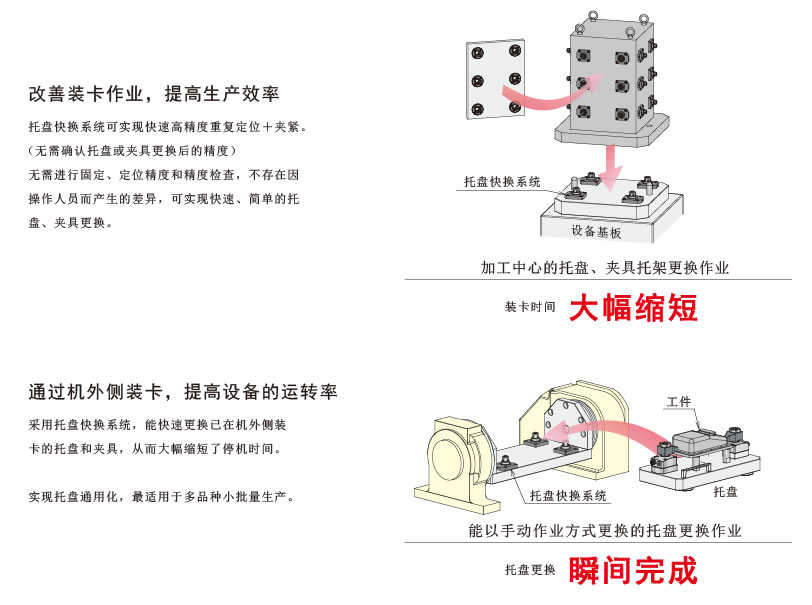

改SHAN装卡作业，提高生产效率

托盘快换装置可瞬间完成高JING度定位与夹紧。（托盘或夹具换装后不需要JING度确认）有效避免作业者导致的固定 定位作业JING度确认所需时间上的差异，实现短时间内简单实现托盘 夹具的换装。

Z适合于托盘的自动换装

《用于组装设备 检测装置之上》 《用于液晶面板的生产线上》《提高半导体检测装置》

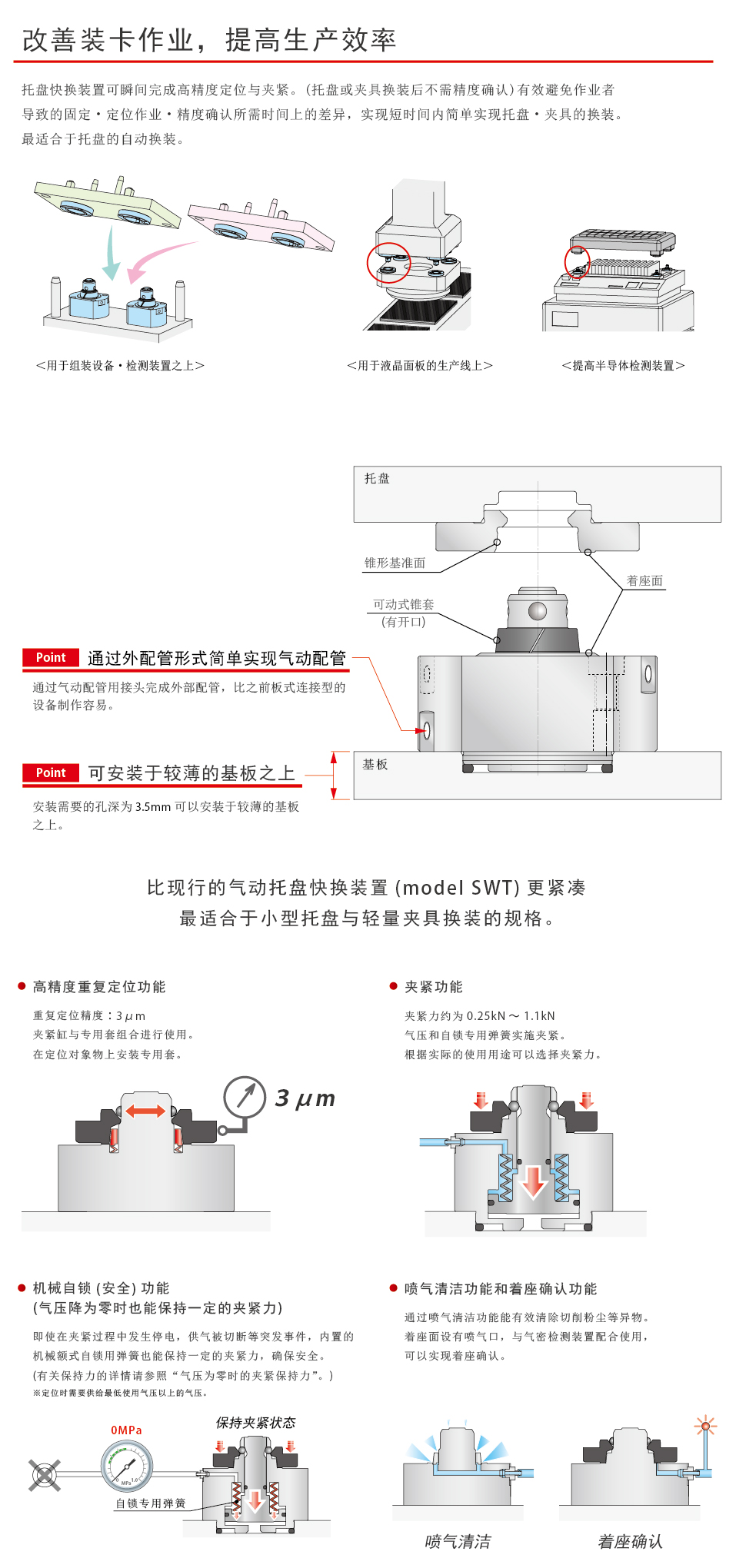

Point 通过外配管形式简单实现气动配管

通过气动配管用接头完成外部配管，比之前板式连接型的设备制作容易。

Point 可安装于较薄的基板之上

安装需要的KONG深为3.5mm可以安装于较薄的基板之上

比先行的气动托盘快换装置（SWT）更JIN凑

更适于小型托盘与轻量夹具换装的规格

高JING度重复定位功能

重复定位JING度：3μm

夹JIN缸与Z用TAO组合进行使用

在定位对象物上安装Z用TAOI

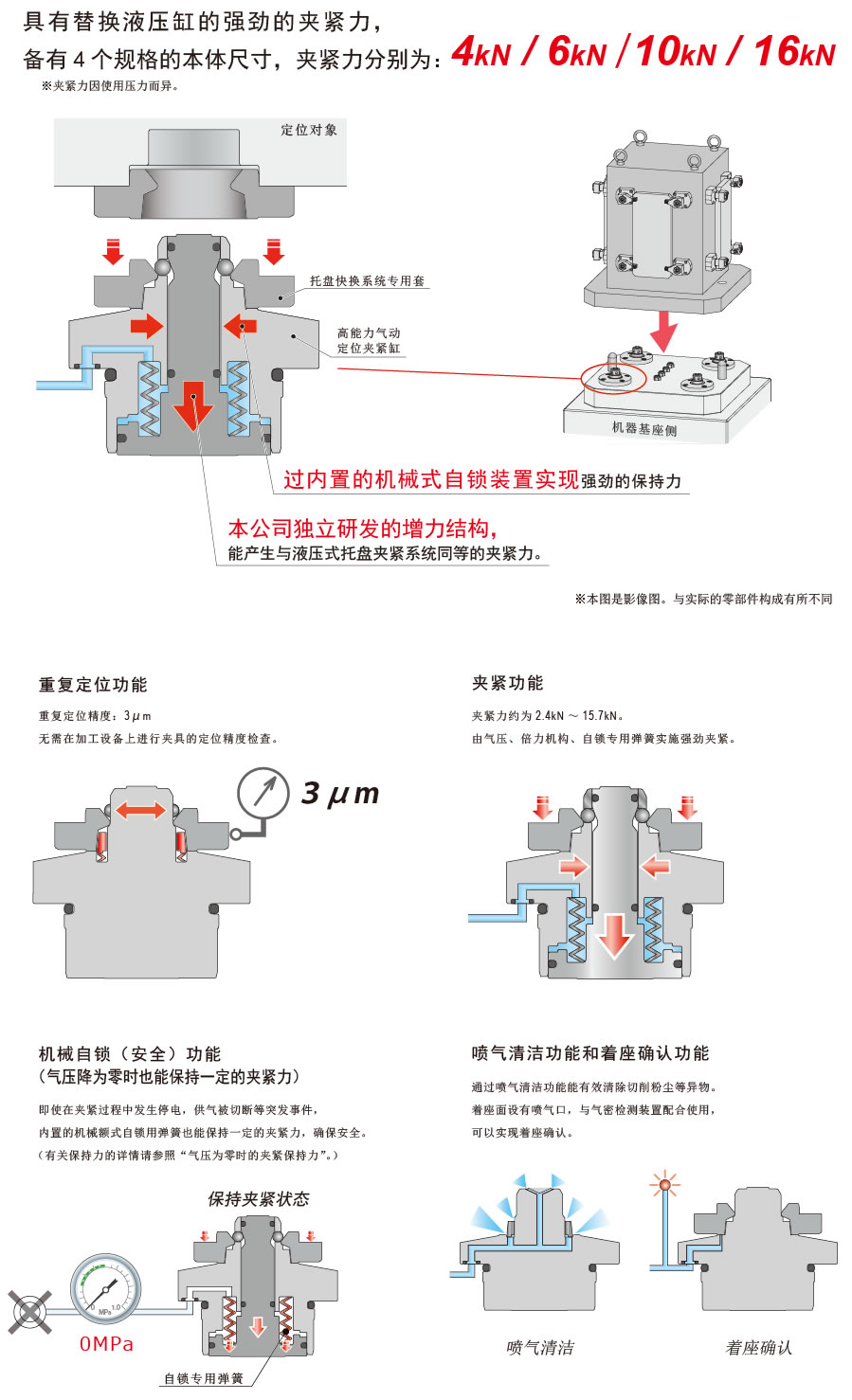

夹JIN功能

夹紧力约为0.25-1.1kN

气压和自锁Z用弹簧实施夹JIN，

根据实际的使用用途可以选择夹JIN力

机械自锁（AN全）功能

（气压降为零时也能保持一定的夹紧力）

即使在夹JIN过程中发生停电，供气被切断等突发事件，内置的机械式自锁用弹簧也能保持一定的夹JIN力，QUE保AN全，

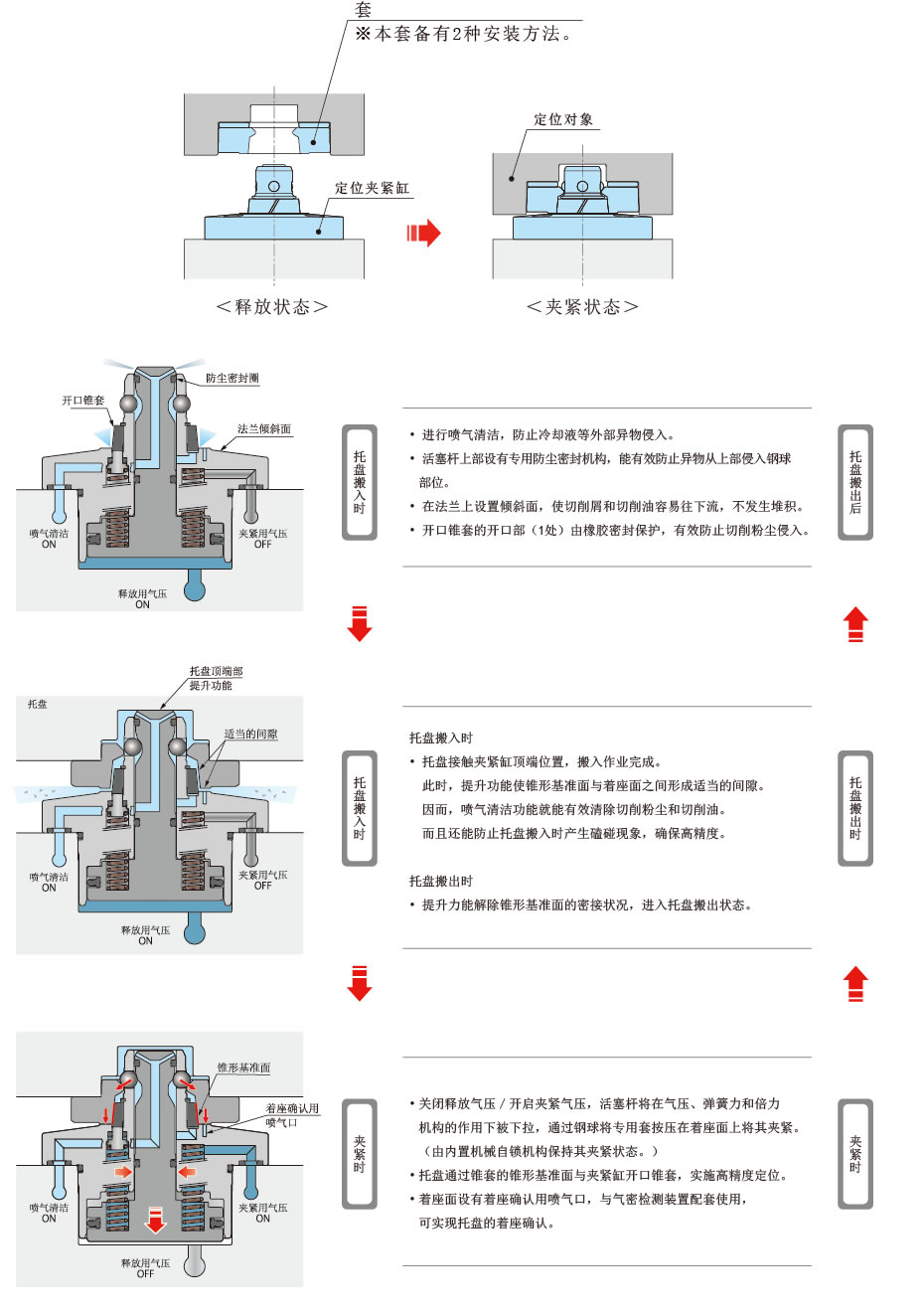

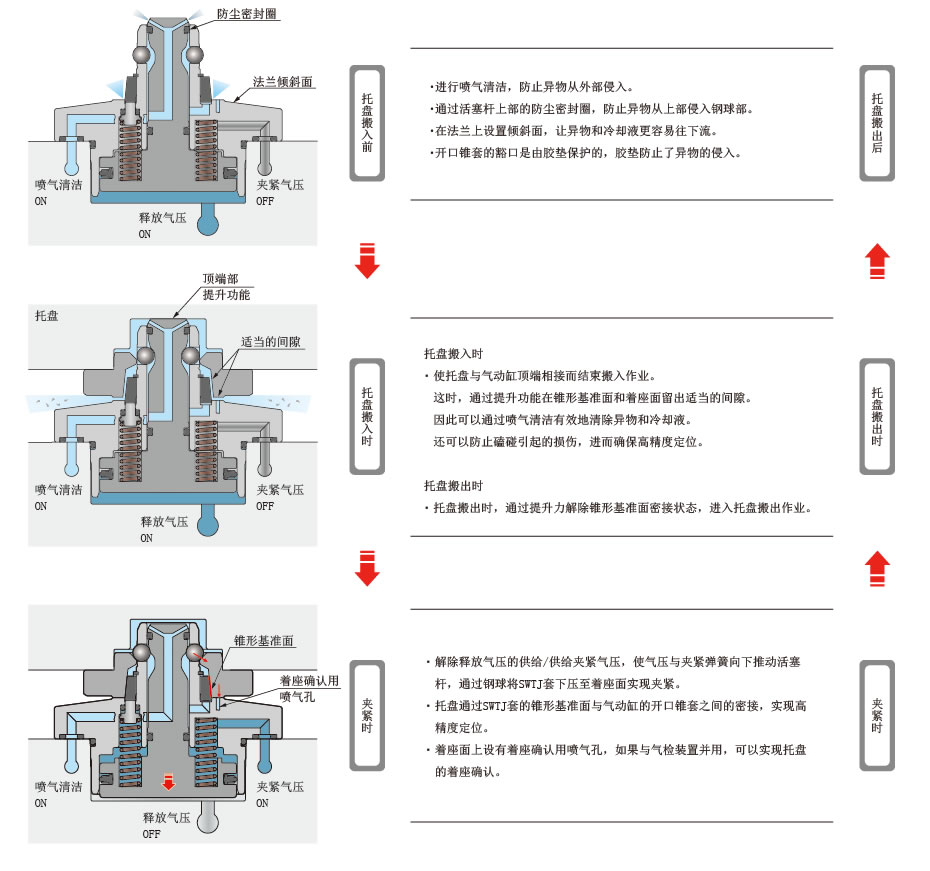

喷气QJ功能和着座确认功能

通过喷气QJ功能能有效QC切削粉尘等异物，

着座面设有喷气口，与气密检测装置配合使用。

可以实现着座确认。

与该产品相关的TUIJIAN产品
序号	产品名称	型号	动作方式	压力范围	释放方式
1	气压式托盘快换装置	SWT	复动	0.35-1MPa	气压夹JIN气压释放
2	手动定位装置[重复定位精度3μm]	VXE/VXF	手动		手动夹JIN/手动释放
3	自动接头[托盘装卡时反作用力为零]	JVC/JVD	液压油气压	7MPa以下
4	自动接头[托盘装卡时反作用力为零]	JVE/JVF	气压冷却液	1MPa以下
