BOMS蓄电池单体监测维护模块产品型号及使用场景：

蓄电池单体监测维护模块产品型号	使用场景
ZHT-MM0102	2V分布式维护模块
ZHT-MM0112	12V分布式维护模块

一、产品适用范围：

本产品适用于铅酸阀控式密封蓄电池组成的蓄电池组。

二、产品介绍：

1、 ZHT-MM0102/ZHT-MM0112 是陕西正通电子科技有限公司为满足UPS电源、EPS电源、变电站直流电源、通信电源等后备电源系统的蓄电池监测及维护而设计的一款BOMS蓄电池单体监测维护模块，属于BOMS蓄电池在线监测及自动维护系统中的设备之一。每节电池配置一个单体采集维护模块，可实时监测蓄电池的单体电压、单体内阻、负极温度，并能提供在线自动均衡维护、电池极柱漏液监测（选配）。
2、 BOMS蓄电池单体采集维护模块维护功能全面，采集数据精确，安装方便是目前最理想的蓄电池在线监测及自动维护的模块。

三、产品特点：

1、产品主要元器件均采用进口元器件，保证了产品的采样精度以及系统的稳定。
2、单体采集维护模块设计轻巧方便，可就近式安装。
3、采用手拉手环形通信方式，具有自动编号功能，安装时无需逐一手动编号。
4、采用不间断电源手拉手独立供电，和通信线缆一起采用六芯阻燃线连接。
5、内阻测量结果和福禄克内阻仪保持一致，采用标准电阻测量验证，精度可以和福禄克及日置内阻仪相媲美。

四、产品外观图

图1：BOMS蓄电池单体采集维护模块外观图

五、产品尺寸规格：

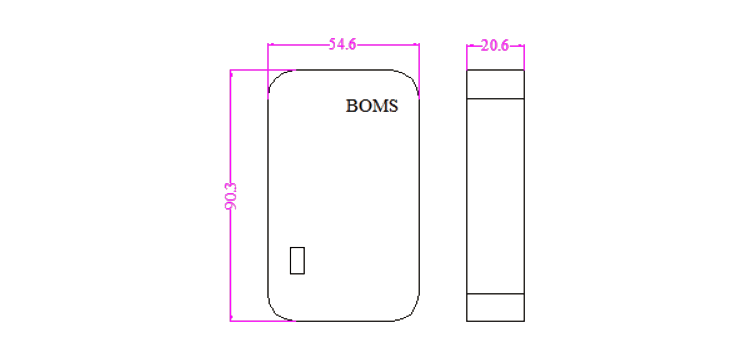

蓄电池监测模块产品尺寸规格

图2：BOMS蓄电池单体采集维护模块尺寸图
模块外形尺寸：如图2，长54.6mm、宽20.6mm、高90.3mm。

六、技术参数：

表1：单体监测维护模块规格

型号	ZHT-MM0102	ZHT-MM0112
监测类型	2V	12V
单体电压监测范围	0~3V	0~16.5V
电压监测精度	1%	1%
内阻测量范围	0--65535μΩ	0--65535μΩ
内阻测量精度	2%	2%
温度测量范围	-35℃~+125℃
温度精度	0.5℃
内阻重复测量精度	2%	2%
工作环境	温度：-20℃~85℃，湿度：10%~80%，无冷凝
监测功耗	0.24W	0.24W
维护功耗	1W	1W
模块通讯口	6芯RJ11（V+V- A B P+ P-）	6芯RJ11（V+V- A B P+ P-）
通讯方式	UART

注意：蓄电池2V单体采集维护模块只能安装在2V蓄电池上，蓄电池12V单体采集模块也只能安装在12V蓄电池上，切勿混用，否则会损坏模块。

七、功能描述：

在线实时监测蓄电池组的：单体电压、单体内阻、单体负极温度、极柱漏液监测（选配）。
2、自动均衡维护功能
采用适合浮充制铅酸电池的动态自动均衡维护技术，自动均衡调整各单体电池电压，使整组电池单体电压始终保持一致，减少落后电池对其他电池的影响，有效防止因落后电池导致的安全故障，提供电池使用过程中的安全性和容量的可靠性，使每节电池都始终处于最佳活性状态，延长电池使用寿命。

八、接口及指示灯说明：

1、指示灯
表2：单体采集维护模块指示灯

指示灯	说明
运行（绿色）	1.闪烁（模块正常）2.熄灭（模块失电）
告警（红色）	1.闪烁（模块故障）2.熄灭（模块正常）

2、接口说明

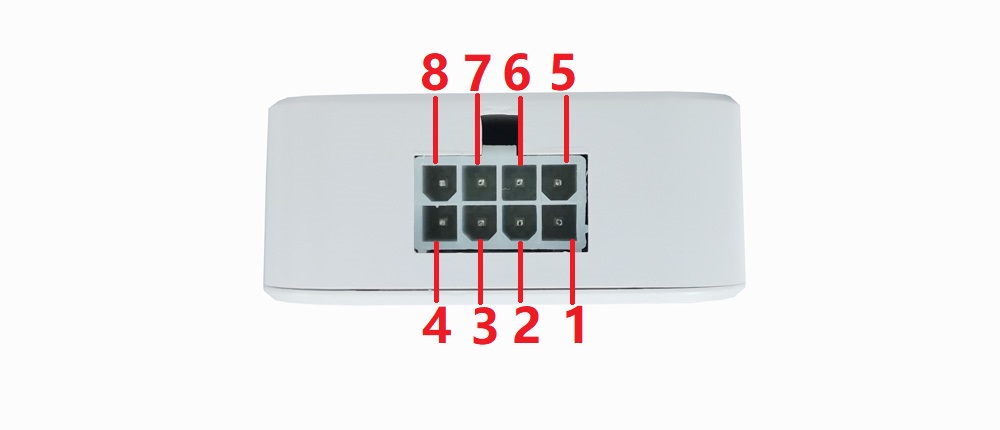

BOMS蓄电池单体采集维护模块接口说明图

1、3为电池正极电压内阻数据采集接口。5、7为电池负极电压内阻采集接口。2、6为电池负极温度/鼓胀变形（二选一）传感器接口。4、8为电池漏液传感器接口。
图3：BOMS蓄电池单体采集维护模块接口说明图

------------------------------------------------------------------------------------------------------------

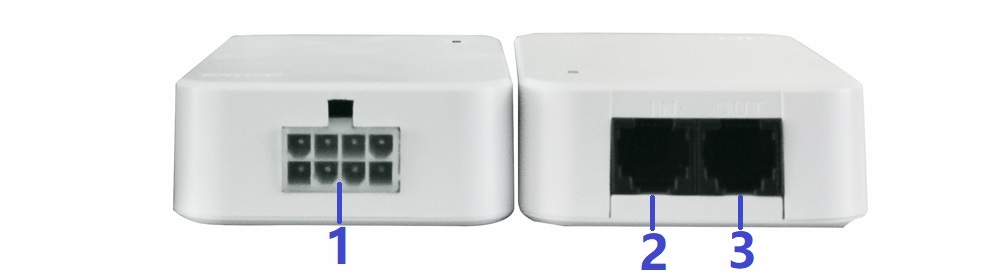

BOMS蓄电池单体采集维护模块接口功能图

图4：BOMS蓄电池单体采集维护模块接口功能图

标号	接口	说明
1	数据采集接口	电压、内阻、温度数据采集及自动维护接口（通过采集线连接到蓄电池）
2	IN通讯供电接口（RJ11）	数据传输，单体采集维护模块与单体采集维护模块或高速采集器之间通讯及供电（IN口为输入接口，首节模块接高速采集器对应COM口，非首节则连接上一节模块OUT口）
3	OUT通信供电接口（RJ11）	数据传输，单体采集维护模块与单体采集维护模块或高速采集器之间通讯及供电（OUT口为输出接口，末节接高速采集器对应COM口，非末节则连接下一模块IN口）
