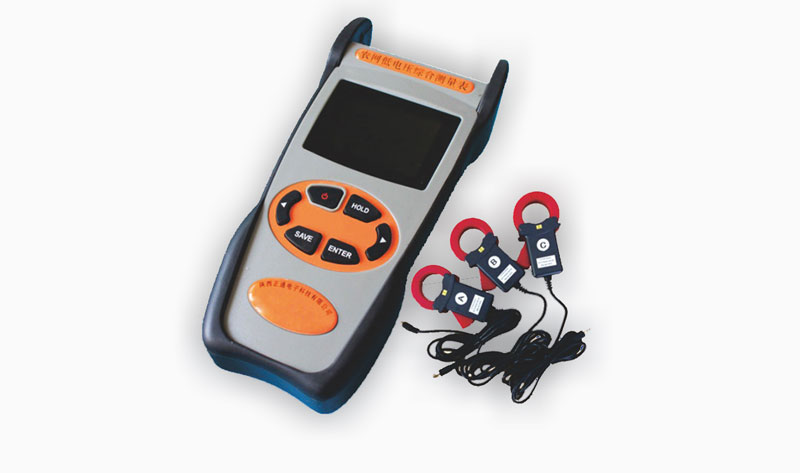

ZHT-AC01电能质量综合测量表

ZHT-AC01电能质量综合测量表

       随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。
       电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。
       这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而x除供配电系统中的高次谐波问题对改善电能质量和确保电力系统周全、稳定、经济运行有着非常积极的意义。
       另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。

产品功能：
      1. 该产品能直接对三相交流电压、电流、三相电压不平衡度、三相电流不平衡度、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、功率因数谐波等参数进行现场测试。
      2. 电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、周全的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。
      3. 所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。
      4. 仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。
      5. 可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备报表功能。
      6. 实时显示日期及时间。
      7. 采用彩色液晶显示，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。
      8. 无操作液晶显示自动进入省电模式，以便Z大程度的延长电池工作时间。
      9. 导电硅胶按键，手感好、寿命长、设计合理、操作方便。
      10. 体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
技术参数：

参数	量程或范围		分辨率	误差极限
U	40V-450V		0.0001V	±0.5%
I	100m A-200A		0.000 1 A	±0.5%
Φ	0.0°-360°		0.1°	±1.0°
F	45-65Hz		0.01 Hz	±0.03 Hz
P	220±40V	200A量限	0.1w	±1%
PF	0 – 1.0		0.0001	±0.005

外形尺寸及重量：
     主机尺寸：200x90x50（mm）
     重量：350g
     钳口尺寸：35mm×40mm
工作电源：
     直流电源：内置高性能干电池 ( 1.5V/3块)
周全特性：
    电压输入端, 交流电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间绝缘电阻大于10MΩ，能承受2KV/50HZ正弦交流电压。

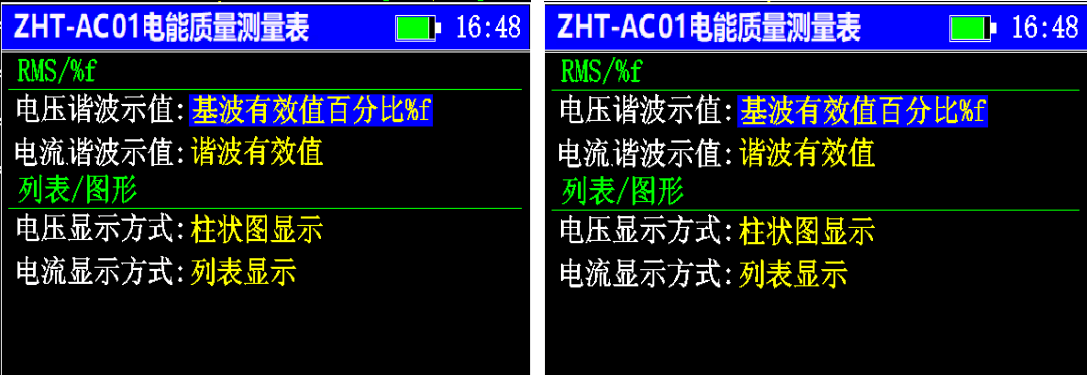

1、界面展示：

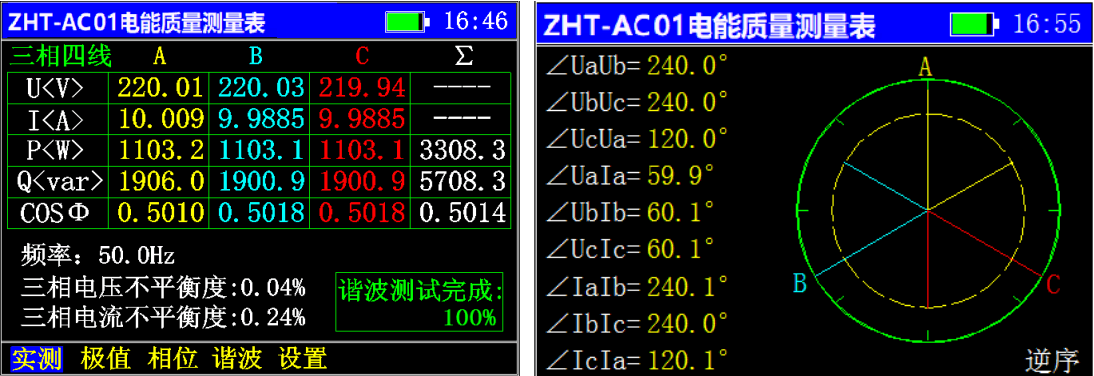

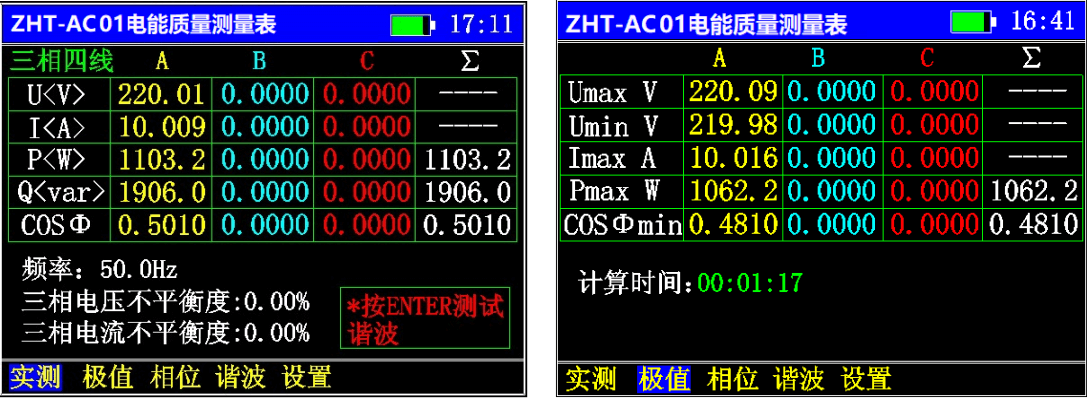

2、三相四线测试界面图展示

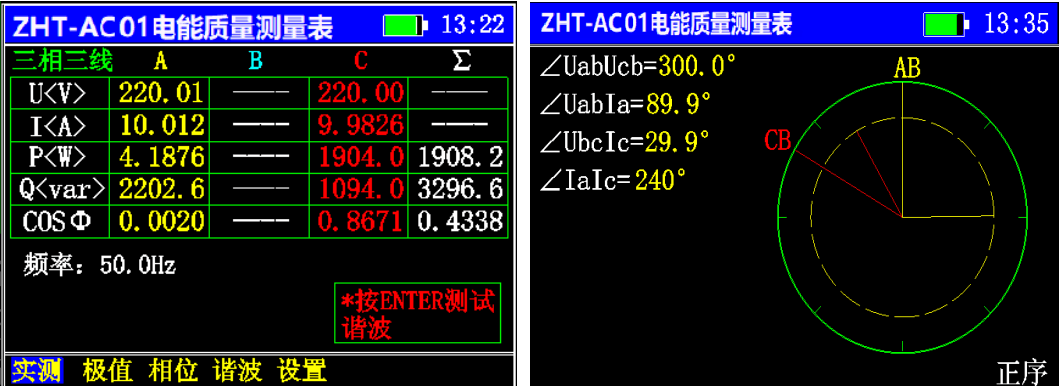

3、三相三线测试界面图展示

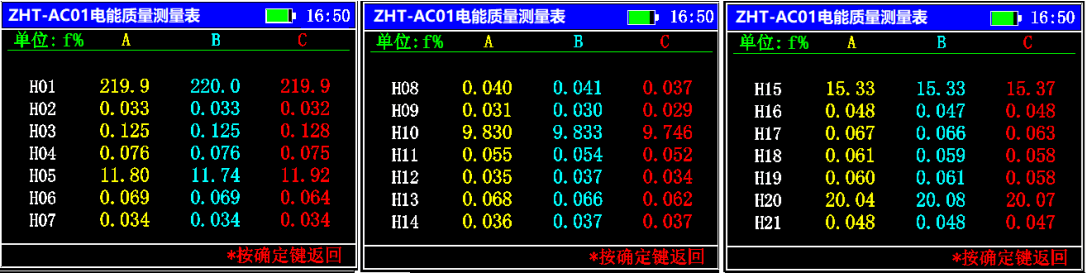

4、谐波测试界面图展示：
