ZDLM电子式电动套筒调节阀产品概述
ZDLM电子式电动套筒调节阀,是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
ZDLM电子式电动套筒调节阀结构特点
1．ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数调节控制
2．ZDLM电子式电动套筒调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.
4．直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

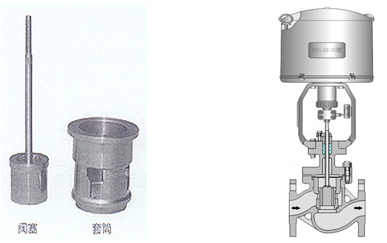

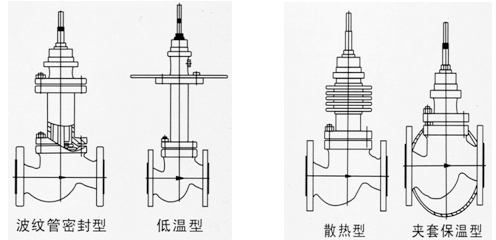

有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-100~+500℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.


ZDLM电子式电动套筒调节阀执行机构主要技术参数


型号
输出推力N
速度mm/s
大行程(mm)
型号
输出推力N
速度mm/s
大行程(mm
381LSA-08
381LXA-08
800
800
4.2
4.2
30
PSL201
1000
0.4/1.2
50
381LSA-20
381LXA-20
2000
2000
2.1
2.1
30
PSL202
2000
0.4/1.2
50
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60
PSL204
4500
0.4/1.2
50
381LSB-50
381LXB-50
5000
5000
1.7
1.7
60
PSL208
8000
1.0
50
381LSC-65
6500
2.8
100
PSL210
10000
1.0
50
381LSC-99
10000
2.0
100
PSL312
12000
1.0
65
381LSC-160
16000
1.0
100
PSL325
25000
1.0
100
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
(信号线用屏蔽线) 防护等级:IP65 带手轮



ZDLM电子式电动套筒调节阀性能指标


项目
指标值
基本误差％
381L ±2.5； PSL±1.0
回差％
381L ±2.0； PSL±1.0
死区％
1.0
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:1
额定行程偏差％
2.5






允许压差 MPa(同一格内上行为双密封型允许压差,下行为单密封型允许压差)
公称通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
3.14
6.4
1.92
6.4
1.23
5.1
0.78








PSL204

4.31
2.76
1.76
6.4
1.04
6.4
0.69
5.62
0.44





PSL208




1.86
1.23
0.78
6.4
0.50
5.31
0.35
3.97
0.20


PSL320







1.26
0.87
0.49

6.4
0.32

4.14
0.22
配381L
381LSA-20
6.4
3.14
6.4
1.92
6.4
1.23
6.4
0.78








381LSB-50




6.4
1.16
6.4
0.76
6.25
0.49





381LSC-65







6.4
0.64
4.32
0.41
3.23
0.28


381LSC-99







0.63
0.44
0.25
3.31
0.16
0.27
0.11
ZDLM电子式电动套筒调节阀主要零件材料及适用温度,介质


公称通径mm
DN15-DN300
材料代号
C(WCB)
P(304)
R(316)

主要
零件
阀体,阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
推杆,衬套
2Cr13

适用
工况
适用介质
水蒸汽，油品类气液体
硝 酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
常温型
-30?+250 F4:≤200℃
-40?+250 F4:≤200℃
-40?+250℃ F4:≤200℃
高温型
-30?+450℃
-40?+500℃
-40?+500℃
低温型

-40?-60℃, -60?-100℃


ZDLM电子式电动套筒调节阀主要技术参数


公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量
系数Kv
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
10
16
25
40
60
100
执行器型号
3810L
381LS-8
381LS-20
381LS-30
381LS-50
381LS-65
381LS-99
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL325

防爆型
381LX-20
381LX-30
381LX-50
381LX-65
381LX-99
电源电压
AC220V 50Hz
信号范围
4?20mA DC 0?10mA DC或1?5V DC 0?10V DC
作用模式
电开式(K)型,电闭式(B)型
故障状态时
全开,全关,自锁保位
流量特性
直线,等百分比
允许泄漏量(L/h)
单密封符合IV级 小于阀的额定容量×10-4
双密封符合Ⅲ级 小于阀的额定容量×10-3
固有可调比R
50:1
公称压力PN(MPa)
1.6 2.5 4.0 6.4


产品应用规范
GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

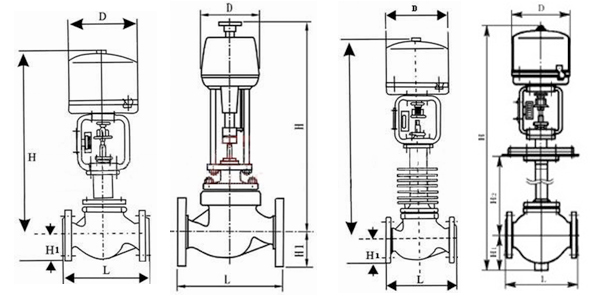

ZDLM电子式电动套筒调节阀外形尺寸

公通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
205
220
254
275
300
350
410
451
600
670
735
PN4.0MPa
200
210
235
267
292
317
368
425
473
615
685
750
PN6.4MPa
210
220
251
286
311
337
394
440
508
630
700
765
H1(mm)
PN1.6MPa
58
68
73
80
90
98
108
123
140
168
203
230
H1(mm)
PN4.0MPa
58
68
73
80
90
98
115
135
150
188
223
255
H1(mm)
PN6.4MPa
68
75
83
88
100
105
125
148
170
203
235
265
配PSL
H(mm)≈
常温型
614
630
635
640
712
739
761
930
940
960
1165
1185
高温型
765
788
790
800
895
940
970
1150
1190
1220
1470
1490
D(mm)
176
225
配361L
H(mm)≈
常温型
665
725
731
755
957
980
1028
1329
1348
1423
1621
1734
高温型
820
870
895
910
1125
1150
1195
1410
1586
1667
1884
2000
D(mm)
225
310
低温型
-100℃
H2
500
600
700


H≈
1120
1310
1320
1330
1460
1478
1497
1850
1860
1900
