上海SD943X电动伸缩蝶阀

上海SD943X电动伸缩蝶阀厂家 SD943X电动伸缩蝶阀概述 SD943X电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。 SD943X电动伸缩蝶阀特点 1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。 2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。 3、密封部位可调节更换、密封性能可靠等特点。 SD943X电动伸缩蝶阀执行标准 设计标准:GB/T12238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000 压力试验:GB/T13927-1992;JB/T9092-1999

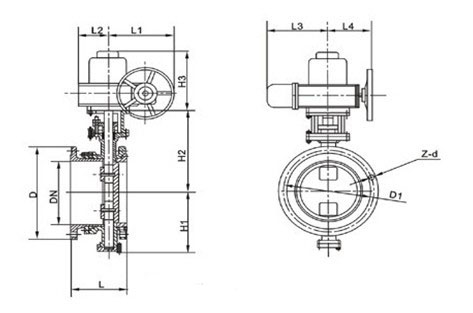

SD943X电动伸缩蝶阀主要技术参数 公称通径 DN(mm) 50～2000 公称压力 PN(MPa) 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用温度 ≤80℃ 适用介质 空气、水、蒸气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。  SD943X电动伸缩蝶阀主要零件的材质 零件名称 材料 阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢、不锈钢、铬钼钢 密封圈 橡胶、聚四氟、聚内脂、不锈钢 阀杆 2Cr13、不锈钢、铬钼钢 伸缩管 铸铁、铸钢、不锈钢、铬钼钢 填料 柔性石墨   SD943X电动伸缩蝶阀主要外形尺寸   公称 通径 外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值) H H1 设计 大长度 设计 小长度 设计 长度 A B 0.6MPa 1.0MPa 1.6MPa 毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d 50 80 309 186 156 171 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 65 95 337 190 160 175 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 80 98 347 198 166 182 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 100 114 373 228 188 208 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 125 128 405 240 201 220 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 150 139 440 246 206 226 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 200 174 612 265 219 242 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 250 215 693 295 240 267 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 300 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 350 270 802 327 272 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 400 305 991 368 308 338 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 450 325 1037 370 310 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 500 360 1127 392 332 362 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 600 445 1377 441 375 408 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 700 505 1496 460 400 430 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 800 560 1584 499 445 475 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 900 630 1676 520 460 490 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1000 680 1760 600 530 565 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1200 795 2018 675 571 623 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 1400 900 2363 760 683 722 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 1600 1100 2723 860 770 815 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 1800 1124 2844 930 830 880 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 2000 1292 3127 1020 920 970 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
