ZJHPF46衬氟气动单座调节阀

ZJHPF46衬氟气动单座调节阀产品概述 气动薄膜衬氟单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成,单座阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀,耐老化的聚全 氟乙(F46)塑料,又采用聚四氟乙烯波纹管密封,具有密封性能好,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛适用于酸,碱等强腐蚀性介质和有毒,易挥发,易渗透等气体,液体类介质的控制. ZJHPF46衬氟气动单座调节阀结构特点 1．气动衬氟单座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号,由调节器将压缩空气,转换成气源压力信号输入,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数调节控制 2．气动衬氟单座调节阀按作用模式可分； 正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》 反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》 3．衬氟单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,阀体内腔,阀芯,阀座,阀杆等阀内所有部件包衬2.5~3mm厚的聚全 氟乙(F46)塑料,具有耐强腐蚀性酸,碱类等介质.采用聚四氟乙烯波纹管和聚四氟乙烯填料双重密封,波纹管把介质与外界隔绝,保证阀芯上下动作灵活.密封性能优良,一旦波纹管损坏,填料箱可起第二道保护性密封作用,确保无渗漏.阀芯,阀座全衬聚全 氟乙为软质密封,泄漏量低于IV级标准.适用于阀前阀后压差小,对介质泄漏量及调节精度有严格要求的场合 4．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性. 本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.有标准型,波纹管密封型品种.产品压力等级有PN1.0,1.6 MPa；公称通径DN15~150mm；小阀芯DN10mm.适用流体温度有-20~+150℃；阀体有DN20~32mm为分体式,DN40~150mm为整体式.

型 号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行 程mm	16	25	40	60	100
弹簧范围KPa	20?100(标准):40?200;80?240; 20?60; 60?100
操作方式	普通型,带手动手轮操作型(侧装式,顶装式)

零件名称	材 料
阀体,阀盖	ZG25衬F46(FEP)	ZG1Cr18Ni9Ti衬F46(FEP)
阀芯	2Cr13衬F46(FEP),哈氏合金	1Cr18Ni9Ti衬F46(FEP),哈氏合金
阀座	2Cr13衬F46(FEP),哈氏合金	1Cr18Ni9Ti衬F46(FEP),哈氏合金
阀杆	2Cr13(FEP)	1Cr18Ni9Ti衬F46(FEP)
填料	聚四氟乙烯( PTFE) 柔性石墨
波纹管	聚四氟乙烯( PTFE)
上下膜盖	SPHC钢板冲压
波纹膜片	丁晴橡胶夹增强涤沦织物
弹簧	60Si2Mn

公称通径mm			20					25	32	40		50	65	80	100		125	150
阀座直径mm			10	12	15	20		25	32	40		50	65	80	100		125	150
额定流量系数Kv			1.2	2	3.2	5		8	12	20		32	50	70	100		200	240
额定行程L(mm)			10					16		25			40				60
执行器型号			ZHA/B-22					ZHA/B-22		ZHA/B-23			ZHA/B-34				ZHA/B-45
薄膜有效面积Ae(cm2)			350					350		350			560				900
气源压力Ps(MPa)			0.14?0.4
信号范围Pr(KPa)			20?100,40?200,80?240 段幅:20?60,60?100
输入电信号			4?20mA DC或0?10mA DC
作用模式			气开式(K)型,气关式(B)型
流量特性			直线,等百分比
允许泄漏量(L/h)			≤10-4×阀额定容量,
固有可调比R			30:1
气源接头			M16×1.5
公称压力PN(MPa)			1.6 2.5 4.0 6.4
适用温度℃			-20?+150
基本误差%			带定位器				±2.0				不带定位器					±10
回差%							±1.5									±8.0
死区%							±1.5									±6.0
额定行程偏差%							±2.0									±10
允许压差MPa	弹簧范围0.02?0.1	气源0.14	公称压力					0.8	0.5	0.5		0.3	0.25	0.2	0.12		0.93	0.08
	弹簧范围0.04?0.2	气源0.24	公称压力						1.2	1.1		0.7	0.65	0.45	0.28		0.23	0.2

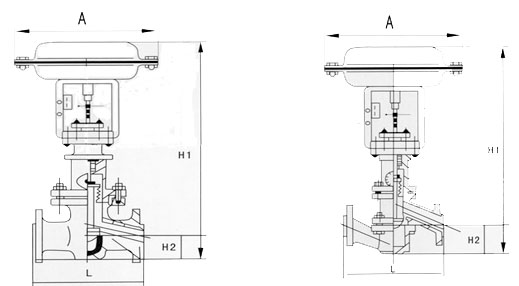

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	285	285	285	285	285	285	360	360	360	470
H	401	445	485	495	523	532	697	710	720	817
H1	50	65	70	80	71	88	102	140	170	190
