Z73X铸铁手动浆液阀

厂商 ：上海唐玛泵阀有限公司

上海市 上海市
  • 主营产品：
  • 电动调节阀
  • 电动蝶阀
  • 电动球阀
联系电话 ：18918479867
商品详细描述
产品参数
品 牌：上海唐玛 型号：Z73X 连接形式：其他 主体材料：铸铁 公称通径：参数值 适用介质：水 材质：碳钢 密封形式：软密封型 标准：参数值 外形：大型 流动方向：单向 驱动方式：手动
产品特点

Z73X铸铁手动浆液阀概述 Z73X铸铁手动浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。 Z73X铸铁手动浆液阀特点 1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小 2、密封面采用不锈钢和硬质合金，使用寿命长 3、采用柔和石墨填料，密封可靠，操作轻便灵活 4、驱动方式为手动型式 Z73X铸铁手动浆液阀引用标准 设计制造：JB/T 8691-98 结构长度：GB/T 15188.2-94 法兰连接尺寸：GB/T 9113-2000 阀门检查和试验：GB/T 13927-92

Z73X铸铁手动浆液阀引用标准

设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92

Z73X铸铁手动浆液阀性能材料
型号
Z73X-2.5
Z73X-6
Z73X-10
Z73X-16
工作压力（MPa）
0.25
0.6
1.0
1.6
适用介质
煤浆、糠浆、纸浆、泥浆、污水、矿渣等
适用温度（℃）
≤120
材料
阀体
灰铸铁
闸板
铬镍钛不锈钢
阀体密封圈
合成橡胶或聚四氟乙烯
阀杆
铬不锈钢
支架
碳素钢
填料
聚四氟乙烯

Z73X铸铁手动浆液阀连接尺寸



公称通径DN
L
D
D1
D0
H
n-M
PN6
PN10
50
48
48
125
100
180
295
4-M16
65
48
48
145
120
180
305
4-M16
80
50
50
160
135
220
330
8-M16
100
50
50
180
155
220
380
8-M16
125
50
50
210
185
240
415
8-M16
150
60
60
240
210
280
490
8-M20
200
60
60
295
265
280
550
8-M20
250
70
70
350
320
360
693
12-M20
300
80
80
400
368
400
796
12-M20
350
80
90
460
428
400
895
16-M20
400
90
120
515
482
500
1004
16-M22
450
90
120
565
532
500
1110
20-M22
500
90
130
620
585
600
1210
20-M22
600
140
140
725
685
700
1460
20-M27
700
140
140
840
800
800
1680
24-M27
800
190
190
950
905
800
1910
24-M30
900
203
203
1050
1005
800
2130
28-M30
1000
216
216
1160
1115
800
2350
28-M30
1200
254
254
1380
1325
800
2650
32-M30

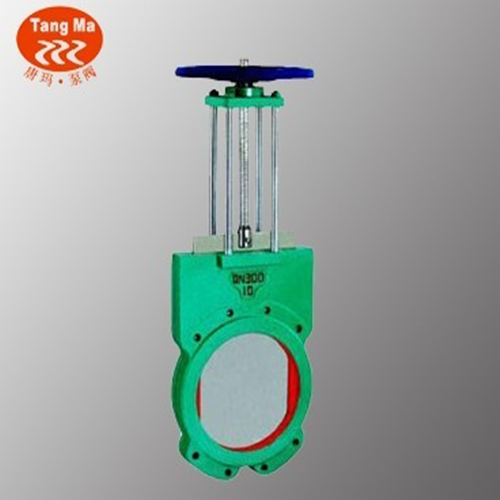

产品实拍
