上海铸铁镶铜方闸门

SFZ/ZMQF铸铁镶铜方闸门概述及用途 铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。 SFZ/ZMQF铸铁镶铜方闸门结构特点 本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。

零件名称	材料
门框、闸板、导轨	Ht200
螺杆	1Cr18,2Cr13,Ni9Ti13,.304,316
密封面	Zcu8-2-2

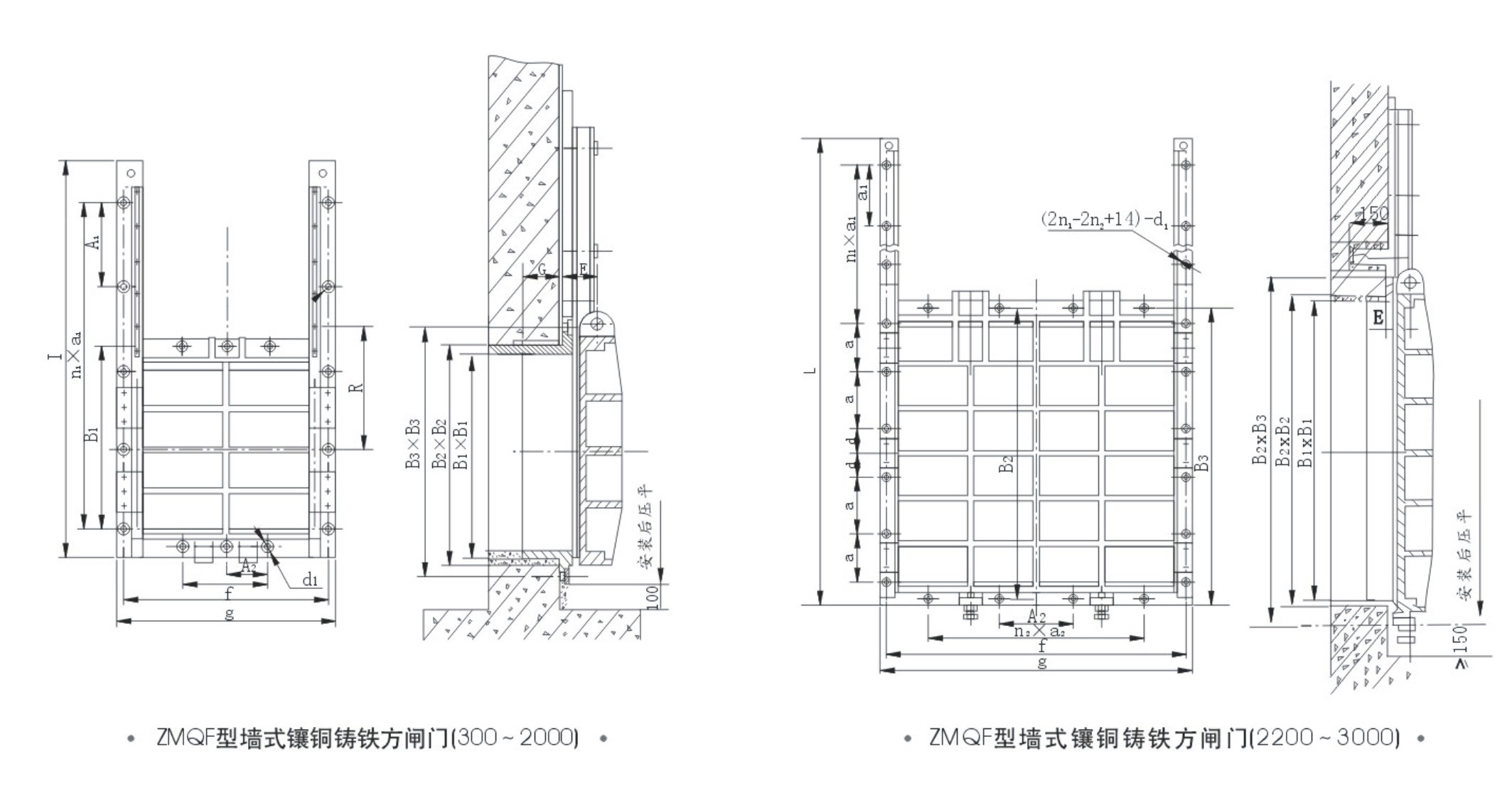

代号 规格	B1	B2	B3	G	E	d1	f	g	5xa	N1xa1	N2xa2
300	300	380		50	55	Φ18.5	416	456		2x280
400	400	480		50	55	Φ18.5	516	556		2x350
500	500	580		50	60	Φ18.5	616	656		2x450
600	600	700		70	60	Φ24	750	790		3x300
700	700	800		70	75	Φ24	850	890		3x350
800	800	900		80	83	Φ24	960	1010		3x400
900	900	1000		80	83	Φ24	1060	1110		3x450
1000	1000	1100		80	83	Φ28	1160	1210		4x500
1200	1200	1300	1360	90	83	Φ28	1370	1430		6x400	1x450
1400	1400	1540	1570	90	100	Φ28	1580	1650		6x500	1x500
1500	1500	1640	1670	90	100	Φ28	1680	1750		6x500	1x500
1600	1600	1740	1770	100	100	Φ28	1780	1850		6x500	2x500
1800	1800	1940	1970	100	105	Φ28	1980	2050		6x600	2x600
2000	2000	2140	2180	120	135	Φ28	2200	2270		9x400	4x400
