上海气动螺旋闸门

气动螺旋闸门、气动闸板阀、气动插板阀产品概述 我厂引进国处先进技术生产的闸门，主要材料为不锈钢或碳钢喷涂环氧树脂涂料，橡胶软密封，具有重量轻，操作灵活，防腐蚀，不生锈，安装维修方便，密封可靠等功能、可广泛用于污水处理厂、自来水、排灌、环保、电力、塘堰、河流等工程，作为截止、调整流量和控制水位之用。闸门依据使用场合可区分为： ①（渠道闸门）用于渠道中间，作截流用，一般用于三向密封； ②（制水闸门）用于水道进出口则做为开启或关闭，一般用于四向密封； ③（调节闸门）用于调节水流大小； ④（堰门）用于调节水位。 气动螺旋闸门、气动闸板阀、气动插板阀产品特点 重量轻 约为铸铁闸门的三分之一； 耐腐蚀 耐酸碱及大部分腐蚀性化学品及污水、海水； 密封性好 采用橡胶对金属密封，止水胶圈为空心结构，密封性能好； 力矩小 由于门板重量轻，门板与导轨之间的磨擦阻力小，故使得手轮操作力矩不大于100N 独特结构 采用可靠的温度和钢板的焊接结构，高性能的密封件保证闸门有效启闭，独特和楔块设计使得闸门启闭更加可靠，并能受较大反向水位； 寿命长 由于门板与导轨之间只有到后一小段密封时接触，密封面磨损非常小，不锈钢闸门寿命长达15年以上，碳钢闸门使用寿命10年以上； 维修方便 楔形块可做调整，经多年使用后，如出现局部渗漏现象，只需调整楔形块增加止水胶圈压缩量即可，省时省力，维修成本低； 启闭机 可按不同状况选用手动、气动、电动、电液动、液动； 安装方便 闸门框通过二次混凝土浇注固定，方便可靠。



序号	零 件 名 称	材   质
1	启闭机（手动、气动、 电动、电液动、液动）	标准品
2	轴导架	铸铁、碳钢、不锈钢
3	丝杆、接杆	不锈钢（2Cr13 1Cr13 1Cr18Ni9Ti SUS410 SUS304 SUS316）
4	吊耳	不锈钢或碳钢外覆环氧树脂
5	门框	不锈钢或碳钢外覆环氧树脂
6	门板	不锈钢或碳钢外覆环氧树脂
7	楔形块	铜
8	止水胶圈	橡胶、NBR、EPDM

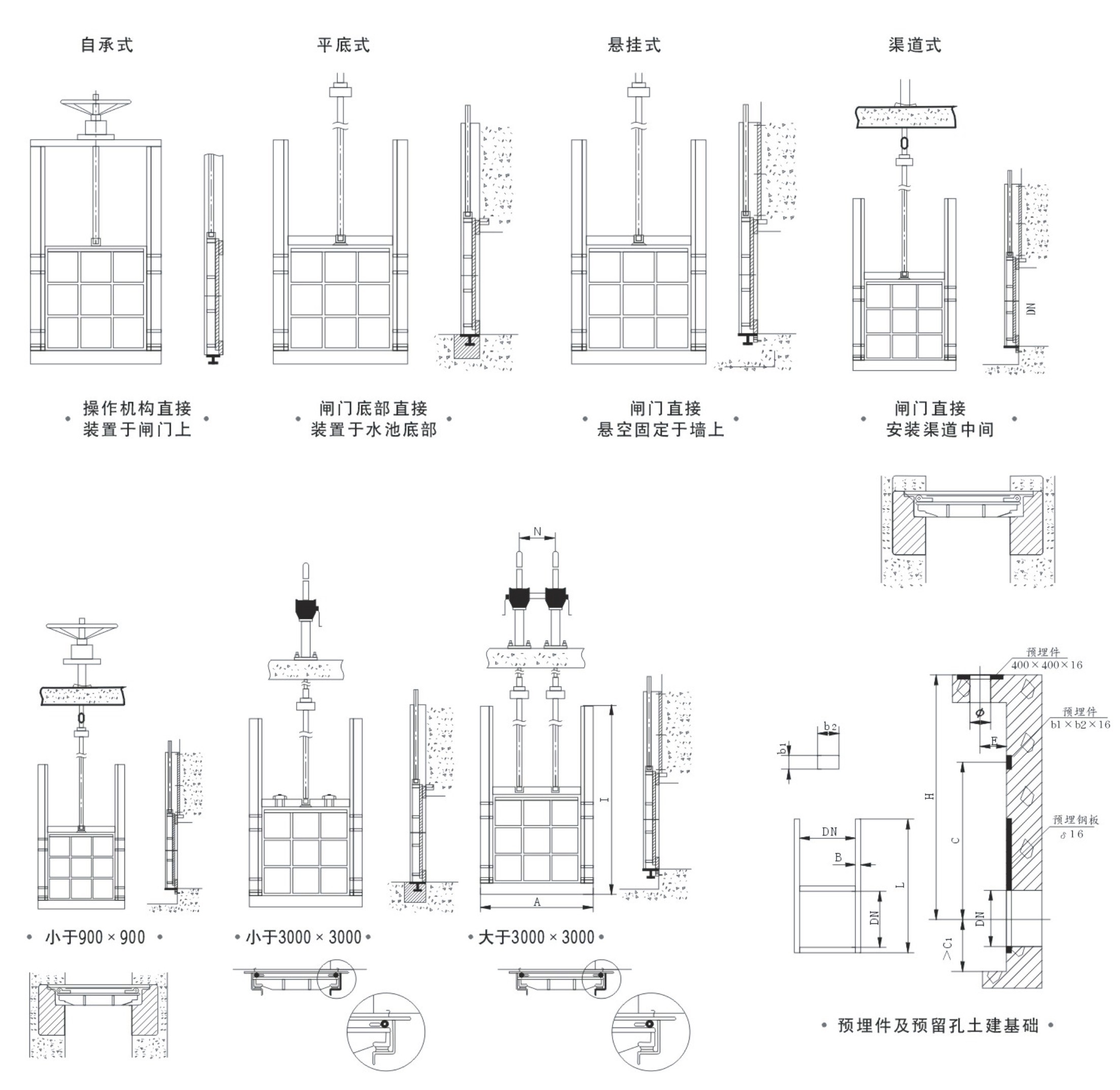

规格 DNxDN	外 形 尺 寸				预 埋 件 及 预 留 孔 尺 寸
	A	I	E	N	C1	L	Φ	b1	b2	B	C	H
200x200	400	520	75	/	300	570	80	150	200	80	600-1500	根   据   用   户   要   求   而   定
250x250	450	620	75	/	400	670	80	150	200	80	600-1500
300x300	500	720	75	/	500	770	80	150	200	80	600-2000
350x350	600	820	75	/	520	870	80	150	200	80	700-2000
400x400	650	920	75	/	550	970	80	150	200	80	750-2000
500x500	750	1120	75	/	600	1170	100	150	200	80	900-2000
600x600	850	1400	87	/	650	1500	100	200	300	100	1050-2500
