电子尺，电阻信号隔离变送器

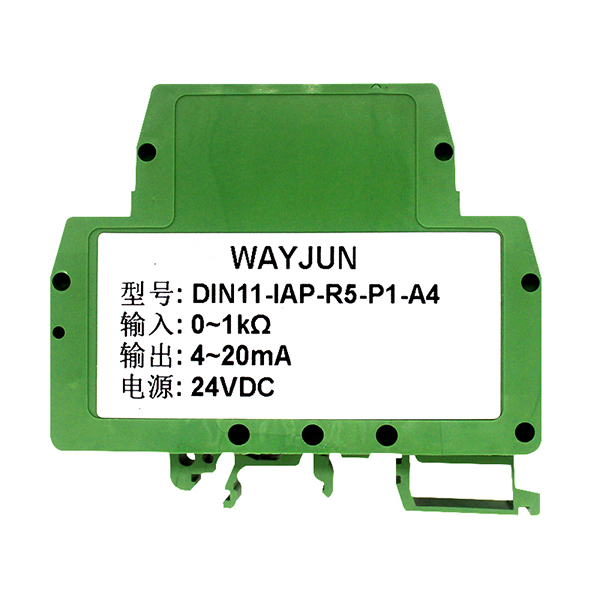

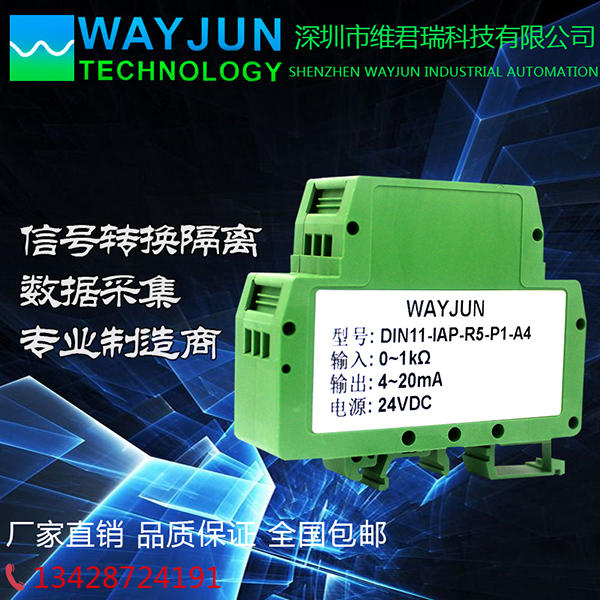

电位计，电子尺，电阻信号隔离变送器（DIN导轨安装式） 主要特性: >>输　　入：输入电位器或电阻信号：0-50Ω/0-100Ω/0-200Ω/ 0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ >>输出信号：输出标准电压信号：0-5V/0-10V/1-5V/0-±5V/0-±10V 或输出标准电流信号：0-10mA/0-20mA/4-20mA >>辅助电源：5V、9V、12V、15V或24V直流单电源供电 >>工业级温度范围: - 45 ~ + 85 ℃ >>精度等级：0.1，0.2级 >>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离 >>安装方式：DIN35导轨安装 >>外形尺寸：79x69.5x25mm 典型应用: >>位移测量，角度测量 >>电位计，电子尺信号的隔离变送 >>电阻阻值的测量变送 概述: 维君瑞科技研发的电子尺信号变送器产品主要用于0-5K，0-10K等位移或角度传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于信号的隔离与变送。该变送器输入采用恒压驱动，适用于3线传感器。如果是2线传感器，也可以按要求定制成恒流驱动方式。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。 该系列电子尺信号隔离放大器使用非常方便，仅需接好线，即可实现位移信号的隔离变送。 产品选型: DIN11-IAP-R□-P□-□□ 输入类型：R 供电电源：P 输出型号：A或者V 代码 P 代码 电流：A 代码 电压：V 代码 0-50Ω R1 24VDC P1 0-20mA A3 0-5V V1 0-100Ω R2 12VDC P2 4-20mA A4 0-10V V2 0-200Ω R3 5VDC P3 0-±20mA A6 0-±5V V4 0-500Ω R4 15VDC P4 用户自定义 Au 1-5V V6 0-1KΩ R5 0-±10V V7 0-2KΩ R6 用户自定义 Vu 0-5KΩ R7 0-10KΩ R8 用户自定义 Ru 选型举例1： 输入：0-5KΩ 供电电压：24V 输出：4-20mA 型号： DIN11-IAP-R7-P1-A4 选型举例2： 输入：0-10KΩ 供电电压：12V 输出：0-5V 型号： DIN11-IAP-R8-P2-V1 通用参数： 精 度 ------- 0.2% 输 入 ------- 电子尺、电位计、位移传感器、角度传感器、电位器、电阻等 输 出 ------- 标准的电压或电流信号。也可由用户自定义。 响应时间 ------- < 10mS 辅助电源 ------- DC5V、9V、12V、15V、24V 功 率 ------- < 1W 温度漂移 ------- 50ppm/℃（典型值） 负载能力 ------- 电压输出：≥ 2 kΩ 电流输出：≤ 450Ω 隔 离 ------- 信号输入/输出/辅助电源 三隔离 隔离电压 ------- 2500VDC，1分钟，漏电流 1mA 耐冲击电压------- 3KV， 1.2/50us(峰值) 工作温度 ------- -40 ~ +85℃ 存储温度 ------- -45 ~ +80℃ 工作湿度 ------- 10 ~ 90% (无凝露) 存储湿度 ------- 10 ~ 95% (无凝露)
