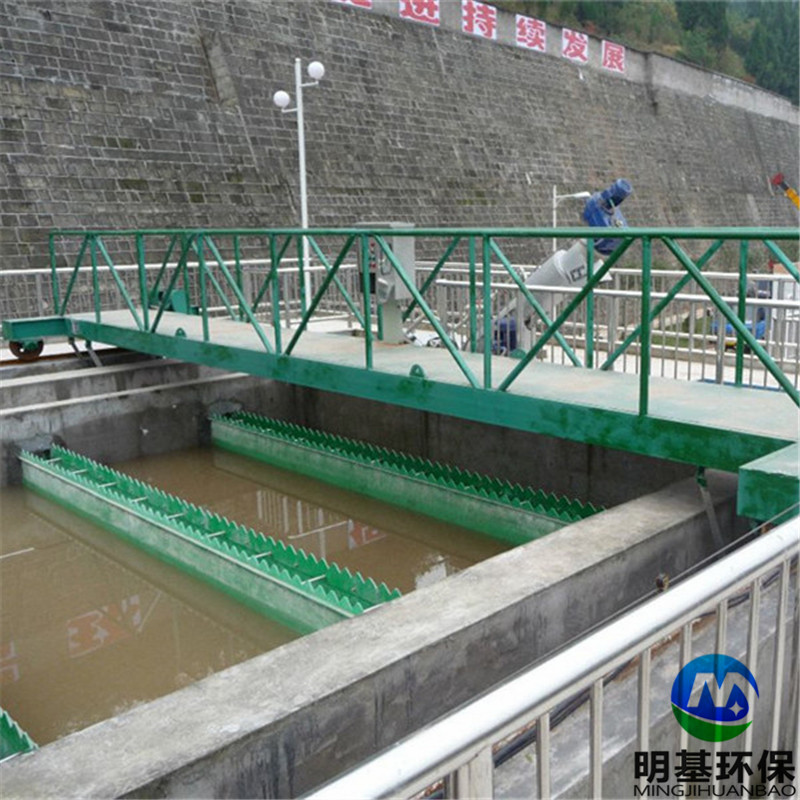

行车式刮吸泥机

    行车式刮吸泥机：行车式刮吸泥机，用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口，通过泵吸行走边吸泥，然后将污泥排出池外，可以解除清理池底污泥之苦。
安装
（一）注意事项
    为便于行车式刮吸泥机的正常运转，安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。
（二）安装步骤
    1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。
    2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。
    3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。
    4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。
    5、吸泥泵安装，将吸泥泵安装在工作桥上。
    6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
    7、接通吸泥泵电源。
    8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察排泥口出水情况。工作原理
    行车式刮吸泥机一般停驻在沉淀池的出水端，首先向水封箱内注水，浸没住管口上方约100mm，同时启动真空泵抽吸吸泥管内的空气，管道内形成一定真空后，泥水则会通过吸泥管源源不断地将污泥抽向池外排出。此时电极点压力表的触点信号关闭真空泵，同时启动驱动电机使排泥机沿钢轨前进时，吸泥管不断吸泥排泥，到达沉淀池另一端，碰触返程行程开关时，驱动电机先停止然后反向运转，排泥机开始返程运行排泥，当运行到初始位置时，碰触行程开关，吸泥机停止，电磁阀自动打开，使空气进入虹吸系统，将真空破坏，则停止排泥。
结构
    行车式刮吸泥机主梁一般采用方管(碳钢或不锈钢)焊接而成。碳钢材质主梁采用热镀锌防腐工艺加工处理，有足够的强度和刚度，安全系数高，可确保5年内不锈蚀。上面铺设走道板，端梁采用槽钢焊接结构件，端梁与主梁用螺栓连接，端梁下部装有驱动装置、主动轮、从动轮主轴及轴承。
    吸泥机的4个轮同时在钢轨上行走，车轮与钢轨啮合紧凑，不会发生啃轨、爬轨现象，行走限位装置（行程开关）安装在行走钢轨两端，可起到行走换向作用。行车行走平稳，噪音小。
    行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置（选择件）、 5 电控柜、 6 虹吸发生器（虹吸方式）等组成。在斜管沉淀池中使用时，还需安装池底吸泥架和吸泥吊架。
    1 传动装置：采用轴装式减速机作为驱动动力，装在行车两端梁上，为双驱动，结构紧凑，装卸方便，其上设有过载保护装置，当设备驱动过载时，起停机保护作用（调节压紧弹簧调节预压力）。
    2吸泥系统：采用四台潜污泵作为吸泥动力，装在行车平台上，与排泥管路相连。行车沿池长方向运行时，潜污泵将池底沉淀污泥吸至管道中，经排泥管路排列到泥槽内。
    3撇油装置：吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端，再由池体两端的排油装置排除。
    4排泥管路：与潜污泵相连，用来排除排污泵吸至管路中的污泥。
    5吊架：与行车平台相连，用来支承悬挂吸泥管路及刮泥板等。
    6刮泥板：用来刮集沉淀于池底的污泥，其结构呈菱形更有效的实现刮集污泥的作用，刮泥板底端距池底有一定的距离，目的为减小设备在运行中的阻力，且使污泥有更好的流动性，便于潜污泵吸排。
    7电气控制箱：该机具有手动、紧停、反向、切断、延时等控制功能，若发生故障或维修原因可通过停止按钮关闭电机，实现紧急切断。
    行车运行到沉淀池两端时，通过限位开关，可将行车停留或反向运行，控制箱内设有延时装置，可调节延时时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控，以及漏电保护功能。本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。
行车式刮吸泥机常见故障解决方法
    行车式刮吸泥机在使用的过程中，要经常检查维护，一但出现故障情况及时组织维修人员进行设备维修，遇到解决不了的问题应及时跟设备供应商。下面为大家总结了行车式刮吸泥机设备常见故障解决方法。
1、行架结构变形
    产生原因：池底污泥成坡型分布，行车个部分受阻力不均。
    解决办法：由于行车式刮吸泥机各部位阻力不均，所产生的阻力不同，可在行车式刮吸泥机两侧配重，使各部位的正压力均匀；或在行车式刮吸泥机所受阻力小的部位设置阻水板，人为使行车式刮吸泥机在行走时所受阻力大致相当，就不会导致航车结构变形的不良后果。
2、主梁发生变形
    产生原因：主梁设计不合适，刚度不足。
    解决办法：设计时充分考虑行车架自重、设备及附加设备自重、各种阻力以及行车式刮吸泥机安装后可能的zui大活载，设计刚度要足够；对于已经安装并投入使用的行车式刮吸泥机，采用恢复主梁的上拱度，后在角钢制作两榀型钢梁，与原主梁焊成一体，以达到加固柱梁刚度的目的。
3、啃轨与脱轨
    产生原因：B/L取之不当、两主动轮不同步、行车结构变形、轨道铺设公差超限、车轮组安装偏差等等。
    解决方法：为保证行车式刮吸泥机正常运行偏斜时刮泥机结构不致楔住，以及减轻斜行时啃轨，设计时因充分考虑主梁的水平刚度，以减小主梁在水平面的弹性变形，另外，在净水工艺平面布置时，应避免采用沉淀池侧面进水方式；轨道铺设应严格按照图纸文件中的技术要求执行；车轮组制造要求可按桥式起重机技术标准执行。
4、两驱动轮成对角线布置
    原因：从设计与制作上看，有一定的简便性。可是由于积泥阻力对刮泥机的力矩作用，使得两驱动轮的轮压产生了比较大的差异，在行车式刮吸泥机重力达不到一定值时，其轮压值较小的驱动轮因粘力不够打滑不行走，而另一个驱动轮则尽力向前。在这种情况下，就会出现行车式刮吸泥机严重斜行并卡死，主梁承受的额水平弯矩加剧，其水平弯曲变形更加严重。并且会在主梁介平面产生一个扭矩，弱主梁抗扭刚度不足，则有一个车轮会抬起，啃轨和脱轨、行车结构扭曲变形、烧坏电机、损坏机械零部件等恶果都有可能发生。

    解决方法：采取两驱动轮同轨线布置。或者四轮全驱动不知。由于行车式刮吸泥机驱动轮轮压无明显差异，所以行车式刮吸泥机驱动轮驱动力基本一致。两种布置中尤其以两驱动轮同轨线布置的方式，最为常见，应用最广泛同时也最为成熟。

    刮吸泥机，是一种将淤泥从河道里清理出来的一种机器，用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
组成部分：
    刮吸泥机由驱动装置、工作桥、主刮泥装置、辅助刮泥装置、中心转pan、撇渣装置、溢流堰板和挡渣板、集电装置等组成。对于中心进水周边出水沉淀池，一般还需设置导流筒。用于为达到很好的沉淀排泥效果。
用途
    刮吸泥机主要用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
工作原理
    驱动装置带动刮吸泥机绕沉淀池中心旋转，原水经沉淀池沉淀后，上清液从溢流堰板排出，沉淀于池底的污泥，在对数螺旋曲线形刮板的推动下，缓慢地沿池底流向中央集泥槽内，通过排泥管排出。同时池面浮渣集中到浮渣刮板和浮渣挡板之间的区域，当工作桥经过浮在池面的浮渣排出筒时，浮渣排出筒被压到液面下，浮渣通过排出筒排出池外。
特点
    1、刮泥板采用对数螺旋曲线形式，并采用胶轮支撑沿池底行走，刮泥效果好，对池底的要求较低，适应性好；
    2、除主刮泥装置外，还安装有独特的辅助刮泥装置，使半桥周边转动刮吸泥机能起到全桥周边转动刮吸泥机的效果；
    3、工作桥采用桁架结构，桥面铺设钢格板，强度高，重量轻，能耗省；
    4、驱动行走轮为实心橡胶轮，不需轨道，结构简单，安装方便；
    5、水下部件均采用不锈钢材料，水上部件采用碳钢并热浸镀锌，耐腐蚀性好，使用寿命长。
安装
   1.用水平仪测池沿(安装平台处)及池底安装轴承座处，水平允许1/1000，如有误差请找平。
    2.将平台安装在池沿上，找正中心位置焊牢，安装传动装置于平台上；将稳流筒安装在平台上，然后将主轴及水下部件彼此联接，校正主轴垂直度，允差小于2mm，转动主轴应无阻滞现象，固定水下轴承及平台、驱动装置。
    3.安装支撑(与主轴联接)，将螺栓紧固。将拉杆分别与主轴、支撑联接，调节拉杆松紧度，使支撑与池底距离相等。将刮泥板与支撑焊接，注意方向。
    4.在稳流筒上开孔，焊接进水口法兰，后与进水管法兰用螺栓联接。
    5.检查及开车
    刮吸泥机各部件安装完毕后，首先用手动试车，无阻后；电动试车，运转一周不应有异常音响，运转平稳，然后向池中注满清水，启动刮吸泥机连续运转24小时以上，并检查电器是否运转正常。上述各项经检查验收合格后，即可注入污水正式开车运行。
    6.使用和维修
     1使用：刮吸泥机在运转中，应随时检查其是否运转平稳，是否有异常的声响，一旦出现问题应立即停车检查，定期给减速机加润滑脂。若在一般情况下需要停车时，应先停止进水，待刮吸泥机运行一周后再停车。
     2维修：刮吸泥机每年大修一次，着重检查水上水下的联接件是否松动，橡胶刮板的磨损情况，若磨损情况严重应予更换。
安装步骤
    1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。
    2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。
    3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。
    4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。
    5、吸泥泵安装，将吸泥泵安装在工作桥上。
    6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
    7、接通吸泥泵电源。
    8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察排泥口出水情况。
刮吸泥机注意事项
    1、刮吸泥机运行时应注意污水量和污染程度的变化，排泥管道工作情况，如有故障及时排除。如须停车排除故障时，应停止向池内排入污  水，待故障排除后再排放污水，重新开车。
    2、严禁刮吸泥机停止运行后，长时间向池内注入污水，后续启动刮吸泥机。
刮吸泥机的维护
    刮吸泥机的排泥装置是根据连通管的原理，利用液位差，将沉淀在池底的活性污泥边刮集，边自动压送至排泥槽内，排泥槽内污泥自流至中心泥罐内，然后经中心泥筒及排泥管排出池外。刮吸泥机要经常进行维护，每年大检修一次，在维护和检修时应经常做到：
    1）刮吸泥机运转时应保证减速机的油标位置在规定的高度，并不间断在各活动部位加润滑油；
    2）检查刮吸泥机水上各连接零件是否有松动；
    3）检查转动密封装置的密封性；
    4）检查集电装置的密封性；
    5）大检修时要检查水下各零件的腐蚀情况，各密封元件的密封情况、橡胶刮板磨损情况等；
    6）大检修时要按刮吸泥机施工图所要求的防腐涂料重新进行防腐。
