不锈钢双瓣对夹式止回阀

厂商 ：上海良兰阀门有限公司

上海市 上海市
  • 主营产品：
  • 蝶阀
  • 截止阀
  • 泄压阀
联系电话 ：18201788878
商品详细描述

H76W对夹式蝶形止回阀概述：
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。旋启式止回阀特性对比:

结构
形式 		H76型对夹式双瓣旋启式止回阀 H44型法兰单瓣旋启式止回阀
水锤
压力 		水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 很大，阀瓣行程长，需要较长的关闭时间
H76型的水锤压力只有H44型的1/2～1/5
尺寸
重量 		结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 		结构长度很长，体积笨大，重量很重
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
流体
阻力 		小，流体阻力系数ξ为2.6～0.7。
随着阀门口径的增大，流体阻力系数减小。 		小，流体阻力系数ξ为1.3～3，
但低压工况下，阀瓣不能完全开启，流体阻力大。
流体阻力随着阀门口径的增大而增大。
安装 可水平安装或垂直安装，重量轻，不必为阀门设置支座。 可水平安装或垂直安装，
大口径阀门重量重，需设置支座
开启
压力 		很小，阀瓣在很小的压差下就能完全打开 较大，阀瓣在较大的压差下才能完全打开
可靠性 阀门为整体结构，简单紧凑。
阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 		阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

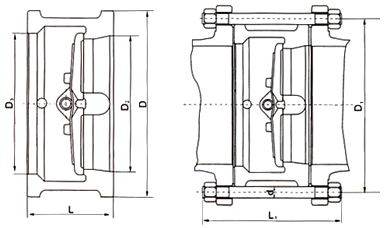

H76W-16P主要外形尺寸:

公称通径
DN
mm
Norminal
diameter 		公称压力
PN
MPa
Norminal
pressure 		尺寸（mm)
Dimension 		重量
（kg)
Weight
L D D3 D2
PN1.6MPa 50 60 108 56 51 2
65 67 128 73 65 3
80 73 142 88 80 4
100 73 162 108 102 6
125 86 192 132 127 8
150 98 218 160 152 13
200 127 273 210 203 25
250 146 328 266 254 39
300 181 384 310 305 64
350 184 444 355 350 85
400 191 496 405 400 114
450 203 556 455 450 138
500 219 618 505 500 161
600 222 732 605 600 250
700 305 802 700 695 370
800 305 912 800 796 540
900 368 1012 903 898 650
1000 432 1126 1055 1050 900
1200 524 1340 1205 1200 1420
