一、Q71F意大利式对夹式薄型球阀概述：

与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了开关带孔定位片，根据需要可以加锁，防止误操作。





二、Q71F意大利式对夹式薄型球阀适用范围：

Q71F 对夹薄型球阀PN1.6MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。


三、Q71F意大利式对夹式薄型球阀性能参数：

公称通径： DN15-DN200
公称压力： PN16
适合法兰 ： ANSI CLASS150
手柄操作或驱动器装置操作

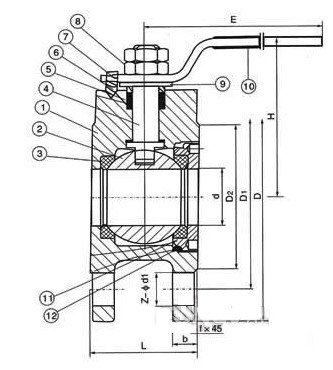

四、Q71F意大利式对夹式薄型球阀主要零件材料：

序号  NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 球 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 304 SS304
7 手柄 304 SS304
8 阀杆螺母 304 SS304
9 填料压盖 304 SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

五、Q71F意大利式对夹式薄型球阀主要技术参数：

SIZE 1/2 3/4 1 1 1 / 4 1 1 / 2 2 2 1 / 2 3 4 5 6 8
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 35 38 42 55 62 72 95 120 140 165 200 225
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3
