手动隔膜阀

厂商 ：上海良兰阀门有限公司

上海市 上海市
  • 主营产品：
  • 蝶阀
  • 截止阀
  • 泄压阀
联系电话 ：18201788878
商品详细描述

衬胶隔膜阀G41J原理作用：

    隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用，适用于有腐蚀性、粘性、浆液介质。注意：隔膜阀不能用于压力较高的场合。
    G41J衬胶隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，采用EPDM橡胶材料制成，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。

衬胶隔膜阀G41J性能特点：

    ①弹性密封的开闭件，确保没有内漏；
    ②流线型的流道，使得压力损失小；
    ③没有填料函，因此没有外漏；
    ④阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
    ⑤隔膜可更换，维护费用纸；
    ⑥衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

衬胶隔膜阀G41J技术参数：

    设计标准：GB/T 12239
    结构长度：JB1688/GB12221
    法兰标准：GB/T4216；JB/T 78
    检验试验：GB/T13927

公称压力(MPa) 0.6 1.0
壳体试验压力 PT 0.9 1.5
密封试验压力(液) 0.66 1.1
密封试验压力(气) 0.5-0.7
适用介质 G41W-6/10 G41J-6/10 G41F-6/10
非腐蚀性流体 一般腐蚀性流体 强腐蚀性流体
适用温度 ≤100℃ ≤80℃ -50-150℃
衬胶隔膜阀G41J部件材质：

    阀体：铸铁、铸钢、球墨铸铁+衬胶
    阀盖：铸铁
    阀瓣：铸钢
    手轮：铸铁
    隔膜：天然胶、丁基胶等
    阀杆：2Cr13

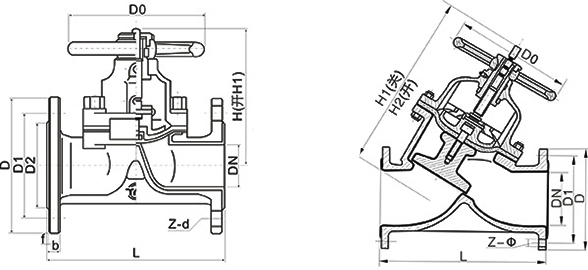

衬胶隔膜阀G41J外形尺寸：

DN L D D1 D2 z-d f b H H1 DO Wt(kg)
15 125 80 55 40 4-12 2 12 116 126 100 2.8
20 135 90 65 50 4-12 2 14 116 126 100 3
25 145 100 75 60 4-12 2 14 127 140 140 4.5
32 160 120 90 70 4-14 3 16 132 149 140 6.5
40 180 130 100 80 4-14 3 16 155 175 160 8
50 210 140 110 90 4-14 3 16 162 188 160 10
65 250 160 130 110 4-14 3 16 196 230 200 16
80 300 185 150 125 4-18 3 18 220 262 240 21
100 350 205 170 145 4-18 3 18 272 325 240 30
125 400 235 200 175 8-18 3 20 332 397 280 52
150 460 260 225 200 8-18 3 20 372 450 320 70
200 570 315 280 255 8-18 3 22 496 600 360 112
250 680 370 335 310 12-18 4 24 570 700 400 220
