概述

D71X手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

特点

• 小型轻便，容易拆装及维修，并可有任意位置安装。
• 结构简单，紧凑，90°回转启闭迅速。
• 操作扭矩小，省力轻巧。
• 流量特性趋于直线，调节性能好。
• 启闭试验次数多达数万次，寿命长。
• 达到完全密封，气体试验泄漏为零。
• 选择不同零部件材质，可适用多种介质。

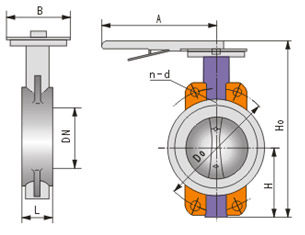

结构示意图

D71X/J-（6,10,16）Z.Q.C.P.R系列尺寸
