安全泄压持压阀  500X持压泄压阀消防水力控制阀流量控制

500X泄压阀用途

　　500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
　　本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

500X泄压阀工作原理

　　1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
　　2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

500X泄压阀主要技术参数



公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75

500X泄压阀主要零件材料



零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢

500X泄压阀





500X泄压阀部件列表：
1、导阀2、针阀3、球阀4、主阀5、压力表

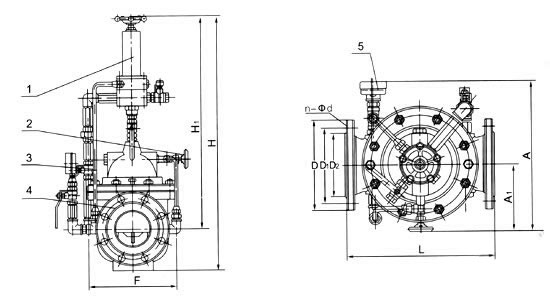

500X泄压阀连接尺寸



DN L A A1 H H1 F D
mm 		D1
mm 		D2
mm 		n-Φd
mm mm mm mm mm mm PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5
20 180 330 130 550 460 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 330 130 550 460 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 330 130 550 460 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 345 135 610 516 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 345 135 610 516 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 355 140 625 520 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 360 146 645 538 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 400 156 750 596 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 420 170 808 655 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 435 186 864 710 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 480 206 1135 805 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 530 226 1185 855 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 575 246 1325 955 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 620 275 1385 990 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 635 286 1445 1030 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 665 320 1325 905 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 695 348 1430 960 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 720 372 1565 1020 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 770 422 1755 1160 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 805 458 2230 1515 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

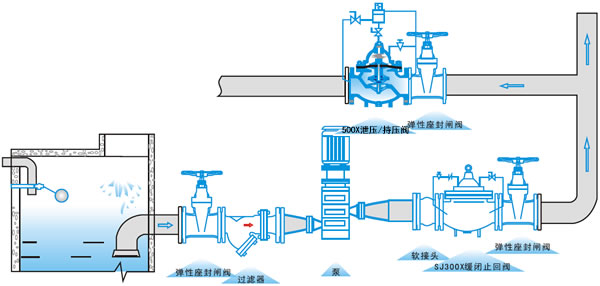

500X泄压阀安装示意图
