MiNi STC15开发板

购买注意事项：

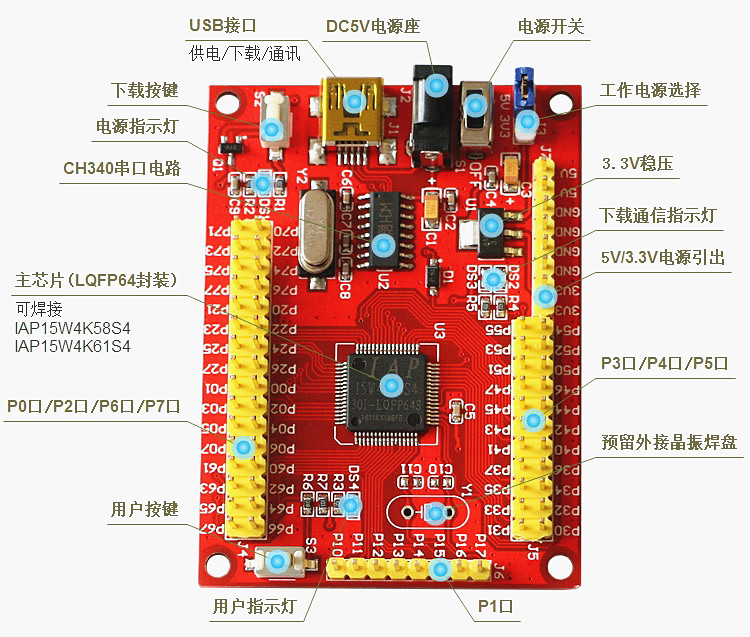

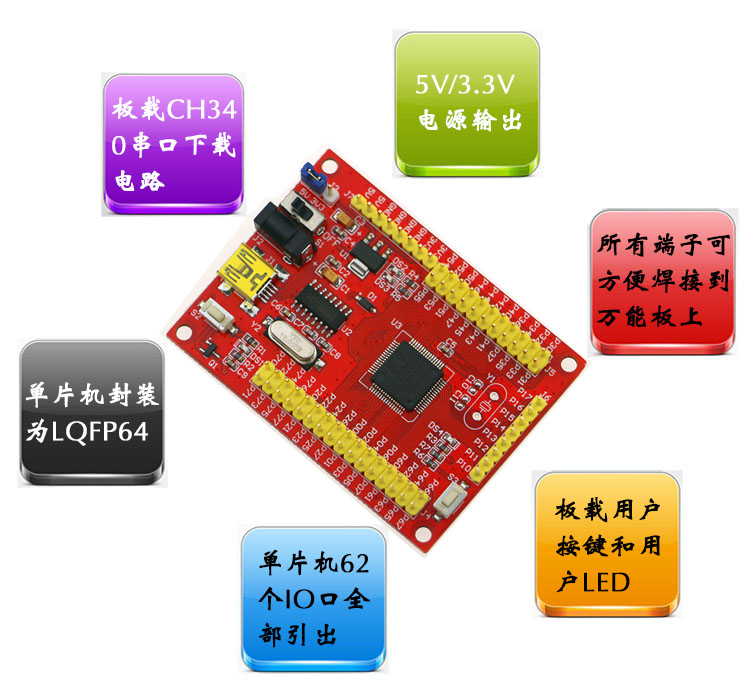

• 配套芯片为IAP15W4K61S4，所有引脚都已引出，并标有端口号，方便扩展，更方便使用示波器测各引脚波形，直观地观察数据传输波形。

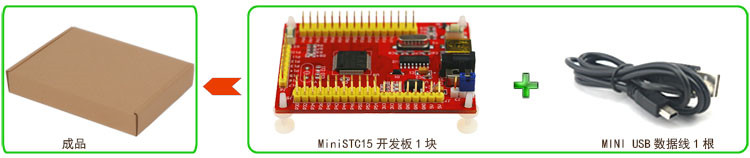

• 板载一个MINI USB接口，一根MINI USB数据线即可实现供电和ISP下载程序。
• 板载一个用户LED，方便观察实验现象。
• 板载DC002电源座，方便现场电源适配器5V供电，方便现场调试、测试。
• 板载一个用户按键，方便用户根据功能需求调试程序。
• 一个电源指示灯，两个下载程序通信指示灯。
• 1个下载按键，结合STC官方ISP下载程序软件可方便实现程序下载及更新。
• 板载STC官方推荐USB转串口芯片CH340G，下载程序方便高效。
• 根据STC官方推荐，预留外部晶振焊盘，以方便用户解决内部时钟精度不够准的情况。
• 一个ASM1117-3.3稳压管，提供开发板工作所需的3.3V电源，保证系统稳定运行。
• 可短路器选择5V/3.3V电源供电，满足IAP15W4K61S4宽电压工作的需求。
• 所有产品均为公司内建SMT生产线生产，拒绝手工加工造成的虚焊漏焊和产品一致性差的问题。
