太阳能充电模块

• 太阳能电池最大功率点跟踪MPPT，自动将太阳能电池板的输出电压调整到合适的值，让太阳能电池板的输出功率保持最大值；
• 可对1节磷酸铁锂电池(3.6V)、2节磷酸铁锂电池(7.2V)、3节磷酸铁锂电池(10.8V)进行完整的充电管理；
• 可对1节锂离子电池(4.2V)、2节锂离子电池(8.4V)、3节锂离子电池(12.6V)进行完整的充电管理；

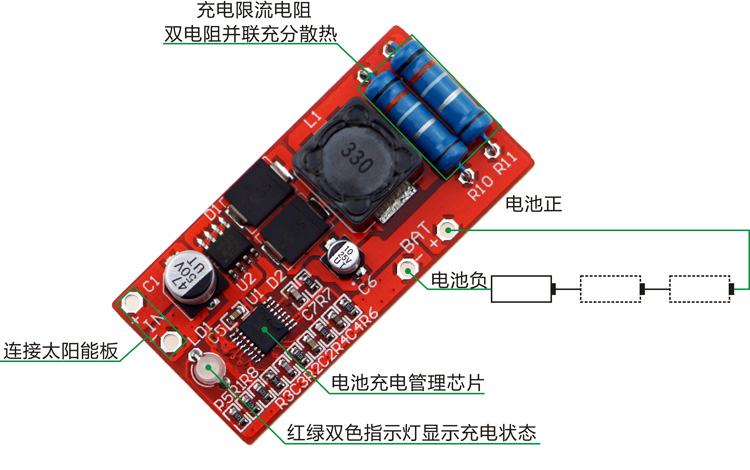

• 使用2个电流检测电阻并联，增强了散热能力和通过电流的能力；
• 在充电板背面预留电阻连接第8引脚，以解决涓流充电电流小的问题；
• 充电状态和充电结束状态双指示（充电时红灯亮/充满绿灯亮/红灯闪绿灯常亮说明没有接电池）；
• 电池端过压保护。

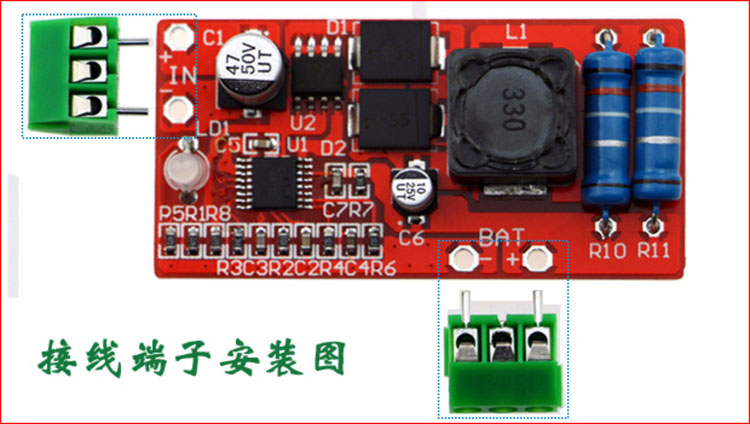

• 使用固定值高精度电阻，避免使用可调电阻时产生的不可控的误差。模块上的固定孔按照标准接线端子的尺寸设计（7mm间距接线端子），可焊接接线端子，方便接线。

※................................................................................※

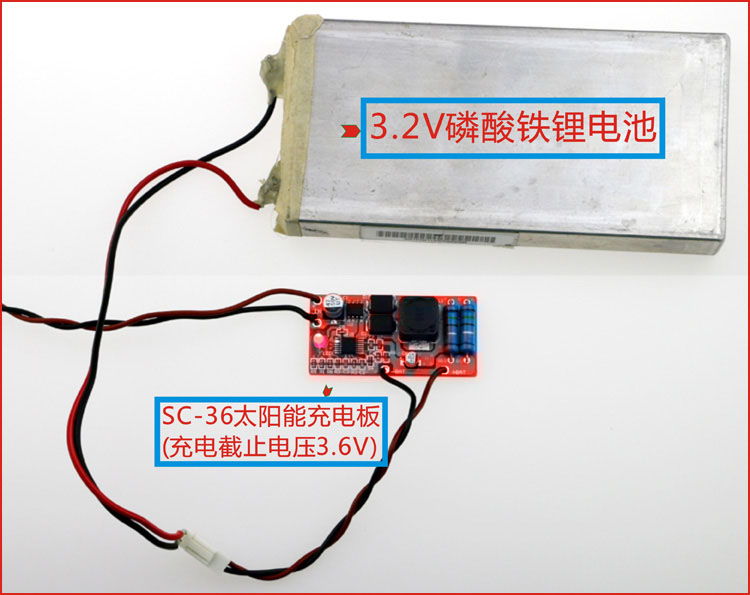

[ SC-36 ]

※................................................................................※

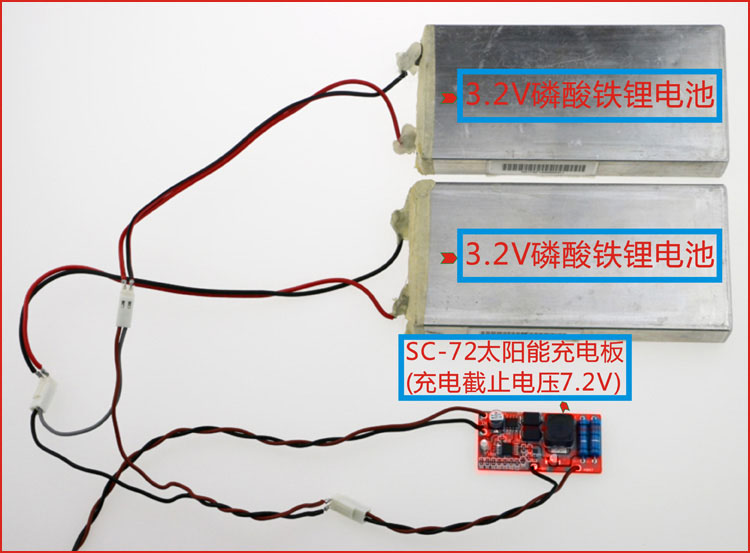

[ SC-72 ]

※................................................................................※

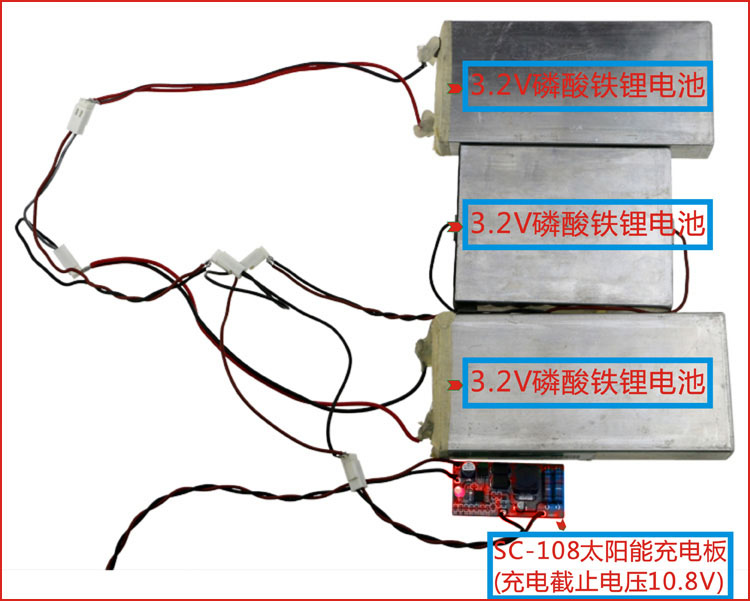

[ SC-108 ]

※................................................................................※

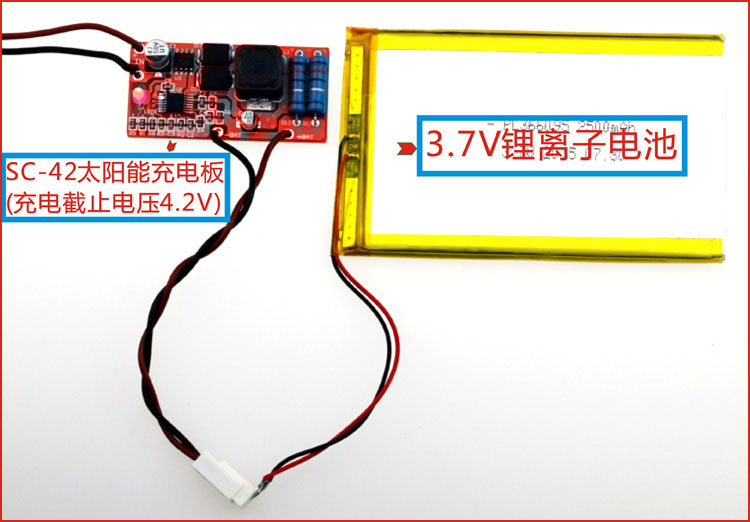

[ SC-42 ]

※................................................................................※

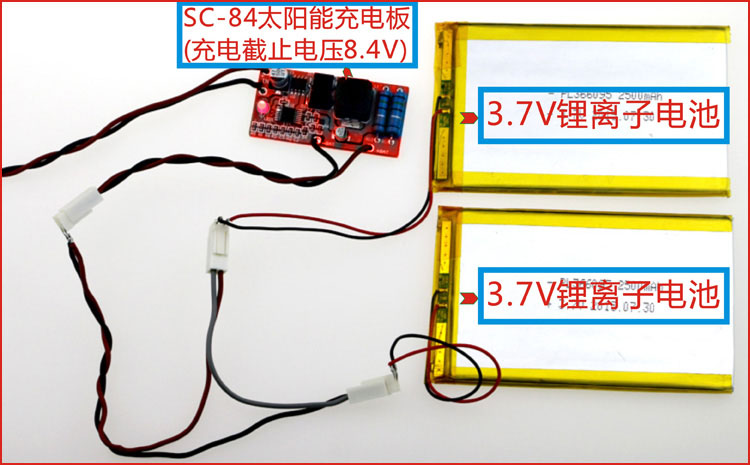

[ SC-84 ]

※................................................................................※

[ SC-126 ]

※................................................................................※

根据所用电池的型号参数正确选择太阳能充电模块（参考模块型号和电池对应表）

选择太阳能充电模块步骤：

1. 查看所用电池的规格说明书，确定电池的参数：充电截止电压、电池容量、标准充电电流、最大充电电流。
2. 根据电池的参数选择合适的充电模块型号和充电电流。

示例：电池型号：2000mAH磷酸铁锂电池。

• 充电截止电压：3.6V。
• 电池容量：2500mAH。
• 标准充电电流：0.5C，最大充电电流：1C(1C的意思是充电电流是2500mA，那么0.5C就是1250mA)。

选择太阳能充电模块：这时，可以选择SC-36太阳能充电模块进行充电。

特别注意：充电电流最好选择电池规格说明书中给出的标准充电电流，不能超过电池规格说明书中给出的最大充电电流，否则，会严重损坏电池。

1. 充电电池不易在阳光下暴晒，注意使用安全。
2. 搭建系统时注意短路故障，以免造成不必要的损失。
3. 在太阳能充电板运行时最好不要将电池接入充电板，否则可能在短时间内向电池灌入较大电流，造成不必要的损失。
4. 对于长时间不使用的电池，在充电前务必确认电池好坏再给其充电。
5. 充电板不能在潮湿、多灰尘的地方使用或存放。

• 太阳能充电板1个
• 包装盒
