地下污水提升设备

天健地下污水提升设备

  TJWT系列一体化污水提升设备是天健公司自主研发的专为地下厕所污水提升的智能产品。在设计思路上改变了传统的提升方式，将“固液分离”“反冲洗”“一体化”“智能化”等理念结合，设计出一系列污水提升智能设备。

适用领域：地铁、大型商超、KTV、医院、写字楼等商业地下卫生间污水提升.

主要参数 ：

流量范围 40～55m3/h     排水高度 0～20m      电源电压 380V±10%
进水口径 DN100        出水口径 DN100       介质温度 0-40℃

主要型号：

TJWT4系列一体化污水提升设备--大型商用设备
TJWT3系列一体化污水提升设备--中型商用设备
TJWT2系列一体化污水提升设备--小型商用设备
TJWT1系列一体化污水提升设备--别墅家用设备

部件介绍：

1.304不锈钢箱体
　为304不锈钢材质，底板和侧板2mm厚，箱体上部开有排气管道，使用时连接到室外或与建筑物排水通气系统连接；箱体底部开有排污口，管径为DN25，采用304不锈钢手动球阀控制，便于维修检测时的污水排空；箱体靠顶部上侧开有三个水泵、液位计的电缆出线孔，孔上装有便于穿线的线卡；箱体能承受相应污水处理量产生的最大压力，耐腐蚀。
2.不锈钢7字型3球杆式液位计
　特殊设计的不锈钢材质7字型3球杆式液位计，检测的低液位、高液位、超高液位误差在±2mm以内，灵敏度非常高。
3.固液分离装置
　采用304不锈钢材质制作的内置式固液分离装置，充分利用箱内空间，占地面积小。固液分离装置内置分离筒，底部配有加固件，与设备本体采用卡箍连接。
4.反冲洗装置
　 1）固液分离反冲洗装置：304不锈钢材质，与固液分离器底部连接，连接角度<5°;
　 2）水箱反冲洗装置：304不锈钢材质，装在固液分离装置上部与侧部，泵启动时高压水流冲洗水箱底部。
5.三合一安全装置
　　304不锈钢材质，具有进水分流作用，特殊情况下的污水回流装置。内壁光滑，无毛刺现象，顶部进水口装有过滤装置，回流管管上装有通气装置。
6.阀门
　　304不锈钢材质，DN100-SN150，压力范围：0.6-1.0MPa，阀门的制造、连接及操作符合有关国家标准。
7.管道及布水器

　　304不锈钢材质，壁厚2mm，DN25-DN150。

联系方式：

免费电话：4008-788-263

销售经理：153-7520-0862

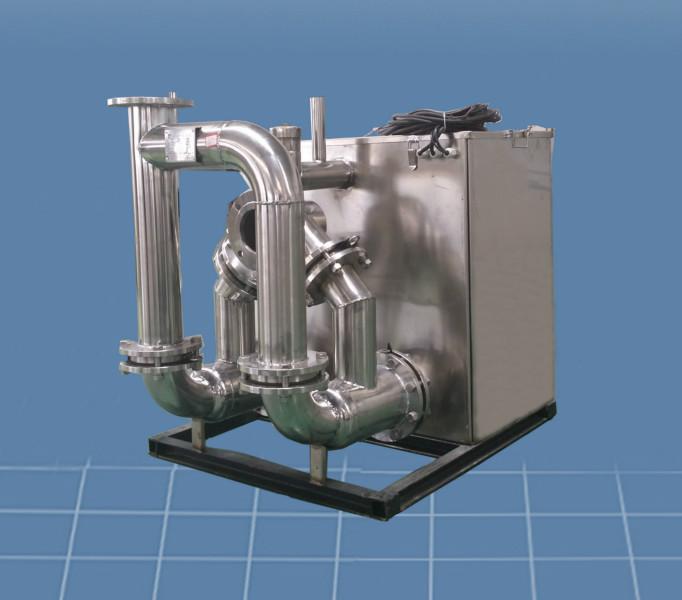

产品展示：
