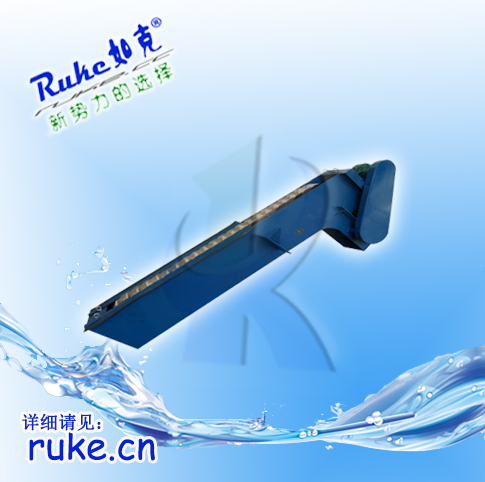

回转式格栅除污机

GSHZ型回转式格栅除污机本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故的责任。如有疑问，请即与本公司驻当地办处联系。

★ ：维护和检修电控柜或电机时应切断电源。

一、 GSHZ型回转式格栅除污机用途及工作过程

1、用途：

GSHZ系列回转机械格栅广泛用于给排水工程，拦截水中的漂浮物或进行杂物的分离，保证水泵和后续工序安全运行。

  2、特点：

结构紧凑、安装调试方便、自动化程度高、连续除污无堵塞、排渣干净、分离效果好。

  3、工作过程：

①GSHZ型：该设备由ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿，按一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运行，并携带固体杂物从液体中分离出来，液体则通过耙齿的间隙流过，整个工作状态连续进行。

由于齿耙的特殊结构形状，使耙齿链携带杂物到上端反向运行时，前、后排耙齿之间产生相对自清运行，使杂物依靠重力脱落，同时设备后面设置的一副转刷，以保证每排耙齿运行到该位置时都能彻底的刷净。

②GSHP型：在电机驱动下，通过减速机减速后，带动链轮与链条运动，固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置，继续运动插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着链条的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶中，完成除污过程，液体则通过栅条的栅隙流过，整个工作状态连续循环进行。

二、GSHZ型回转式格栅除污机主要技术参数：

池宽：

设备宽： 500MM

池深：  1300MM

间隙：    10MM

安装角度： 75°

三、 GSHZ型回转式格栅除污机设备安装调试要求：

1、 考虑到运输途中有可能使传动链脱轨等现象，在安装之前，必须接通电源试运转30分钟，运转正常后才能安装。

2、 吊装前先检查地基平面和渠底平面是否水平，水平误差不得大于5mm。

3、 安装前检查基础尺寸是否与机座尺寸相等；

4、机器放入基础后，待就位正确后，将垫板与预埋铁焊牢；

5、在接通电源前，先用扳手进入电动机尾部方榫内，按安全罩上箭头所示的旋转方向用手转动电动机，应无其他影响运转的因素存在；

6、卸去安全罩，放松紧链轮，卸下减速机端链条，通电试转减速机的转向是否正确，严禁反转；

7、调整张紧轮及耙齿链的松紧度；

8、检查减速机的润滑油是否到油面线，不足时用30号机械油加至油面线，并定期检查油量；

9、检查完后按减速机说明书更换换气螺塞（换气螺塞挂在电机后罩上）。

10、接通电源空载运转正常后，再投入负载运转；

11、在运转过程中，如有纤维杂物等阻塞耙齿链时，应及时清理，以免影响设备的正常运转；

12、运转中出现电机正常运转而耙齿链不运转，则说明过载导致安全销切断，须更换过载安全销；

13、滚动轴承用黄油润滑，定期用黄油从油嘴注入适量黄油。

四、GSHZ型回转式格栅除污机 电控箱安装使用与保养：

安装使用说明：

1、额定电压为380V，接地电阻小于4Ω，接地应安全可靠。

2、打开电控箱内门，合上空气开关；

3、根据需要按箱门上的按钮进行控制；

4、不使用时好分断空气开关，并锁好箱门；

5、电控箱如为户外型，防护等级需为IP55

6、用户自制的控制箱必须由过载保护继电器。

特殊要求的控制另附图和说明。

保养：

1、

2、 应定时对进行检查，是否有触点松开，应去除灰尘；

3、 电控箱如果不小心让水进入，应停止使用，可以晾干或风干；

4、 应管理好电控箱，不让外人打开及破坏；

5、 应由专职电工保养和维修。
