HB719规格书
一、产品特点与用途
HB719微波感应模块是利用多普勒原理设计的微波移动物体探测器，微波频率10.5.25GHz,直接加直流5伏电压即可工作（可定制工作电压3.3-24V），模块功耗约15mA，HB719微波感应模块工作可靠性高，可以用于自动门控制、工业自动化、室外安全防范系统、ATM自动提款机的自动录像系统、野外安全警示等场所。

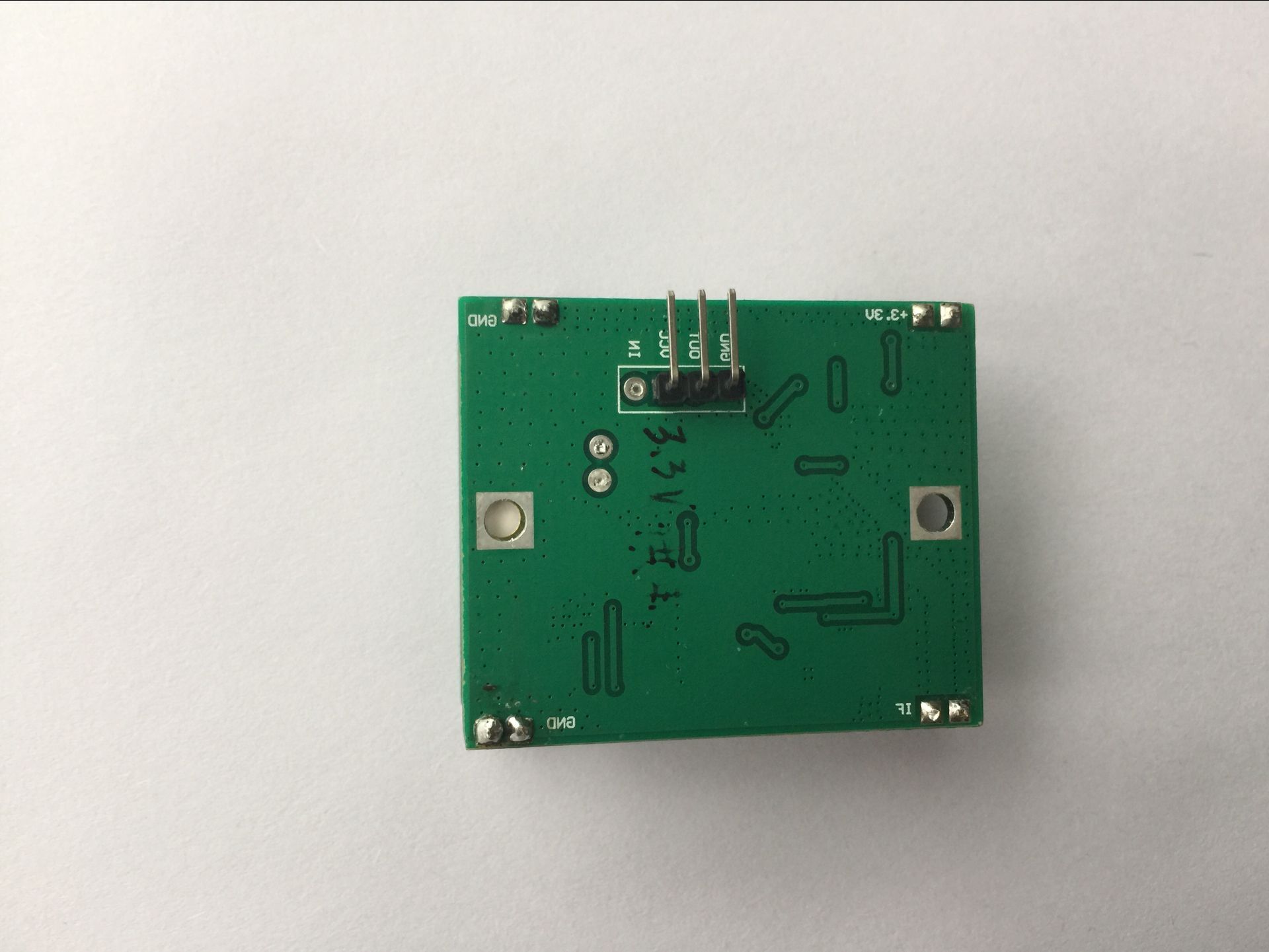

二、产品实物图与接口
|
VCC |
电源正极 |
|
`GND |
电源地 |
|
OUT |
输出 |
三、微波信号感应范围圆图
四、信号输出模式
用户可以定制以下两种模式
可重复触发模式：该模式探测到移动的物体，信号输出口会一直输出高电平，并以最后一次感应到该移动物体开始维持输出60S（时间可以定制）高电平后再一直输出低电平，直到再次感到有移动物体继续下一个循环。
不可重复触发模式：该模式物体探测到有移动的物体时，会持续输出高电平60S（时间可以定制），之后再次探测是否有移动物体。如果有则继续下一个循环，没有则持续输出低电平。
五、主要技术参数
|
项目 |
参数值 |
|
工作频率 |
10.525 GHz |
|
工作电压 |
DC 5V±5% |
|
最大工作工作电流 |
45mA |
|
典型工作电流 |
35mA |
|
平均功耗 |
50mW |
|
天线增益 |
8dBi |
|
探测范围 |
水平面85°(最大可调160°) 垂直面40° |
|
探测距离 |
10米（可定做） |
|
工作温度 |
-30℃～+70℃ |
|
工作湿度 |
< 93%RH |
|
外形尺寸 |
45*37*18 mm（可定制） |
|
重量 |
约10g |
