HB100规格书
一、产品特点与用途
HB100微波模块是利用多普勒雷达原理设计的10.525GHz微波移动物体探测器，这种探测方式与其他探测相比具有不受温度、湿度、噪声、气流、尘埃、光线等影响的优点，适合恶劣环境; 本产品主要应用于自动感应灯、自动门控制开关、安防系统、ATM自动提款机的自动录像控制系统等场所，另外也可以扩展其应用领域，如配合图像监控，识别驱动告警系统，广泛应用于监狱监控、机场监控、重要仓储场地、医院ICU等重要场所。具有广泛的应用领域和市场前景。

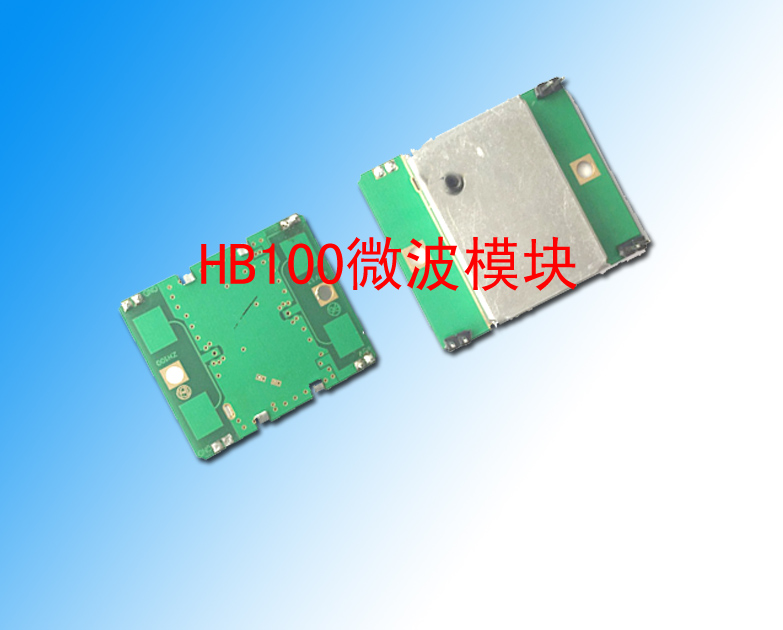

二、产品实物图与接口
|
VCC |
电源正极 |
|
`GND |
电源地 |
|
IF |
输出 |
四、主要技术参数
|
项目 |
参数值 |
|
工作频率 |
10.525 GHz |
|
工作电压 |
DC 5V±5% |
|
最大工作工作电流 |
45mA |
|
典型工作电流 |
35mA |
|
平均功耗 |
50mW |
|
天线增益 |
8dBi |
|
探测范围 |
水平面85°(最大可调160°) 垂直面40° |
|
探测距离 |
10米（可定做） |
|
工作温度 |
-30℃～+70℃ |
|
工作湿度 |
< 93%RH |
|
外形尺寸 |
45*37*8 mm |
|
重量 |
约17g |
