4020侧发光灯条

SK6812-4020侧发光内置IC灯珠

概述:



      SK6812是一个集控制电与发光电LED光源。其外型为SMD4020，每个元件即为一个像素点。像素点内部包含数字接口据锁存信号整形放大驱动电，电源稳压电路，内置恒流电高精度RC振荡器，输出驱动采用专利PWM技术，有效保证内光的颜色高一致性。

      数据协议采用单极性归码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处电通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该素点的级联个数号传送的限制，仅仅受限信号传输速度要求。



LED具有低电压驱动，环保节能，亮度高，散射长寿命等优点。将控制电路集成于LED上面，电变得简单，体积小，安装简便。



2.主要应用领域:

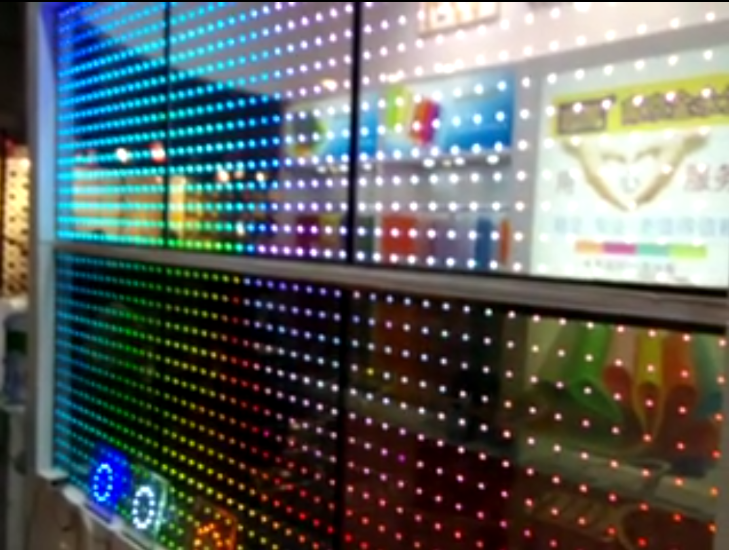

• ● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明

• ● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备灯。



3.特性说明:



• ● Top SMD内部集成高质量外控单线串行级联恒流IC；



• ● 控制电 路与芯片集成在SMD2427元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。



• ● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证路波形畸变不会累加。



• ● 内置上电复位和掉电复位电 ，上电不亮灯；



• ● 灰度调节电路（256级灰度可调），



• ● 红光驱动特殊处理，配色更均衡，



• ● 单线数据传输，可无限级联。



• ● 整形转发强化技术，两点间传输距离超过10M.



• ● 数据传输频率可达800Kbps，当刷新速 30帧/秒时，级联数1024点

  表面贴装型LED使用注意事项

  1. 特点

  通过这个资料，达到让阶新科技的客户清楚地了解LED的使用方法的目的。

  2. 描述

  通常LED也象其它的电子元件一样有着相同的使用方法，为一让客户更好地使用阶新科技的LED产品，请参看下面的LED保护预防措施。

  3. 注意事项

  3.1. 灰尘与清洁

  LED的表面是采用硅树胶封装的, 硅树脂对于LED的光学系统和抗老化性能都起到很好的保护作用. 可是, 硅树脂质柔软, 易粘灰尘, 因此, 要保持作业环境的洁净. 当然, 在 LED表面有一定限度内的尘埃, 也不会影响到发光亮度, 但我们仍应避免尘埃落到LED表面. 打开包装袋的就优先使用, 安装过LED的组件应存放在干净的容器中等.

  在LED表面需要清洁时, 等溶液会出现使LED表面溶解等现象.

  不可使用具用溶解性的溶液清洁LED, 可使用的溶液, 在使用任何清洁溶液之前都应确认是否会对LED有溶解作用.

  请不要用超声波的方法清洁LED，如果产品必须使用超声波，那么就要评估影响LED的一些参数，如超声波功率，烘烤的时间和装配的条件等，在清洁之前必须试运行，确认是否会影响到LED。

  3.2. 防潮包装

  将LED包装在铝膜的袋中是为了避免LED在运输和储存时吸收湿气，在包装袋中放有干燥剂，以吸收湿气。如果LED吸收了水气，那么在LED过回流焊时，水气就会蒸发而膨胀，有可能使胶体与支架脱离以及损害LED的光学系统。由于这个原因，防湿包装是为了使包装袋内避免有湿气。

  3.3. 储存

  为了避免LED吸湿，应将散装或贴过带的LED贮存在干燥箱或带有干燥剂的容器中，另外，也可在以下的环境中短时间储存:

  a. 温度: 5℃~30℃ b. 湿度:  小于60%

  使用LED时，在打开铝膜静电袋以后应很快进行焊接，对于剩余的LED应再次封口包装。打开铝膜袋子后的LED，应在1小时内完成回流焊接。

  如果需要烘烤，请参考以下的烘烤温度：

  在70℃±5℃的烤箱中烘烤不少于24小时

  。
•
