内置IC灯珠 厂家直销 XT1511-P8 八脚

1.产品概述:

XT1511RGB-P8是一个集控制电路与发光电路于一体的智能外控LED光源。其外 型与一个5050LED灯珠相同,每个元件 即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路,电源稳压电路,内置恒流电路

,高精度RC振荡器,输出驱动采用专利PWM技术,有效保证了像素点内光的颜色高一致性。

数据协议采用单极性归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制 器传输过来的数据,首先送过来 的24bit数据被第一个像素点提取后,送到像素点内 部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后 通过DO端口开始转 发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点 采用自动整形 转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信 号传输速度要求。

LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超 长寿命等优点。将控制电路集成 于LED上面,电路变得更加简单,体积小,安装更加 简便。



2.主要应用领域:

  ● LED幻彩软硬灯条,LED全彩发光字灯串,LED全彩模组,LED装饰灯LED外观/情景照明......

  ●各种电子发光产品装饰,电器设备灯 LED点光源,LED像素屏,LED异形屏......

● 用于替代SOP8外置IC;产品可实现只见光,不见其它元器件;

3.特性说明:

● Top SMD内部集成高质量外控单线串行级联恒流IC;

●结构与SOP8的封装形式一致, 控制电路与芯片集成在SMD 5050元器件中,构成一个完整的外控像素点,色温效 果均匀且一致性高。

  ● 内置数据整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。

● 内置上电复位和掉电复位电路,上电不亮灯;

● 灰度调节电路(256级灰度可调),

● 红光驱动特殊处理,配色更均衡,

● 单线数据传输,可无限级联。

● 整形转发强化技术,两点间传输距离超过10M.

● 数据传输频率可达800Kbps, 当刷新速率30帧/秒时,级联数不小于1024点。

4.机械尺寸:

















备注:

1.以上标示单位为毫米.

2.

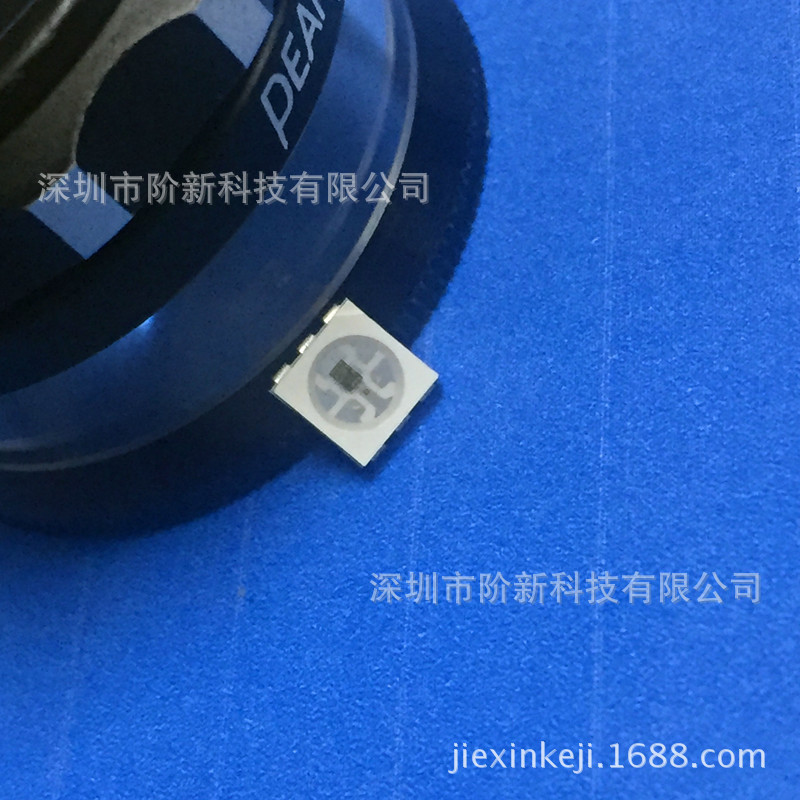

产品图片:
