30灯套管防水幻彩灯条



30段30灯幻彩sk6812灯条产品特点：

全彩软灯条 一米30段30灯 不防水，软灯条背面采用3M超粘合双面胶，每5米为一盘，每盘两端出三并三色对插接头外加两色电源

1.每一个灯珠为一个像素点，

2.每个像素点都可以单点单控

3.每个单独控制的像素点都可以实现 256 灰度级

4.每个像素点为单独的段，可以任意裁剪



产品组成：

全彩灯条一米30段30灯 = 驱动IC + 灯珠 + 电容 + FPC线路软板（白板，黑板可选） + 对插三并接头 + 电源补充两并接头                          每5米为一盘 静电袋包装



尺寸参数：

1.灯珠数量：30/米

2.驱动数量：30/米

3.段数：30/米

4.FPC板宽：10MM

5.工作电压：5V

6.功率： 0.3W/颗     9W/米    45W/盘

7.压降距离：5-10米



产品卖点：

1.一个灯珠为一个像素点，一米有30个像素点

2.每个像素点都为256灰度等级

3.FPC线路板面简洁 不易出故障

4.采用硅胶套管全方位保护

5.两端人性化预留接头，更好 更方便使用

6.产品发光亮度超现用同类灯珠的

发光颜色	主波长（nm）	发光强度（mcd）	工作电流（mA）	工作电压（V）
红光	620-630	550-700	20	1.8-2.2
绿光	515-530	1100-1400	20	3.0-3.2
蓝光	465-475	200-400	20	3.2-3.4



适用范围：

1、酒店/KTV等场所的多边形墙体、水滴行天花，起装饰烘托气氛；

2、楼宇、广告墙、招牌、节日等装饰领域对城市起美/亮化效果；

3、家居装饰照明（楼梯、门框、吧台、酒柜、衣柜、电视柜、DIY家居装饰…）；

4、汽车美容（车体、车底…）；

5、具有标志性的建筑物大厦楼阁，桥梁，公园等轮廓的勾画，起点缀亮化效果。

6、照明信号（如各种发光指示标识）

7、Edge-Lighting透明或扩散的材料

8、支持在水下照明工程

9、雨棚及桥拱形的边缘/游乐园/剧院/飞机座舱照明



安装方式：

电源 + 控制器 + 灯条

1.首先认准方向：每段灯条上都有一些小箭头，箭头所指方向为输出端，表示信号往前传递；箭头尾部方向为输入端，为我们链接信号的接线方向；

2.每卷灯条的输入端（也就是灯条上箭头尾部方向的最前面）都有一个三色（红 绿 白）对插接头 跟一个两色（红 白）对插接头；

三色接头（红 绿 白）接控制器：

                      红  -  正极 空置 不接（或接5V电源正极）

                      绿  -  信号 接控制器上面输出端口  通常为:DATA

                      白  -  地线 接控制器上面接地端（也就是5V负极）通常为：GND  或者 COM

两色接头（红 白） 接电源：

                      红  -  正极 5V电源变压器上面的正极 通常为：+V

                      白  -  负极 5V电源变压器上面的负极 通常为：-V 或者 COM

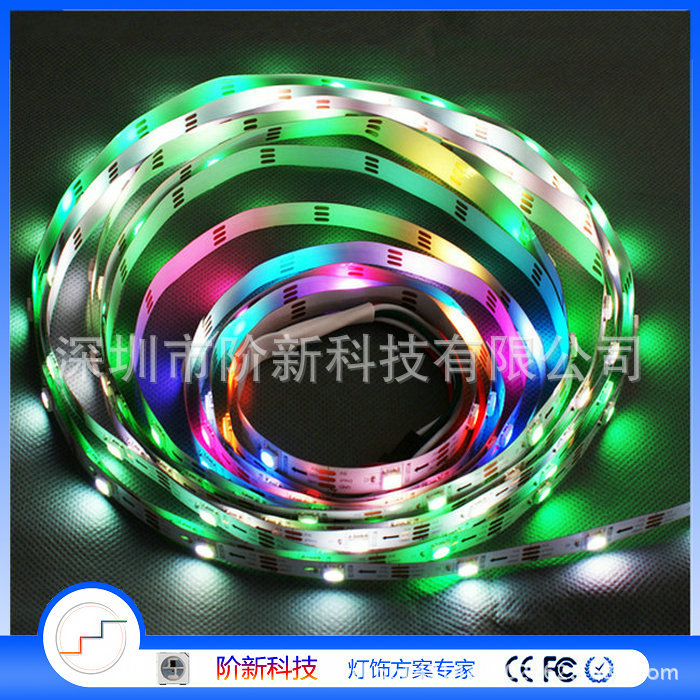

实物图片：

 注意事项：

1.接线时，请专业人士连接，或者专业人士在旁指导操作，切记小心触电

2.本产品为不全防水产品，如需室外防水使用 还请购买本店同类防水产品
