1产品简述-标题

SV650是一款嵌入式超小体积的大功率高集成无线数传模块，采用高性能的Silicon Lab Si4432射频芯片。极低的接收灵敏度再加上业界领先的500 mW输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或通过相连的设备在线设置修改串口以及RF的相关参数。

2产品特点-标题

3000米传输距离@1.2K速率时
工作频段选择：433/470/868/915 MHz
40个信道可选
4字节可配置网络ID
双字节可配置节点ID
多种数据传输率可选
GFSK调制模式
RSSI场强输出
天线自动匹配及双向开关控制
串口通讯参数设置多样化
TTL/RS485多种接口
灵敏度高达-121 dBm
最大输出功率：500 mW
工作电压3.3~7.5 V
工作温度范围：-40 ~ +85 °C
重量：3.8 g

3产品应用-标题

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
个人数据记录
无线TTL/485数据通信
楼宇小区自动化与安防
健康监测
无线PC外围设备
门禁系统
机器人控制

4技术指标-标题

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5.0	7.5	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		25		mA	TTL电平
接收电流		34		mA	485电平
发射电流		350		mA	@27dBm
体眠电流		＜80		uA	@TTL电平(需定做)
体眠电流		<5		uA	需定做
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHZ	@433MHZ
	470.92	470.92	509.92	MHZ	@470MHZ
	849.92	868.92	888.92	MHZ	@868MHZ
	895.92	914.92	934.92	MHZ	@915MHZ
调制速率	1.2	9.6	38.4	Kbps	GFSK
发射功率范围	20	/	+27	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2kbps

undefined

脚位编号	引脚定义	描述
1	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
2	CS	模块使能（低电平休眠，电流小于5uA,默认高电平输出）
3	TXLED	发射指示灯输出脚（低电平有效）
4	RXLED	接收指示灯输出脚（低电平有效）
5、6、7、11、12	NC	悬空
8、10、13	GND	接电源地
9	ANT	射频信号输出，接50欧天线
14	VCC	接电源正极（典型值5V）
15	RXD/B	串口通讯数据接收(@485电平时接B输出）
16	TXD/A	串口通讯数据发射(@485电平时接A输出)

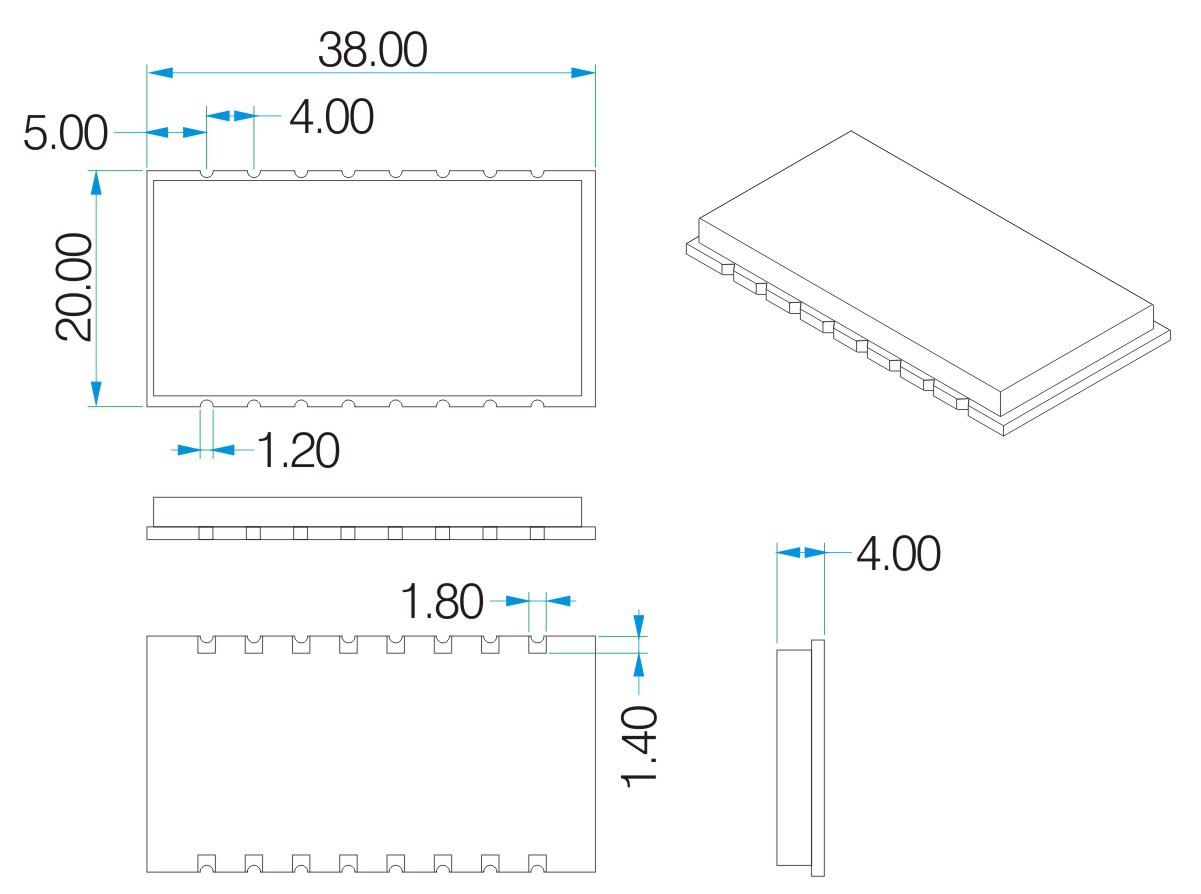

6产品尺寸-标题

SV650尺寸

7模块频谱图-标题

Radiated Emission Measurement
