商品详细描述

1产品简述-标题

SA818S是一款性价比很高的集成专业对讲机模块，内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准TTL串口可与模块进行通讯，从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭，即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。

2产品特点-标题

UHF频段：400~470 MHz
VHF频段：134~174 MHz
350频段：320~400MHz 注：以上频段三选一,可定制以下频率200~260MHz，470~520MHz
发射接收频率独立
带宽：12.5 KHz / 25KHz
RSSI信号强度指示
开阔地传输距离为4-5公里
高接收灵敏度：-124 dBm
高集成小体积
38级CTCSS模拟亚音频码
166级正相、反相CDCSS数字亚音频
8级静噪
8级可调音量
高低功率可选（500mW/1W）
宽范围工作电压3.3-5.5 V
内置EEPROM，数据掉电保存
采用1ppm TCXO晶振，性能稳定

3产品应用-标题

● 小型对讲机

● 无视对讲系统

● 楼宇小区安防系统

● 户外运动产品

● 音频监听系统

4技术指标-标题

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.2	5.5	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			≤1		uA
接收电流			60		mA
发射电流（高功率）			650	750	mA
发射电流（低功率）			450	550	mA
发射射频参数
工作频率范围	UHF	400		480	MHZ
工作频率范围	VHF	134		174	MHZ
发射功率（高功率）	@VCC=4.0V	28	29.5	31	dBm
发射功率（低功率）	@VCC=4.0V	25	26.5	27	dBm
调制灵敏度	@1.5Khz/2.5KHZ频偏		10		mV
音频调制失真	@1.5Khz/2.5KHZ频偏		2	5	%
信噪比	@1.5Khz/2.5KHZ频偏	38	40	45	dB
邻道功率	@12.5K offset		-60dBc		dBm
CTCSS调制频偏		0.35	0.5	0.75	KHZ
接收射频参数
接收灵敏度	13dB输出语音信呐比		-124		dBm
接收信噪比	@1.5KHZ频偏	45	50		dB
音频输出幅度			700		mV
音频输出阻抗			200		OHm

undefined

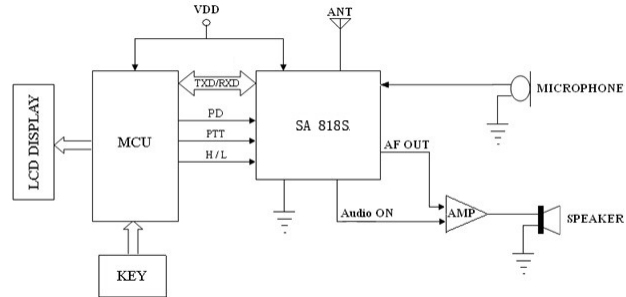

4.3参考电路-标题

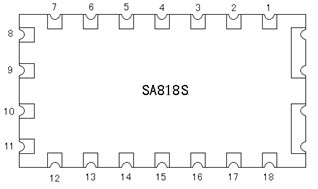

4.2脚位定义-标题

脚位编号	引脚定义	描述
1	Audio ON	音频功放控制，低电平有效
2	NC	空脚
3	AF_OUT	音频输出
4	NC	空脚
5	PTT	发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式
6	PD	模块休眠使能，“0”或者悬空为休眠；“1”为正常工作
7	H/L	RF高低功率控制；接地为低功率，悬空为高功率。
8	VBAT	接电源正
9	GND	接地
10	GND	接地
11	NC	空脚
12	ANT	射频输入/输出脚（接50欧姆天线）
13,14,15	NC	空脚
16	RXD	串口接收数据口
17	TXD	串口发送数据口
18	MIC_IN	咪头信号输入

6产品尺寸-标题

undefined

6.2演示板-标题
Demo board for SA828 walkie-ta
