商品详细描述

产品优势

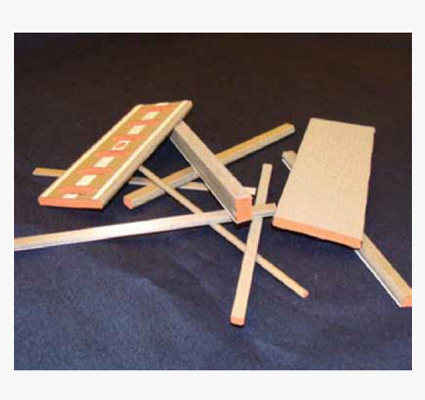

SOFT-SHIELD 3700系列导电泡棉

√操作温度范围从-40°C至125℃
√低闭合力，要求小于1磅/英寸（0.175N/mm）
√低压缩设置，＜10%
√UL 94 V0阻燃等级
√优良的屏蔽效能，大于100分贝，100 MHz的-3GHz
√磨损和抗剪切的导电泡棉
√符合RoHS和REACH标准
√低成本行业的选择，即fingerstock
√供应导电丙烯酸酯压敏胶（PSA）
√方形和矩形截面，可切或模切容易适应设计
√在标准的96“（240毫米）的长度即可

表一

典型性能
SS3700	典型性能值	试验方法
屏蔽效能，50MHz至10 GHz	> 100（dB）	cho-tm-tp08
35%压缩变形，磅/（N / mm），[ 0.105“x 0.500”垫]	< 1（＜0.175）	ASTM c165
压缩机组	< 10%	ASTM D3574
操作温度范围	-40°C至125度	——
导电胶粘剂的剥离强度，90ob /英寸（N / mm）【最小值】	2（0.35）	ASTM型号：惠普
推荐%偏转范围	20 - 50%	——
易燃性	V-0 UL	九十四

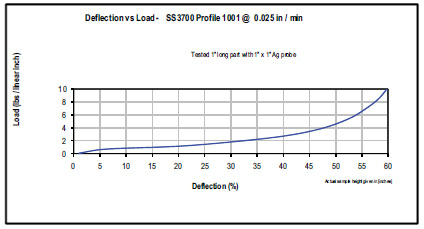

表二：荷载-挠度曲线图

荷载-挠度曲线图

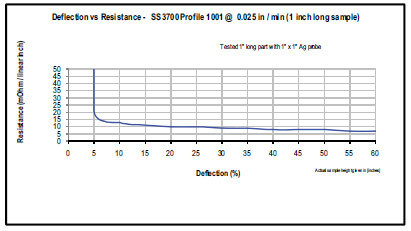

表三：阻力-挠度曲线图

阻力-挠度曲线图

螺钉和机壳之间

用于散热器

面板密封

盖密封

门封条

接地片

排气口密封

改进的接地路径

订货步骤

表一

矩形剖面 inches (mm)
外形号	形状	高 ±0.020 (0.51)	宽 ±0.020 (0.51)
1008	Rect.	0.075 (1.91)	0.118 (2.99)
1003	Rect.	0.075 (1.91)	0.157 (3.99)
1011	Rect.	0.075 (1.91)	0.197 (5.00)
1004	Rect.	0.075 (1.91)	0.236 (5.99)
1012	Rect.	0.075 (1.91)	0.276 (7.01)
1005	Rect.	0.075 (1.91)	0.315 (8.00)
1013	Rect.	0.075 (1.91)	0.394 (10.00)
1014	Rect.	0.075 (1.91)	0.472 (11.99)
1015	Rect.	0.075 (1.91)	0.591 (15.01)
1016	Rect.	0.075 (1.91)	0.827 (21.00)
1017	Rect	. 0.075 (1.91)	0.984 (24.99)
1006	Rect	. 0.075 (1.91)	1.378 (35.00)
1007	Rect.	0.075 (1.91)	1.614 (40.99)
1010	Rect.	0.075 (1.91)	1.890 (48.00)
1024	Rect.	0.105 (2.67)	0.157 (3.99)
1018	Rect.	0.105 (2.67)	0.197 (5.00)
1023	Rect.	0.105 (2.67)	0.236 (5.99)
1000	Rect.	0.105 (2.67)	0.250 (6.35)
1021	Rect.	0.105 (2.67)	0.264 (6.71)
1025	Rect.	0.105 (2.67)	0.375 (9.53)
1022	Rect.	0.105 (2.67)	0.394 (10.00)
1001	Rect.	0.105 (2.67)	0.500 (12.70)

1020	Rect.	0.105 (2.67)	0.512 (13.00)
1019	Rect.	0.105 (2.67)	0.826 (20.98)
1027	Rect.	0.137 (3.48)	0.197 (5.00)
1026	Rect.	0.137 (3.48)	0.354 ( 8.99)
1028	Rect.	0.137 (3.48)	0.512 (13.00)
1029	Rect.	0.137 (3.48)	0.826 (20.99)
1030	Rect.	0.200 (5.08)	0.137 (3.48)
1053	Rect.	0.200 (5.08)	0.250 (6.35)
1031	Rect.	0.200 (5.08)	0.295 (7.49)
1035	Rect.	0.200 (5.08)	0.315 (8.00)
1034	Rect.	0.200 (5.08)	0.394 (10.00)
1036	Rect.	0.200 (5.08)	0.591 (15.01)
1032	Rect.	0.200 (5.08)	1.949 (49.50)
1037	Rect.	0.262 (6.65)	0.512 (13.00)
1038	Rect.	0.262 ( 6.65)	1.000 (25.40)
1041	Rect.	0.387 (9.83) 0	.394 (10.00)
1039	Rect.	0.387 (9.83)	0.591 (15.01)
1040	Rect	0.387 (9.83)	0.787 (19.99)
1043	Rect.	0.387 (9.83)	0.787 (19.99)
1042	Rect.	0.394 (10.00)	0.262 (6.65)
1045	Rect.	0.512 (13.00)	0.387 (9.83)
1044	Rect	0.512 (13.00)	0.512 (13.00)

表二：尺寸公差

表2尺寸公差
最小壁厚0.060inches（mm）（1.52）
切割长度inches（cm）高达5（12.7） 5.01到10（12.7到25.4） 10.01到15（25.4到38.1） 15.01到20（38.1到50.8） 20.01到30（50.8到76.2） 30.01到48（76.2到121.92） 48.01到95（121.92到241.3）超过95（241.3）模切inches（mm）达到10（达到254） 10.01到20（254.3到508） 20.01到30（508.3到762）超过30（超过762）	inches（mm） ±0.030（0.76） ±0.060（1.52） ±0.070（1.78） ±0.080（2.03） ±0.100（2.54） ±0.200（5.08） ±0.250（6.35） ±0.500（12.70） inches（mm） ±0.020（0.51） ±0.030（0.76） ±0.040（1.02） ±0.060（1.52）

SOFT-SHIELD 3700系列导电泡棉
