SoLar 80

Sun YoBa PWM型太阳能光伏发电系统SoLar 80A 12V/24V SunYoBa 80A太阳能控制器

【产品型号】     Solar80   80A

【产品规格】     12V/24V   80A

【产品类别】       太阳能控制器,太阳能路灯控制器,太阳能充放电控制器

【包装内容】       (1) 控制器一台  80A +(2)英文说明一套+(3)外置探头1个

产品编码: S80

申报品名: solar controller

净重: 0.650

重量: 0.720

尺寸: 20.50*14.00*7.00

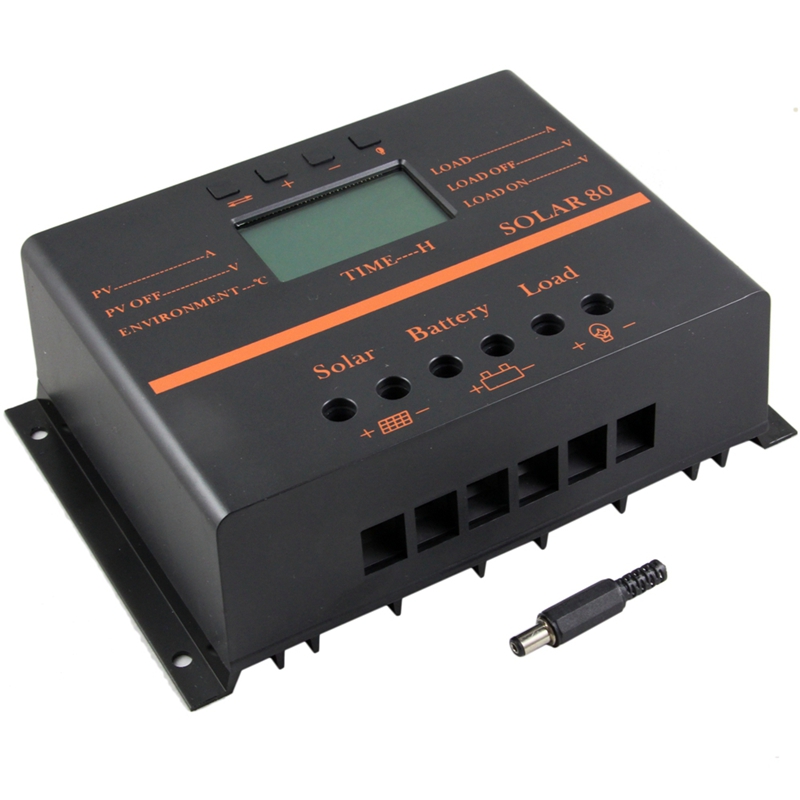

智能太阳能控制器80A12V/24V

  该系列产品是一款智能型、多用途太阳能控制器,带光时控功能，该系列产品使用定制的LCD 显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足客户的不同应用需求。

一、产品主要特点
1、LCD大屏显示
2、操作简单
3、PWM充电方式
4、可调节的充放电控制参数
5、一键开启负载和关闭负载
6、一键恢复出厂设置
7、蓄电池反向放电保护
8、蓄电池反接保护
9、蓄电池欠压保护
10、过载、短路保护
11、自动温度补偿功能
12、USB 5V充电(适用500mA)手机充电

 二、技术指标  该系列产品是一款智能型、多用途太阳能充放电控制器。该系列产品使用定制的LCD 显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足客户的不同应用需求。

型号	SoLar60	SoLar80
额定工作电流	60A	80A
额定工作电压	12V/24V	12V/24V
太阳能板电压	≤48V	≤48V
浮冲电压	13.8V/27.6V	13.8V/27.6V
欠压保护	10.7V/21.4V	10.7V/21.4V
欠压恢复	12.5V/25.0V	12.5V/25.0V
空载损耗	≤25mA	-≤25mA
回路压降	≤160mV	≤160mV
温度补偿	-4mV/Cell/℃	-4mV/Cell/℃
工作温度	-10℃~60℃	-10℃~60℃
储存温度	-30℃~70℃	-30℃~70℃
湿度要求	≤90％,无凝露	≤90％,无凝露
外形尺寸(深宽高)	128mm×188mm×61mm	128mm×188mm×61mm
重量	≤800g	≤1000g

安装：

    1.准备好相关工具及电缆。建议您选配合适的电缆，保证电流密度﹤4A/mm2这样有利于减小线路压降。推荐：30A用10mm2  电缆线。检查安装场所是否符合相关安全规定，请避免在潮湿、多尘、存在易燃易爆及腐蚀性气体的场所安装使用控制器。

     2.将太阳能控制器固定安装到垂直平面上，安装孔径及孔间距详见第五节。为保证控制器良好的散热条件，请在控制器上下方各预留10cm空间。

     3.如“CM30安装接线图”所示，按顺序将负载、蓄电池、太阳能电池板与控制器连接起来，注意保证负载、蓄电池、太阳能电池板的极性与控制器一致。

     4.将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。（否则，控制器将对各控制参数进行错误的温度补偿。）

     5.如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。

拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。

注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。

注：由于公司主要出口国外，一律只有英文说明，中文说明如有需要，我司可提供电子版，谢谢！
