MPPT-30A

厂商 ：深圳市和合晋实有限公司

广东 深圳
  • 主营产品：
  • 太阳能控制器
  • 微型并网逆变器
  • 太阳能灯
联系电话 ：18676677986
商品详细描述

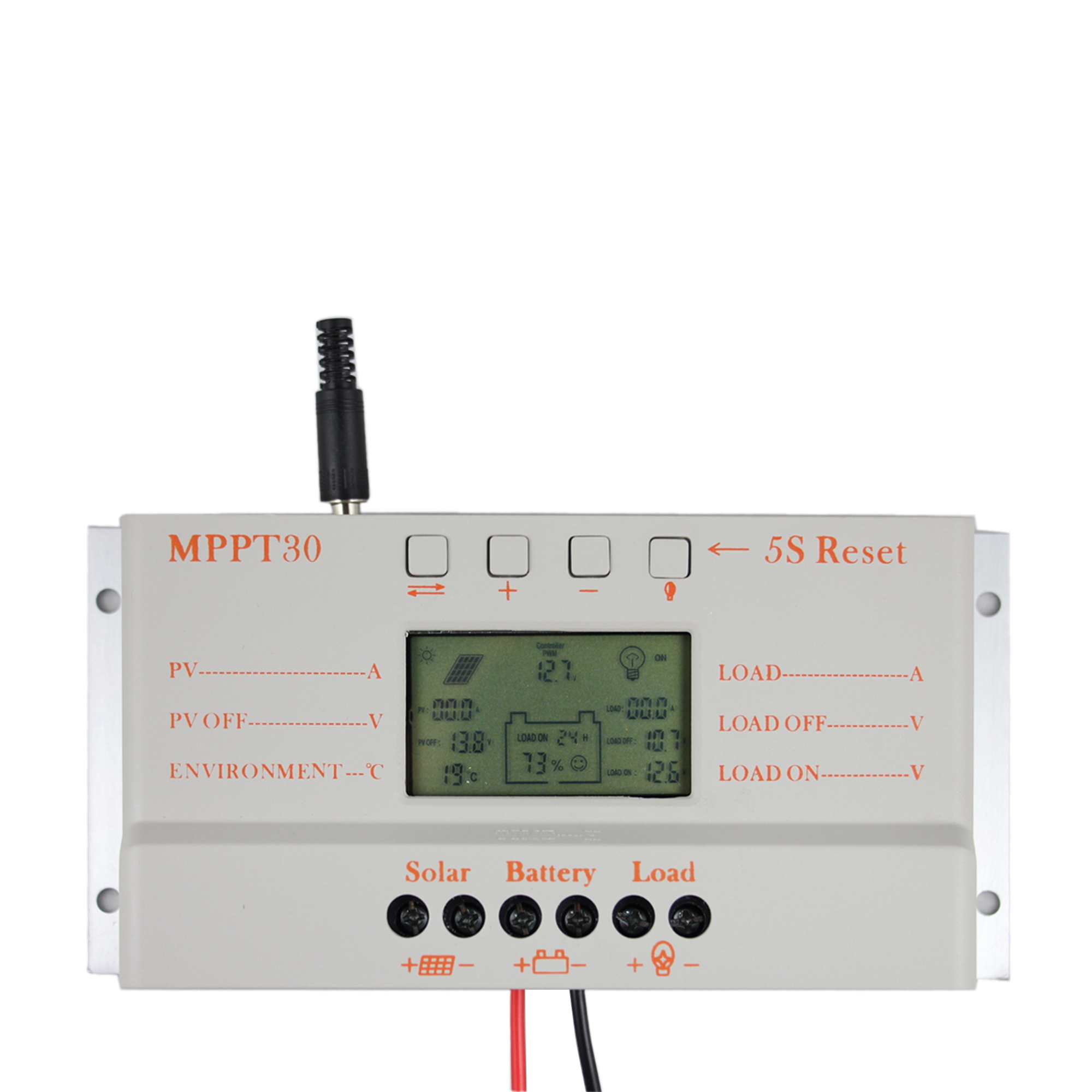

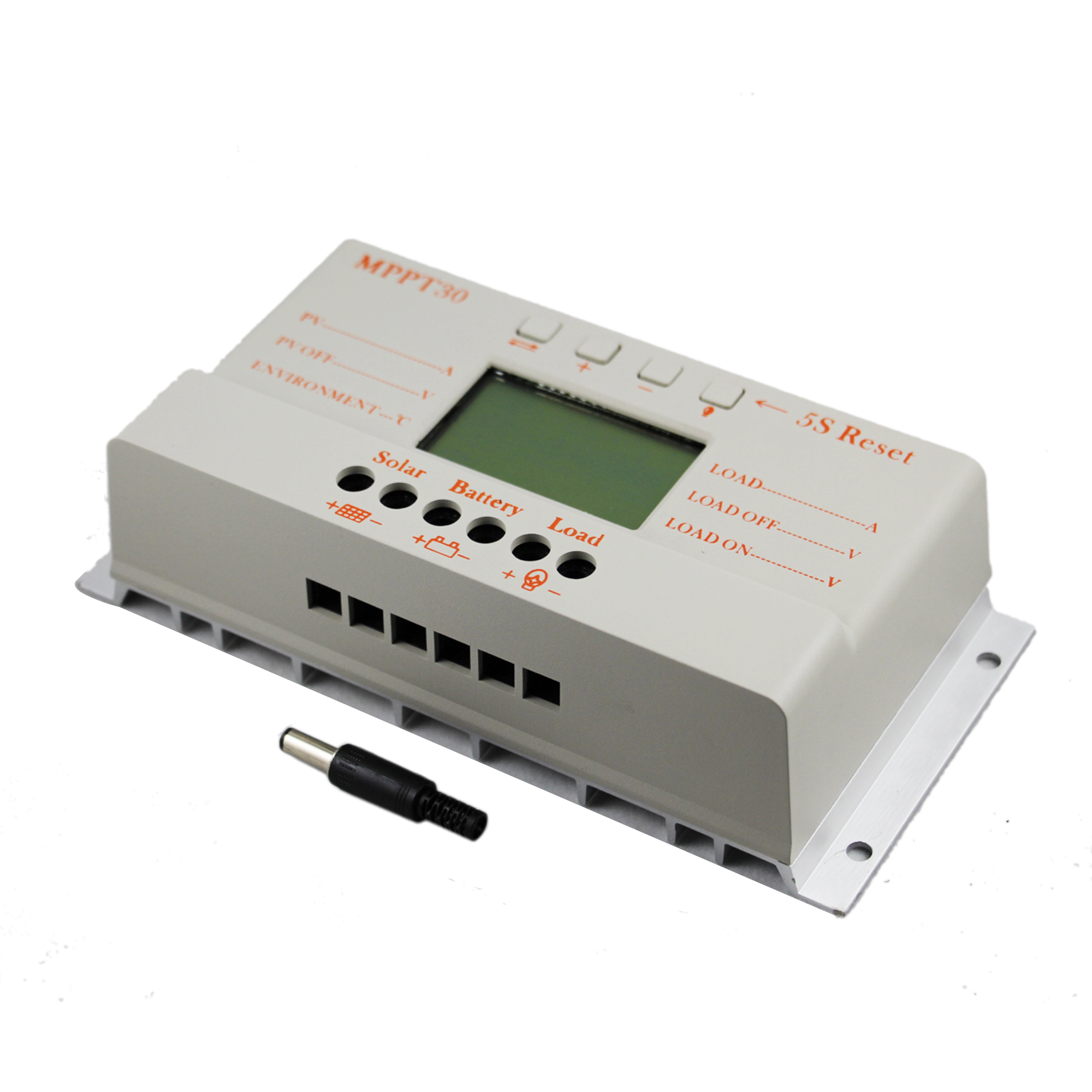

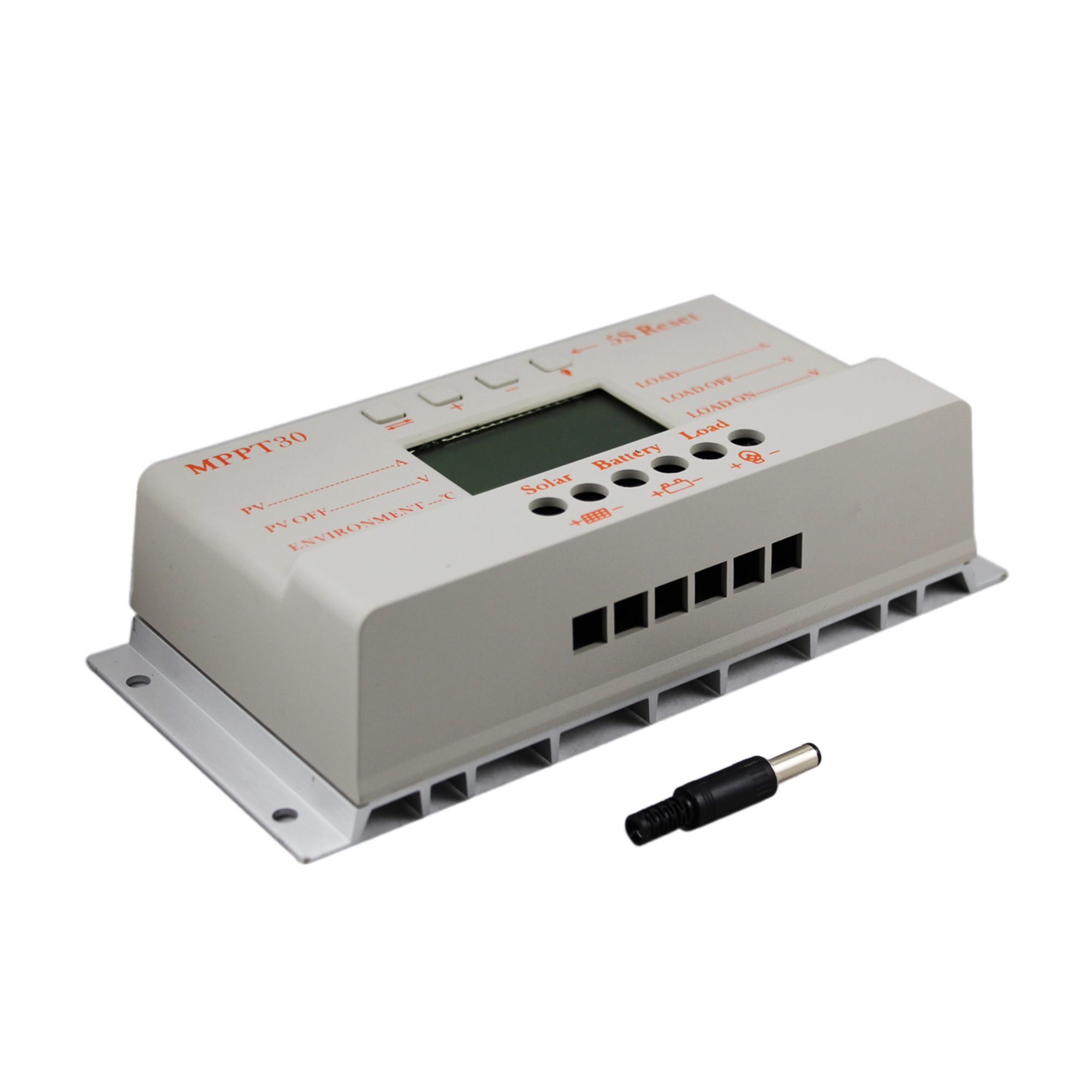

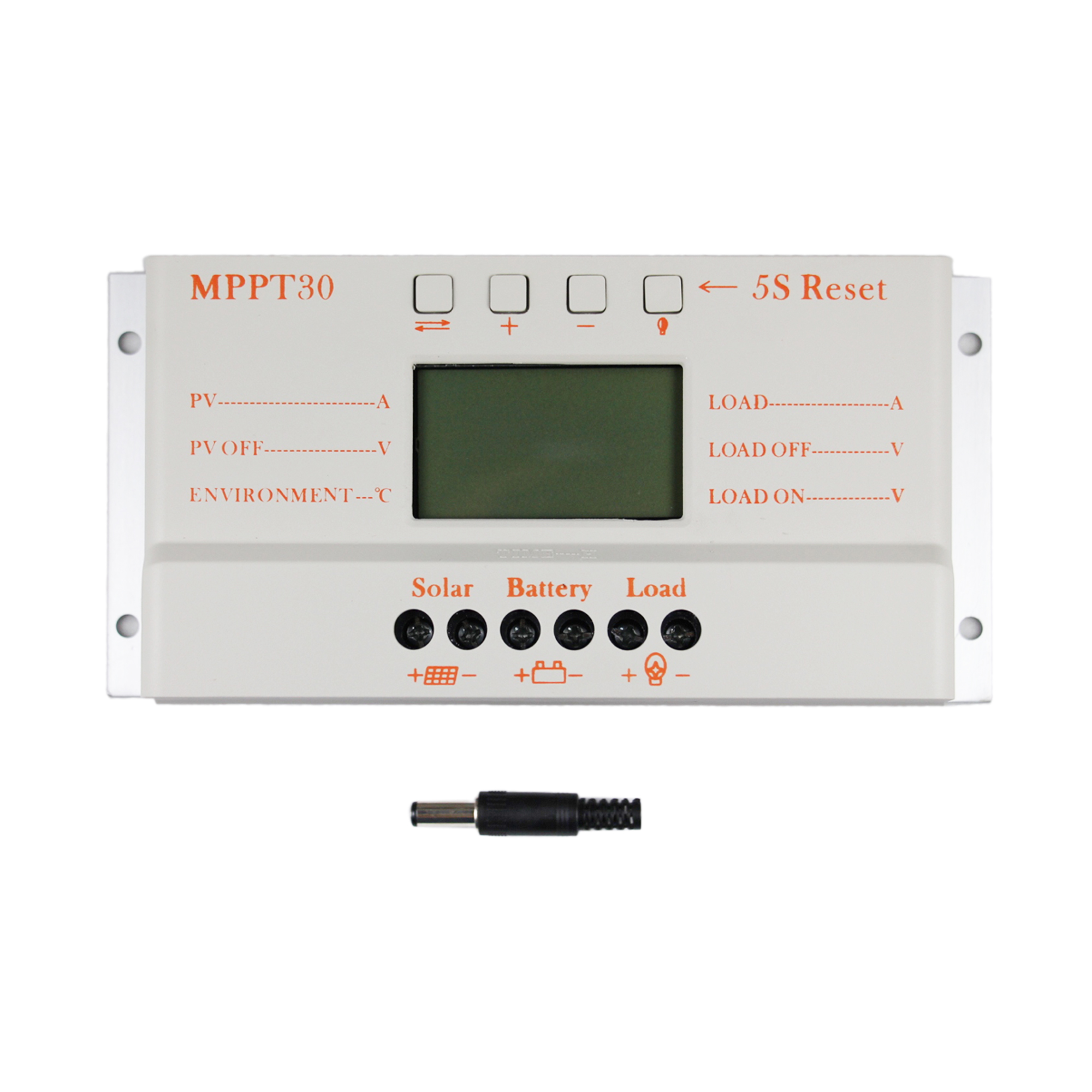

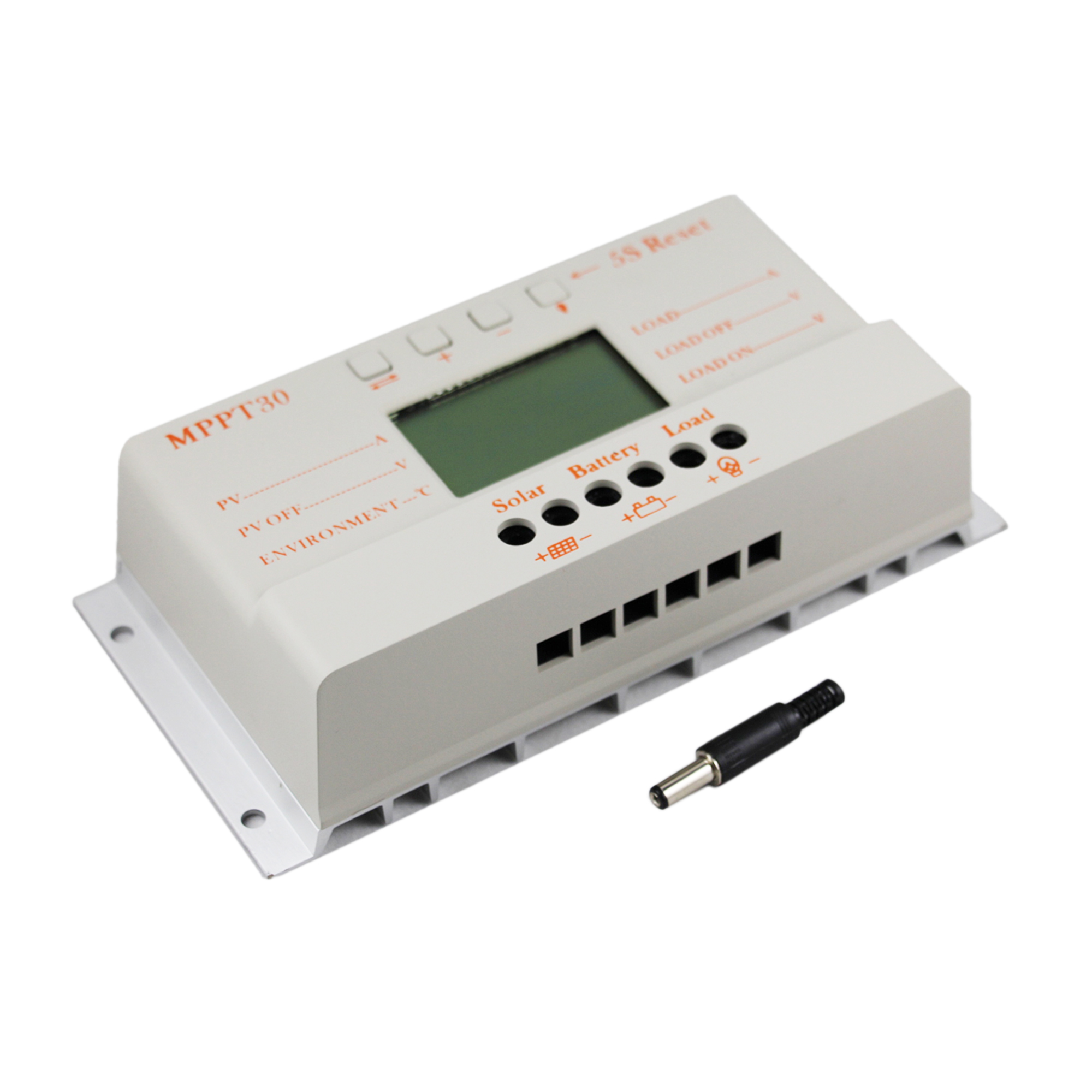

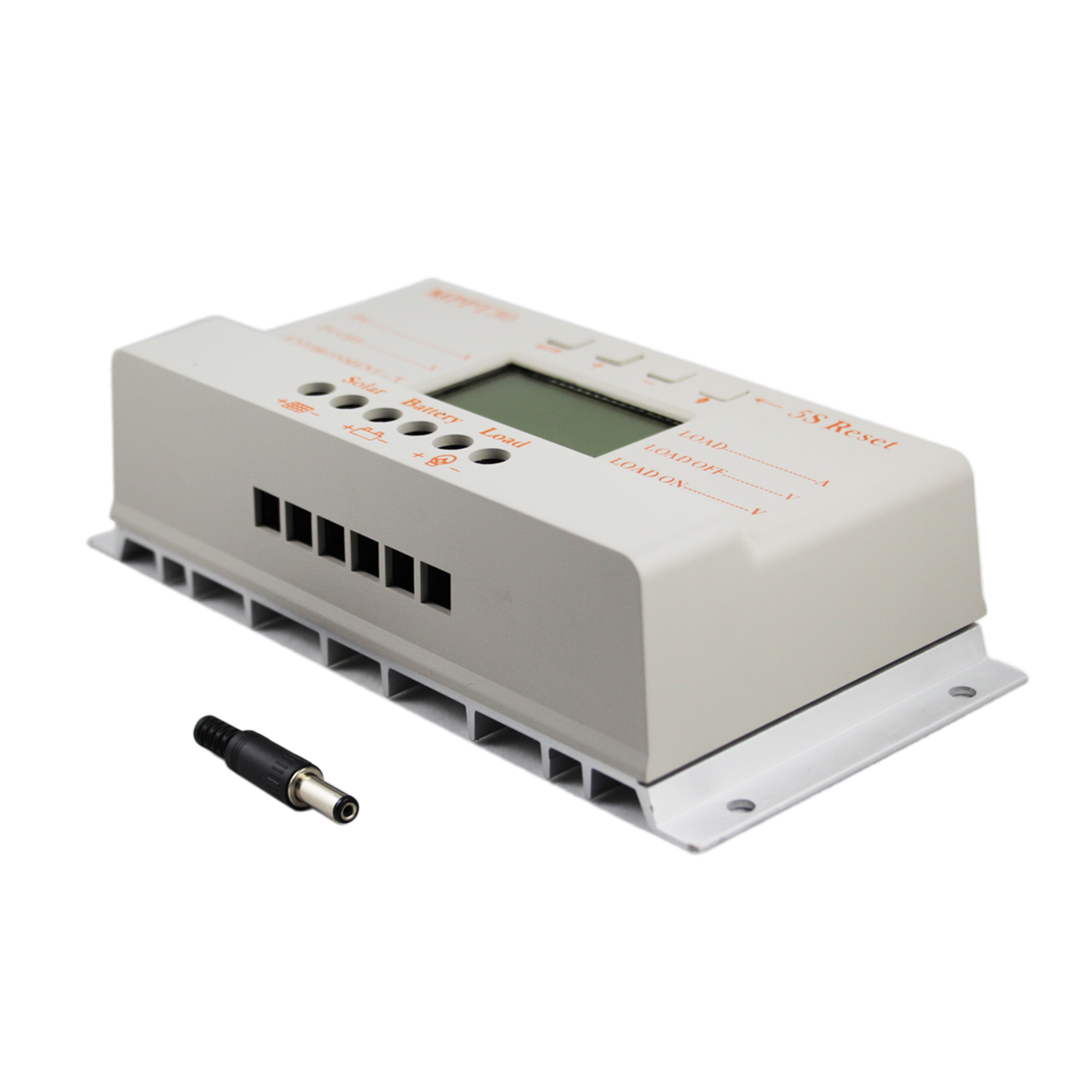

Sun YoBa MPPT-30A 太阳能控制器30A/20A/10A USB接口太阳能路灯控制器

【产品型号】    MPPT-30

【产品规格】    12V/24V    30A

【产品类别】    太阳能控制器，太阳能路灯控制器，太阳能充放电控制

【包装内容】    (1) 控制器一台 30A +(2)英文说明一套+(3)外置探头一个

注：此款控制器不带线圈的，如需拍下的亲，请自行选择。


产品编码: M30

申报品名: solar controller

净重: 0.370KG

重量: 0.450KG

尺寸: 20.50*10.50*6.50CM







产品综合概述：该款MPPT太阳能控制器使用于12V或24V伏电压，智能辨认，最大电流30A。 是作为国内优秀太阳能控制器代表欧美国家OEM的订单产品。通过国外CE和RoHS品质认证


产品功能介绍：
?适用多种类型的蓄电池
? MPPT功能
?微处理控制器脉宽调制（PWM）充电
?温度感应器补偿电池充电
?过载保护（带自恢复）
?过充保护
?短路保护（带自恢复）
?雷电保护
?反向放电保护
?极性反接保护（带自恢复）
?欠压保护



注：MPPT为最大功率点跟踪。
     本控制器用于太阳能离网系统(独立系统)中，调节充电和放电。MPPT控制器采用最大功率点跟踪技术，来获取太阳能电池组件的最大功率，给蓄电池进行充电；同时，其低压断开(LVD)功能，可以防止蓄电池过度放电而造成损坏。MPPT控制器的蓄电池充电过程是经过优化的，能够延长蓄电池寿命，改善系统性能。 其全面的自测功能和电子保护功能可以避免由于安装错误和系统故障而导致的控制器损坏。
· 12/24V自动识别
· 创新性的最大功率点跟踪技术，可显著提高太阳能系统能量利用率
· 具有广泛的适用性，自动识别白天/黑夜
· 路灯的定时时段1~15小时可调
· 独特的双时段控制，增强了路灯系统的灵活性
· 采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
· 控制器具有过充、过放、过载、短路自动保护功能
· 任意组合的光伏组件及蓄电池反接自动保护功能



 1、纯光控模式


      当没有阳光时，光强降到启动点，控制器延时10分钟确认启动信号后，开通负载，负载开始工作；当有阳光时，光强升到启动点以上，控制器延时10分钟确认关闭输出信号后关闭输出，负载停止工作。
2、光控启动+定时关闭模式
      当没有阳光时，光强降到启动点，控制器延时10分钟确认启动信号后，开通负载，负载开始工作。当负载工作到设定的时间就关闭负载，具体设定时间见负载工作模式的设置方法。
3、 调试模式
      用于系统调试使用，与纯光控模式相同，只取消了判断光信号控制输出的10分钟延时，保留其它所有功能。有光信号即关闭负载端输出，无光信号即接通负载端输出，方便安装调试时检查系统安装的正确性。
4、手动开关模式
      此方式手动开启和关闭负载端的输出，按动设置按钮负载端执行开关动作。



产品技术参数：


规格

MPPT30

额定电压

12V/24V

最大负载电流

30A

输入电压范围

12V～20V/24V～40V

长度≤1m的情况下

充电回路压降

＜0.25V

长度≤1m的情况下

放电回路压降

＜0.05V

超压保护

17V/34V

充满断开

13.7V/27.4V

欠压断开

10.5～11V /21V～22V

温度补偿

-3mv/℃/cell

空载损耗

≤20mA

最大电线规格

4mm2

工作环境温度

-25℃—55℃

英文说明:


Package including:
1. 1pcs solar controller
2. 1pcs user manual
3. 1pcs temp sensor



This is a compatible MPPT charge controller PWM intelligent / efficient / energy saving, he not only has efficient MPPT controller charging function to automatically track the maximum power point, 10% -30% higher than the ordinary controller charging efficiency, also has standby energy saving, more than 30% energy than ordinary controller, the standby power consumption of only 10mA-15mA.

Product introduction

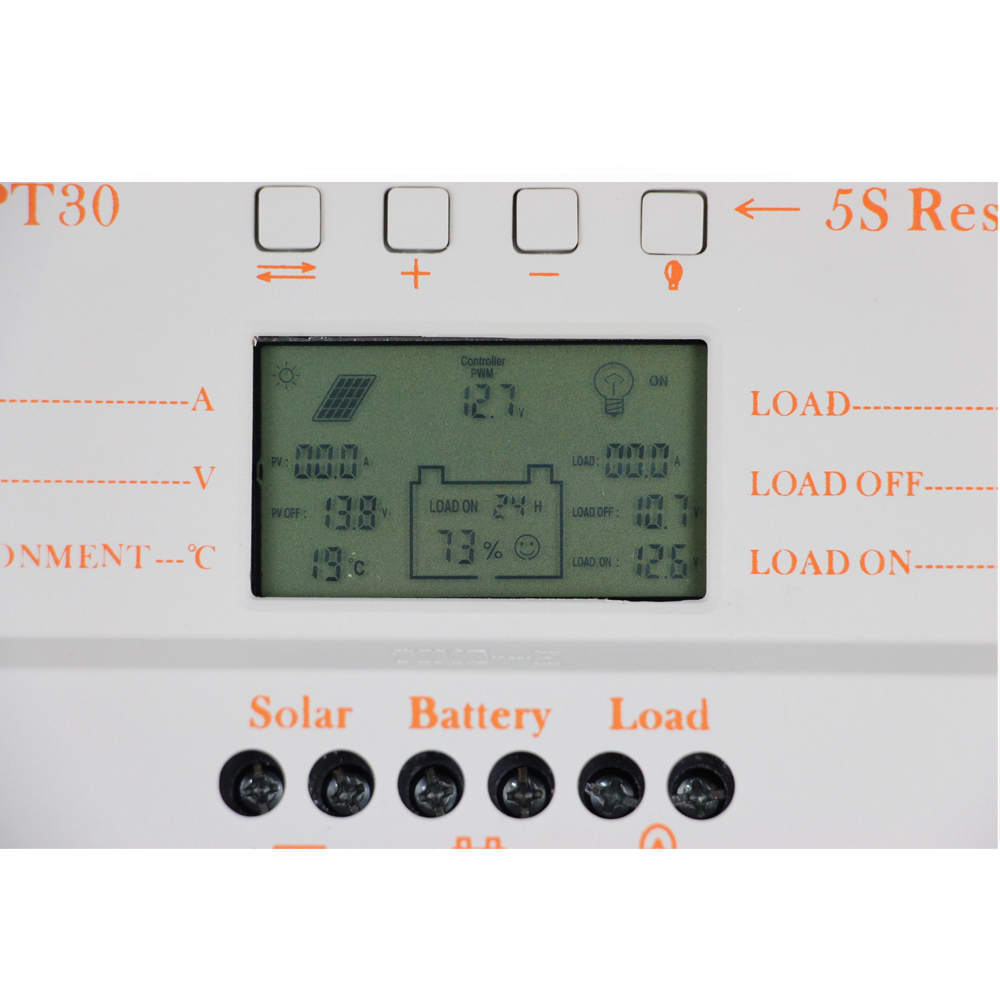

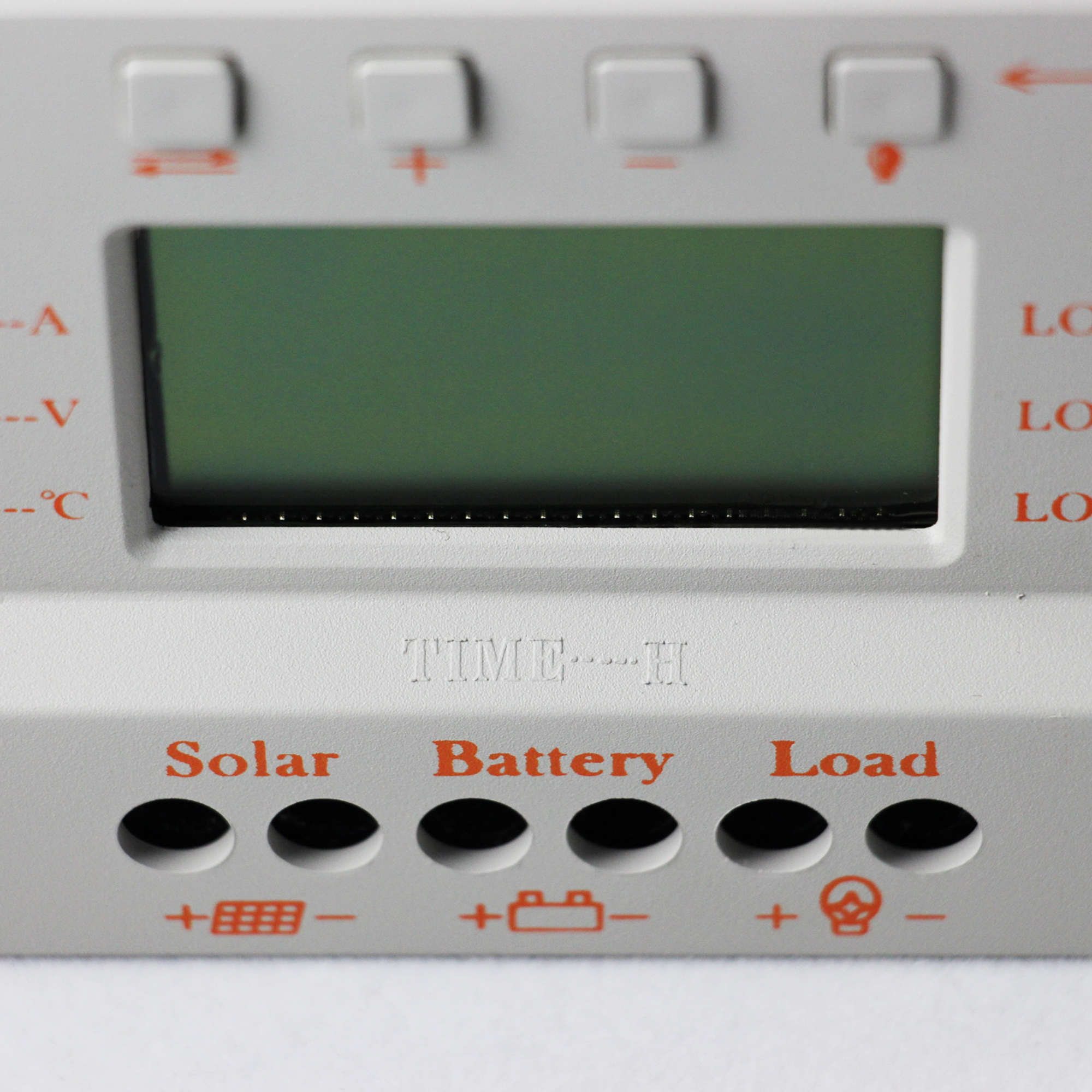

LCD screen display Battery reverse discharge protection
Easy operation interface Battery reverse polarity protection
MPPT+ PWM charging mode Battery under voltage protection
Parameter user can reset Overload Short-circuit protection

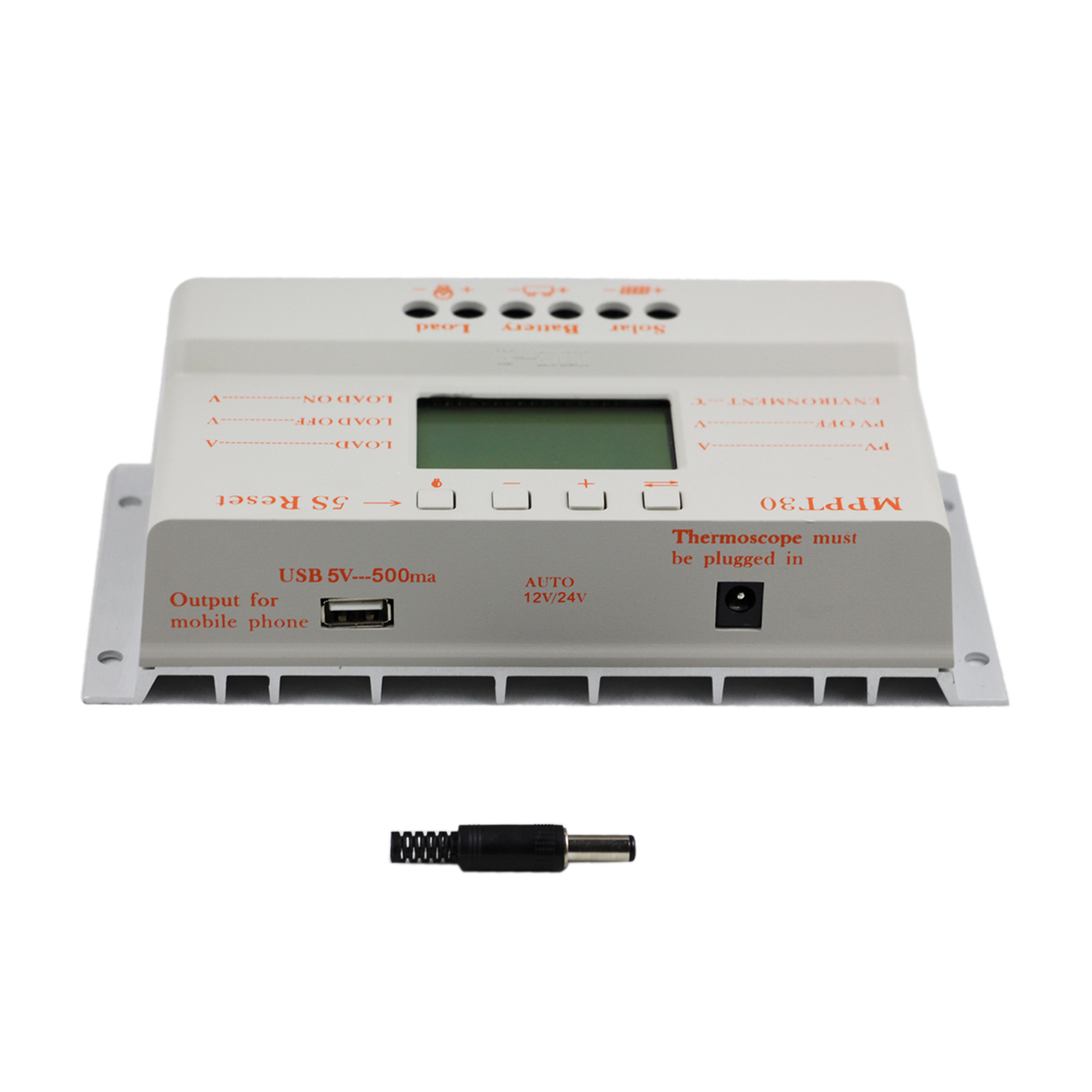

A key to restore the factory settings USB 5V charging (for 500mA) for mobile phone(Only for M30)
A key to open and close the load Automatic temperature compensation function

Solar LCD series a kind of intelligent,multi-purpose solar charge and discharge controller


Data Sheet

Parameters / Model

MPPT10

MPPT20

MPPT30

MPPT40

Maximum power current

12A

20A

30A

40A

Installation  Lin（mm2）

4mm2

8mm2

10mm2

12mm2

Installation Line(AWG)

10(AWG)

8(AWG)

7(AWG)

6(AWG)

Weight

280g

300g

475g

480

Dimensions

143×89×46（mm）

187*97*61（mm）

System load loss

≤13mA

Loop Buck

≤100mV

Specification

Battery float voltage

13.8V（12V system）/27.6V（24V system）

Battery （under voltage) protection

10.6V（12V system）/21.2V（24V system）

Battery (under voltage) recovery voltage

12.6V（12V system）/25.2V（24V system）

Charge mode

MPPT+PWM MODE

Operating Temperature

-10℃~60℃

Storage Temperature

-30℃~70℃

Humidity requirements

≤90％, No condensation

Temperature compensation

-4mV/Cell/℃

Temperature Probe (built components)

NTC 100K  thermistats

Maximum open circuit voltage of the solar panel

18V-24V（12V system）36V-48V（24V system)

Solar panels maximum open circuit voltage (V)

≤48V

(Cases) 12V system standard configuration

The peak voltage of the solar cell panel

18V-25V

18V-25V

18V-25V

18V-25V

Peak power of solar cell panel

50W-130W

100W-260W

200W-380W

≤500W

Model

MPPT10

MPPT20

MPPT30

MPPT40

Battery standard voltage

12V

12V

12V

12V

Battery capacity

≥100AH

≥200AH

≥300AH

≥400AH

Installation  Lin（mm2）

4mm2

8mm2

10mm2

12mm2

Installation Line(AWG)

10(AWG)

8(AWG)

7(AWG)

6(AWG)



注：由于公司主要出口国外，一律只有英文说明，中文说明如有需要，我公司可提供电子版，谢谢！
