凌动N2600低功耗嵌入式工控主机产品说明书

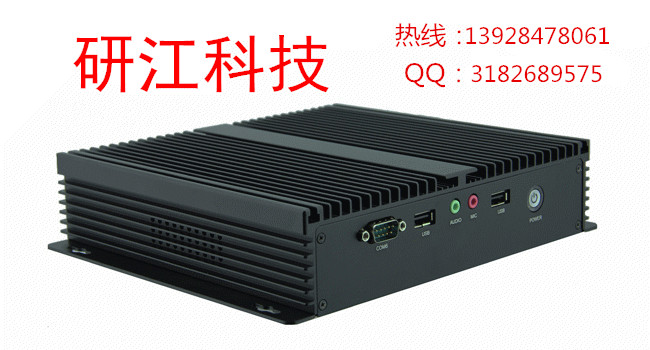

YJBOXN2600H无风扇工控机是由深圳研江智能科技有限公司设计的一款无电缆嵌入式工业电脑。整机超低功耗，基于Intel Atom架构，采用目前Intel最流行的N2600双核心处理器，搭配Intel NM10高速芯片组，内置Intel GMA3600显示控制器，提供VGA、HDMI接口显示输出，VGA与HDMI同时使用时可实现独立双显示。提供两个MINI CARD扩展插槽和灵活的I/O配置。4个USB2.0、6个COM口、两个千兆网口。机身采用全铝合金材质，紧凑，坚固，牢靠的架构设计，抗震动和抗冲击能力卓越，非常适用于交通，节能环保，工厂自动化等领域，是一款高效、可靠、安全、理想便携多串口数据分析平台。







● 迷你外形、超低噪音、机身散热

  产品采用无风扇机身散热结构设计，整机运行时噪音超低，机身为全铝合金外壳，外观尺寸小，可应用于各种狭小空间。

 四、硬件规格

处理系统

● CPU：板载 Intel Atom N2600双核心处理器，功耗仅为3.5W。

● 芯片组：Intel?NM10+ICH7 芯片组

● BIOS：AMI 16MB Flash ROM

● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1066/800MHz的DDRⅢ内存最高可达4GB（N2600支持2GB）

显 示


 ● 显示芯片：Intel GMA3600 内建显示控制器

● 显存大小：动态共享系统内存作为显存，最大可达到224MB

● 显示接口：VGA，HDMI

● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为2048x1536

● HDMI：高清多媒体接口（后面板）支持分辨率最高为1920x1080

● VGA+HDMI同时使用可实现独立双显示

以太网

● 网络控制器：采用REALTEK 8111E 网络芯片

● 网络接口: 提供2个RJ_45接口(后面板)

● 速度：1000Mbps

● 支持网络唤醒（WOL）

● 标配WIFI 无线网卡

存 储

● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘

● 提供1 个Minisata插槽，可支持SSD硬盘

AUDIO

● 芯片：采用ALC662 音频控制芯片，提供Line out和MIC IN

● 接口：提供1个Line out 插孔（后面板）

● 特性：支持HD 6 声道高保真音频

I/O

● I/O 芯片：ITE IT8782F

● 串口：6 个标准的DB9 接口，支持RS232模式

● USB： 4 个标准USB接口,兼容USB 2.0规范

系统开关

● POWER 电源开关（前面板）

● RST 复位开关（前面板）

指示灯

● 电源指示灯（前面板）

● 硬盘指示灯（前面板）

散热系统

● 无风扇全封闭散热系统

电源支持

● DC +12V 输入

看门狗

● 提供255 级硬件复位功能(0~255秒)

环境物理特性

● 抗震测试：GB/T9813-2000

● 工作温度：20℃～70℃

● 工作湿度：5%～90%，无冷凝



● 存储温度：-25 ℃～75℃

● 结 构: 铝合金外壳

● 尺 寸:  172x107x54 (长x 宽x 高)

● 安装方式：桌面或壁挂安装

● 重量：2.0Kg±0.5Kg



 我想告诉您：如本产品不能满足您的实际需求，请与我们联系产品订制 ！
