研江科技12.1寸安卓工业平板电脑触摸一体机说明书

 产品特性：

12.1″LED工业级安卓平板电脑触摸一体机材料采用铝镁合金，体积轻巧、造型美观。达到军工级别.具备坚固、防震、防潮、防尘、耐高温多插槽和易于扩充等特点，是各种工业控制、交通控制、环保控制，工业医疗等自动化领域应用的最佳平台。整机配置12.1”宽温、高亮度LED，集成工业级低功耗嵌入式主板，支持SD扩展，具有多个I/O接口，采用台湾工业级触摸屏； 12.1寸LED显示屏，并具有待机节能模式。

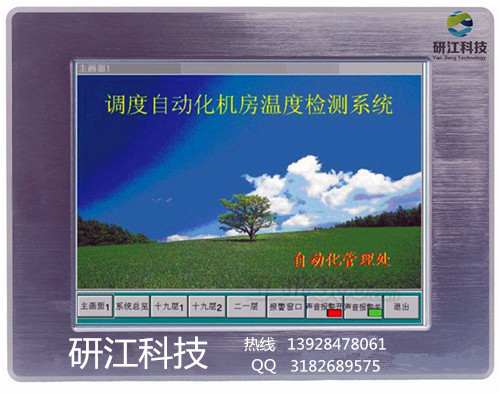

12.1安卓工业平板电脑前面板图：





12.1寸安卓平板电脑后盖图：





安装方式：桌面/壁挂安装/嵌入式

机构和电源

材料：前面板和箱体采用镁铝合金压铸成型，面板结合PET贴膜达到NEMA IP65防护等级

安装：面板嵌入式，配合支架可VESA安装

开关和指示：ATX开关/电源指示灯/硬盘指示灯

电源：直流12V宽压电源输入，接口采用紧固型接线端子

l电源输入 220V交流电源

l面板颜色 沙黑



工业平板电脑尺寸图：

l总体尺寸 345 x 265 x 41.8mm(宽x高x深)

l开孔尺寸320 x 241 x 33.8mm(宽x高x深)

l整机重量4Kg

系统参数

以下为该款机器所选用主板，该款主板为研江科技自主研发，支持二次开发。可提供技术支持。

1.1概述

12.1寸工业平板电脑集成多媒体解码、以太网、HDMI、WIFI、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持HDMI视频输出，双8位的LVDS驱动,大大简化整机系统设计，非常适合于高清网络播放盒，视频广告机和画框广告机。

1.2特点

? 高集成度：集成SATA/TF卡 /USB/LVDS/VGA//HDMI/以太网/WIFI/MINI-PCIE/人体感应/红外遥控/串口/应急指示灯于一体，简化整机设计。

? 丰富的扩展接口：四个USB接口(两个插针（HOST）,两个标准USB口（HOST/OTG）),四个可扩展串口, GPIO/ADC接口，可以满足市场上各种外设的要求.

? 高清晰度：最大支持1080P的解码和各种LVDS信号LCD显示屏.

? 功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。

? 管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。支持定时开关机。

1.3基 本 功 能 列 表

主要硬件指标
CPU	全志A20 , 双核，主频1.2GHz
内存	1G(可选)
内置存储器	EMMC/TSD FLASH 4G/8G(可选)
解码分辨率	最高支持1080P
操作系统	Android 4.2
播放模式	支持循环、定时、插播等多种播放模式
网络支持	以太网、支持WiFi、无线外设扩展、3G（MINI-PCIE）
视频播放	支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
图片格式	支持BMP、JPEG、PNG等
USB2.0接口	2个USB HOST、2个USB插座
串口	4个串口插座（2个普通串口，2个全功能串口）
以太网	1个，10M/100M自适应以太网
SD卡	TF卡
LVDS输出	1个，可直接驱动50/60Hz液晶屏
HDMI输出	1个,支持1080P输出
音视频输出	左右声道输出,内置双路，8R/6W功放
RTC实时时钟	支持
定时开关机	支持
系统升级	支持USB升级，网络升级

液晶显示屏

尺寸/类型：12.1" SXGA TFT

分  辩 率：800x600/(可选补差价1024 x 768）

最大 色彩：262K

反应 时间：12ms

背     光：LED

背光 MTBF：50,000小时

点     阵：0.24 x 0 .24

亮     度：450cd/㎡

对  比 度：700：1

可视角 度：(H)160/(V)160

触摸屏

尺寸/类型：12.1" 精密电阻式

分辩率：4096 x 4096

反应时间：<5ms

表面硬度：3 H

点击寿命：250克力度，3600万次

笔划寿命：250克力度，500万次

透光率：81%以上

环境参数

工作温度：-35℃～+85℃

储存温度：-40～+90℃

相对湿度：5～85%（无冷凝）

振动： 50～500Hz,1.5G,0.15mm峰峰值

冲击：10G/peak(11ms sec)

应用领域

本机适用行业提供完整的控制和通讯功能,适合应用于信息发布系统、楼宇自动化、智能交通系统、测控系统等能够立足于汽车电子、数字标牌、计算机、纺织机械、电力、交通等行业，无电缆架构，板载硬盘内存，高性能稳定，是各种数控、车载、航天设备工业自动化控制、仪器仪表、电力设备、电信设备、铁路交通、航天设备的首选产品。年销量已达1万台以上，我们的客户：上海钢铁公司、上海铁路局、中国石油公司、船舶集团、中船重工、云南电力局、驾驶路考中心、苏州中控集团等。公司宗旨：以OEM为主，欢迎广大集成厂商与我们洽谈合作！

售后服务承诺

本公司对以上商品提供一年免费保修，非产品质量问题造成的硬件更换或超过保修期的，只收取配件费用，免收服务费用

我想告诉您：如本产品12.1寸安卓工业平板电脑不能满足您的实际需求，请与我们联系产品订制 ！
