一、 产品概述
氮气纯化装置可分为无氢纯化、有氢纯化和特殊气体纯化装置,并可根据工艺生产的不同特点订制,满足广大用户的需求。
PSA变压吸附制氮出来的氮气纯度一般在95%~99.99%之间,如需更高的氮气纯度,可在PSA制氮装置后配置有氢或无氢纯化装置,进一步除去氧气和其他杂质,最终可使氮气纯度达到99.9995%以上。
二、无氢脱氧纯化
2.1 工艺流程
在一定的温度下,氮气中的残氧和脱氧剂发生反应,从而除去氮气中的氧,经过除氧后的气体经过冷却器、干燥器脱除,使氮气露点达-60℃左右;干燥器配置两台,其中一台干燥器进行吸附干燥,另一台把已吸附饱和水气的干燥器进行再生,为下一周期吸附工作做好准备。经干燥后的氮气通过过滤器除尘,最后得到的便是高纯氮气(O2≤5PPm,CO2≤5PPm,最高脱氧深度可达1PPm)。
2.2 适用范围
适用于对氧、氢含量有严格要求的工艺。
2.3 技术参数
NTC系列、含O2量<5PPm、无H2、露点<-60℃、工作压力>0.5MPa
氮气纯化装置可分为无氢纯化、有氢纯化和特殊气体纯化装置,并可根据工艺生产的不同特点订制,满足广大用户的需求。
PSA变压吸附制氮出来的氮气纯度一般在95%~99.99%之间,如需更高的氮气纯度,可在PSA制氮装置后配置有氢或无氢纯化装置,进一步除去氧气和其他杂质,最终可使氮气纯度达到99.9995%以上。
二、无氢脱氧纯化
2.1 工艺流程
在一定的温度下,氮气中的残氧和脱氧剂发生反应,从而除去氮气中的氧,经过除氧后的气体经过冷却器、干燥器脱除,使氮气露点达-60℃左右;干燥器配置两台,其中一台干燥器进行吸附干燥,另一台把已吸附饱和水气的干燥器进行再生,为下一周期吸附工作做好准备。经干燥后的氮气通过过滤器除尘,最后得到的便是高纯氮气(O2≤5PPm,CO2≤5PPm,最高脱氧深度可达1PPm)。
2.2 适用范围
适用于对氧、氢含量有严格要求的工艺。
2.3 技术参数
NTC系列、含O2量<5PPm、无H2、露点<-60℃、工作压力>0.5MPa

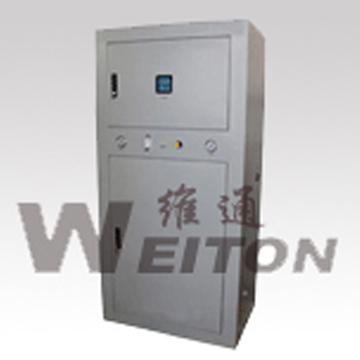

无氢脱氧纯化装置 | ||||
氧含量<5PPm 无氢 工作压力>0.5MPa 露点<-600C | ||||
型号 |
功耗(Kw) |
重量(㎏) |
外型尺寸 |
冷凝水(t/h) |
NTC-5 |
1.5 |
480 |
800×950×2030 |
0.2 |
NTC-10 |
2.0 |
950 |
950×1100×2120 |
0.3 |
NTC-30 |
4.5 |
1340 |
1250×1560×2150 |
0.5 |
NTC-50 |
11.0 |
1920 |
1800×1450×2200 |
0.8 |
NTC-80 |
12.6 |
2700 |
2150×1550×2400 |
1.2 |
NTC-100 |
15.6 |
2800 |
2300×1650×2610 |
1.6 |
NTC-120 |
25.0 |
2980 |
2450×1740×2760 |
2.0 |
NTC-150 |
25.0 |
3200 |
2600×1810×2870 |
2.5 |
NTC-200 |
30.0 |
3500 |
2600×1890×2900 |
3.0 |
NTC-250 |
30.0 |
3800 |
2600×1950×2920 |
4.0 |
NTC-300 |
35.0 |
4000 |
2600×2100×2980 |
4.5 |
NTC-400 |
35.0 |
5800 |
3200×2300×3000 |
6.0 |
NTC-500 |
65.0 |
6300 |
3600×2550×3350 |
7.2 |
