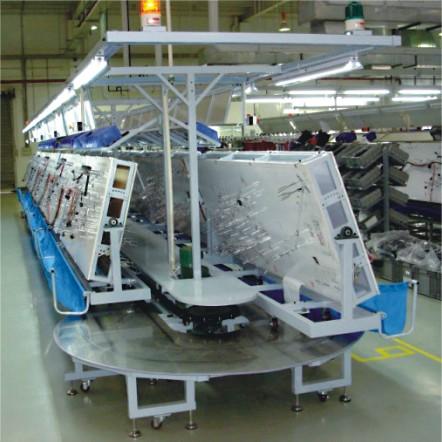

上海空调线束装配线

L=13m线束装配旋转线技术协议书

一、
动力部分

动力设置在线体端部，采用卧式电机安装，电机采用台湾万鑫减速电机，功率为3HP，120型速博雷尔减速机，3HP爱德利变频器，变频调速，传动链轮与轴连接采用弹性连接，即当链条传动过载或卡死时，动力传动有保护作用。线体速度为0.5—1.5米/分钟可调。

二、线体部分

1）机架采用40×40×d3mm方通焊接而成，每1米一组支架，2m设有机架3个，旋转线体可放8块可翻转案板，可放案板的规格为：L2500×W850㎜，两块案板相邻两边的间距为300㎜，线体总长度为13米。

2）灯架采用40*40*T2方通焊接，每2米一个，线体两边安装40W双支带罩日光灯，双边通长排布；

3）灯架安装“H”铝合金轨道工艺看板，底板采用绿色PS板，面板采用透明有机玻璃板，大小A3幅面，每1m一个；双边共计18块；

4）灯架上配灯饰板，采用1.2mm钢板折弯制作，表面喷塑处理，H=200mm。

5)翻转案板框架：采用40*40*2㎜方管方管焊接而成，表面喷塑，共8个框架，采用6205轴承座2套,及定位销2套,尺寸L2500×W850mm，共8块,底部安装4套3″万向脚轮。

6）
工作面底板：采用3mm不锈钢板折弯制作,两端为?2300mm圆,中间W1600mm。

7）
链条：采用1.5”,P=100㎜的链条作传动，材料为钢制材料。

8）
传动链轮轴：采用45#钢车制而成，轴径为Φ60㎜，一端与支架固定，一端采用丝杆张紧。丝杆采用M16；

9）
电气控制：线体连续运行,电器控制箱上设有指示灯3个，起停、通断开关及选择开关一个，在线体每工位都设有急停开关一个。每工位安装一个报警灯,线体电气控制设有正反转开关，可控制线体正反转,线体端部安装一个产量显示屏。
