装灯流水输送线及隧道烘干炉

技术说明(数量：2套)

概述:全线涵盖:装灯区、检验区、固定烘道、高温烘干区、试亮区、冲针区、剪脚区、加盖区！

一、        输送线基本形式：线体支架为50mm×50mm×2mm方钢型材制作，3mm钢板折弯导轨。

二、输送物品：小灯泡

三、前段输送线体部分：

1、   整体外形尺寸：L44m×W2100mm×H2000mm

2、   工作高度：750±20mm

3、   线体支架：支架采用50×50mm×2mm的方钢型材制作。

4、   线体导轨：采用3mm钢板折弯制作，尺寸50×150mm，表面喷塑处理。

5、   输送带：采用202#不锈钢网带制作,丝径2mm，带宽1100mm,两侧6分链条,中间穿8mm不锈钢圆钢。

6、   工艺卡： 导轨采用“H”型铝材，底板采用绿色PS板，通长排列；面板采用透明有机玻璃板，A3大小，每工位一块。

7、   照明：线体支架上方安装双支带罩40W日光灯，灯管采用菲利浦，双边排列安装；

8、   线槽及插座：线槽采用钢板折弯制作，表面喷塑处理，每工位安装一个二位三眼万用插座；

9、   灯饰板：采用1.2mm钢板折弯制作,表面喷塑处理,H=150mm；

10、  驱动部分：采用国产优质5HP台湾万鑫齿轮减速电机，5HP爱德利变频器，变频调速，速度0.3~1m/min。

11、  控制柜：采用1.2mm钢板制作，开关、继电器采用：德力西产品，所有电源、插座、照明均独立式面板按钮控制，所有电线均引进控制柜集中控制。

四、固定隧道烘干炉部分:

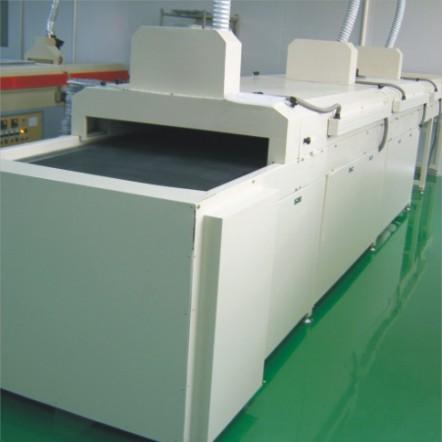

1、隧道式烘干炉部分（1段）：

1）每段炉体结构外型尺寸:L3000mm×W1620mm×H800mm(工件最大有效通过高度H300mm)

2）每段炉体材质：采用T120mm*0.5mm手工保温岩棉板,外侧电脑灰钢板,内侧镀锌板。

3）线体所有技术参数详见图纸。

2、控制部分：

电器控制:  每段炉体单独控制箱，选用国产南亚数显温控1个（电箱上用），德力西三相交流接触器！

3、加热部分：

1）隧道烘干炉：炉内顶部加热采用石英发热管加热，底部加热采用不锈钢加热管加热，每段炉体配设电热功率18KW，炉温设定常温-230℃可调，工作温度为210~230℃。

2）到达设定温度时，进出口与内部的温差在正负15℃以内。加热过程为：加热为主加热，开机时加热，到达设定温度时，同时停止加热；当炉内的温度下降到一定温度时，主加热开始加热，加热到达设定温度时，主加热又停止加热……

3）发热管采用顶部及底部安装方式；

五、高温隧道烘干炉部分:

1、隧道式烘干炉部分（6段）：

1）每段炉体结构外型尺寸:L2500mm×W1620mm×H800mm(工件最大有效通过高度H300mm)

2）每段炉体材质：采用T120mm*0.5mm手工保温岩棉板,外侧电脑灰钢板,内侧镀锌板。

3）排废气风机：采用120W轴流风机,将炉内废气排掉,每2段炉体一组风机，每段排风机安装一组?75mmPVC管，3组汇总为?150mmPVC管将废气排到室外，端部安装一台400W离心风机抽出；

4）线体所有技术参数详见图纸。

2、控制部分：

电器控制:  每段炉体单独控制箱，选用国产南亚数显温控1个（电箱上用），德力西三相交流接触器！

3、加热部分：

1）隧道烘干炉：炉内顶部加热采用石英发热管加热，底部加热采用不锈钢加热管加热，每段炉体配设电热功率18KW，炉温设定常温-230℃可调，工作温度为210~230℃。

2）到达设定温度时，进出口与内部的温差在正负15℃以内。加热过程为：加热为主加热，开机时加热，到达设定温度时，同时停止加热；当炉内的温度下降到一定温度时，主加热开始加热，加热到达设定温度时，主加热又停止加热……

3）发热管采用顶部及底部安装方式；

六、风吹冷却段部分:

1、隧道式风吹冷却段部分（2段）：

1）每段壳体结构外型尺寸:L1400mm×W1620mm×H800mm(工件最大有效通过高度H300mm)

2）每段壳体材质：采用2mm冷板折弯制作，表面喷塑处理,颜色电脑灰。

3）数量：2段

2、风吹及散热部分：

1）隧道式风吹：每段壳体内安装4组?200mm轴流风扇，用于吹散工件表面温度，顶部安装一个200W轴流风机进行散热，全线共计2套，每组抽风机安装一组?100mmPVC管，2组汇总为?200mmPVC管将废气排到室外，端部安装一台750W离心风机抽出；

。
