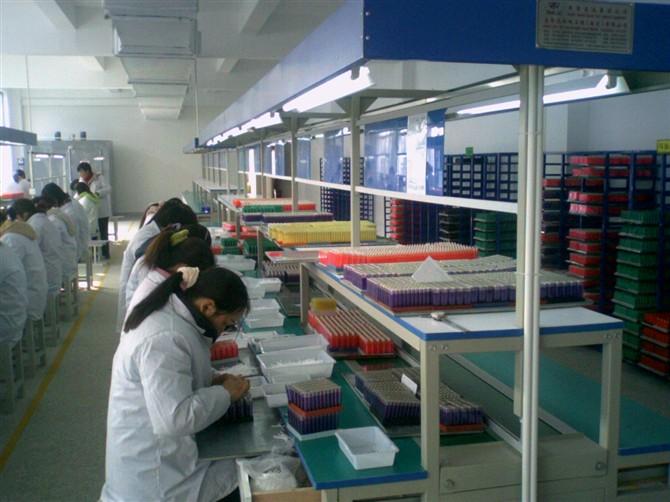

杭州独立工作台皮带线

选项

工 程 内 容 及 规 格

A

驱动系统

马达:

1/4HP台湾城邦齿轮减速电机，1/2HP爱德利变频器，2套；

速度:

1—5米/分钟,变频调速。

B

机身线体结构

线体导轨:

40×70型铝合金型材，双边通长共计24米。

线体支架:

40×40mm×1.8mm铝合金型材制作，每2米一个支架。每1米一个工位,双边共计12个工位。

线体中间支架、灯架:

40×60mm铝合金型材制作，每2米一个。

皮带承托:

Φ25.4的镀锌辘仔，1.2mm的镀锌钢板作托板。

皮带:

δ2mm的绿色防静电皮带。有效宽度120mm,2条。

皮带接口:

无缝热接

工作面高度:

高度为750mm±10mm可调。

照明：

采用双支带罩40W飞利浦日光灯管，双边通长排列，双边共计8盏，每盏灯可单独控制。

工艺看板：

采用专用TN-11型铝合金型材导轨，底板、面板均采用透明有机玻璃板，大小幅面为A3，双边共计12组。

插座：

线槽采用铝板折弯制作，每1.5m安装一个二位三孔电源插座，安装于线槽侧面，共计8个，具体见图纸。

工作台板：

双边采用δ18mm的中密度板制作，表面贴2mm绿色防静电胶皮，“T”包边，尺寸：W=300mm，双边排布。

置物台板:

采用δ18mm的双面白中密度板制作，“T”包边,尺寸：W=260mm，全线通长。

C

备注：

备注: 1、全线电器由电控箱统一控制,机尾安装一个急停开关。

2、照明、插座分二路控制。

3、线体同向运行，动力装置为内置式。

　以上所有项目是设计制作的依据，具体尺寸、数据按照图纸制作，填上相关数据或文字要求，若不说明，本公司将按非标自行设计制作。
