灌注桩成孔检测仪

TS-K06100 全自动超声成孔检测仪

● 工作原理：

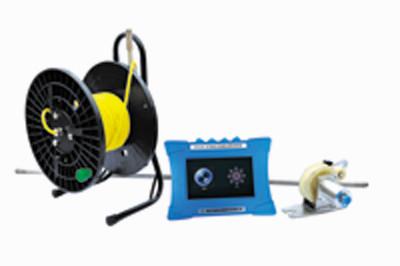

TS-K06100 全自动超声成孔检测仪采用超声测距原理检测成孔孔径，并计算成孔垂直度。整套系统由主机、电动电缆升降绞车和超声探头组成，在系统软件的控制下自动完成整个检测过程。“十”字型安装在探头上的两对超声换能器从孔口到孔底连续发射超声波，并同步接收被孔壁反射回波信号，经数字化转换后在主机显示屏上实时显示实测曲线和检测结果，自动输出检测报告和结果图表。

● 遵循规程：

DB/T29-112-2010 《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》。

● 主要用途：

 钻孔灌注桩成孔孔径、垂直度和倾斜方位检测；

● 主要性能指标：

1. 主机系统：低功耗嵌入式硬件系统，Linux 软件操作系统，触摸屏操控，8G 存储空

间（可选配更大容量存储器），USB2.0 数据接口，10.1 寸宽屏液晶显示，内置升降

系统控制器和镍氢可充电电池。

2. 供电系统：主机内置DC6V 可充电电池，续航时间约为10 小时，线架内置交流稳

压器（AC220V），容忍电压波动范围为160V～250V，保证在现场恶劣的供电条件下依旧能够正常工作。

3. 探头升降系统：主机控制自动升降和速度调节，升降速度0～10m/min 连续可调，

带到孔底自停和到孔口自停功能。

4. 超声探头：两对自发自收超声换能器“十”字型布置，超声信号频率90kHz，发射功

率根据孔径自适应调节，超声信号发射频次每秒5 次和每秒2 次可选。

5. 检测孔径：0.4m～5m，精度：≥0.2%。

6. 检测孔深：0～100m，精度：≥0.3%。

7. 升降速度：0～10m/min 连续可调，具有紧急情况下快速提升功能。

8. 孔底自停和孔口自停功能：有。

9. 自校功能：有。

10. 记录方式：全数字式。

11. 输出剖面：成孔xx’+yy’，成槽xx’、yy’、xx’+y 或xx’+y’可选。

12. 泥浆要求：重度≤12kN/m3，粘度≤25s，含砂量≤4%。

13. 主机外形尺寸：300╳220╳80mm，质量：1.5kg。

14. 线架外形尺寸： 1050╳840╳850mm，质量（含探头）：100kg。

15. 工作温度：-10℃～+50℃。

● 售后与质保

（1）售后服务：在设备整个适用期内，为确保设备正常使用，我们将提供周到及时的

售后服务。如设备需要技术支持或维修，将立即响应，并在24 小时内提供备机或派维修人

员到达现场实施维修。零配件在该设备停产后仍需保证八年的供应。

（2）保质期：主机质保期2 年，其余质保期1 年，以设备验收合格之日为起始日。质

保期内因设备本身缺陷造成各种故障将提供免费技术服务和维修；仪器在质保期内如3 次出

现质量问题，将予以更换或全面检修，并再延长质保期1 年。3 年内维修仪器只收成本费。

（3）技术支持：提供免费软件升级，并及时提供设备新功能和科研实验的资料。

（4）设备使用培训：负责提供免费安装，免费使用维护培训，直到用户熟练或满意为

止。所有的维护图纸、手册及调试软件的密码及专用的工具将全部免费提供。

对于早期采购的KE200、KE400、KODEN DM682/684、602/604 等进口同类设备，我

公司提供探头、电缆、钢丝绳、升降绞车及其附属配件的维修和更换服务。
