壁挂式双通道超声波液位差计

HD-ALCB系列壁挂式双通道超声波液位差计

产品概述

      HD-ALCB系列壁挂式双通道超声波液位差计是由河南宏达尔仪表有限公司根据水利水电行业的实际需要，集多年的测控经验自行研发的新一代超声波物位测量仪表。采用先进的嵌入式微处理技术，使其测控仪器达到了高度的数字化和智能化。它集超声波传感器、伺服电路、温度补偿电路、运算主机为一体的非接触式液位差测量仪器。具有精度高，寿命长，稳定可靠，安装维护方便等特点，广泛应用于江河、湖泊、水闸、船闸等各行业格栅前后液位差测量。

主要性能特点

▲测量精度高，安装方便，能适应于不同场合，不受天气等因素的影响；

▲换能器为收发一体，能准确接收微弱回波信号；

▲独创的滤波处理功能，自动识别真伪回波。

▲具有逐点温度补偿功能，提高了测量精度和工况适应性。

▲液位差值可直接由LED/LCD现场显示并可输出远传信号。

▲具有2个继电器输出，可用于液位差段式或位式控制（选购）

▲具有串行数据输出或4～20mA输出或0～5V模拟量及1～5模拟量输出（订货时选购）

▲可选择上位软件，直接在PC机上实际监控各点。

▲具有液位差4mA、20mA数字化微调功能，调试非常方便和快捷。

▲具有满量程起点和终点任意数字化平移功能

▲具有液位模式和液位差模式功能

▲采用铸铝外壳，美观大方

▲USB一键数据下载

应用领域

☆水及污水处理

泵房、集水井、生化反应池、沉淀池、贮泥池等

☆电力、矿山

灰浆池、煤浆池、水处理

☆食品工业

酒厂、粮仓、食品材料装盛槽罐等

☆ 控制系统配套使用

☆ 高危化工行业

焦化厂、化肥厂及煤矿行业等

性能指标：

量程：0～5M,0～8M,0～10M,0～15M.0～30M

盲区：       < 0.3M,     <  0.5M, < 1.5M

工作频率：20KHz~40KHz（因型号规格而不同）

侦测方式：连续1~20Hz/s（默认1Hz/s）

差值精度：±1MM 或0.1%FS（取其较大者）

发射角：12°

温度补偿：自动温度补偿

显示分辩率：最小１MM

标定：出厂标定,可现场校准

显示:LCD显示液位差值和两路液位值

支持数据采集

按键：五位轻触键

信号输入：4～20mA；0～20mA；1～5V；0～5V；RS485；

输出

电压输出：DC 12V或24V

信号输出：RS485/RS232； 4～20mA；2 通道继电器

继电器触点容量:AC:5A 120V DC:10A 24V

供电

工作电压：AC160V～250V  正常功耗：＜5W

物理性能

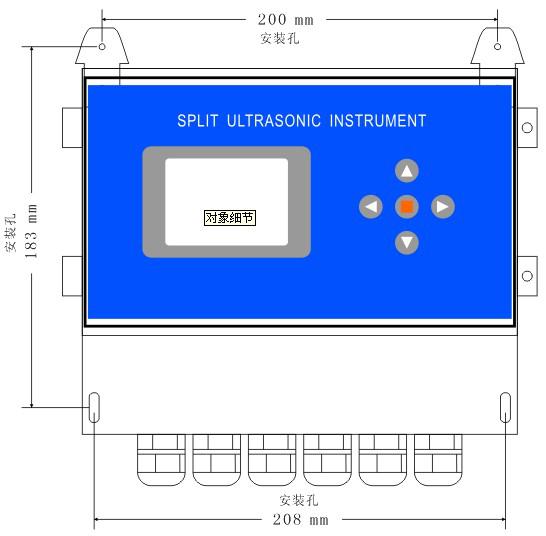

主机外形尺寸：240×184×110MM

外壳材质： ABS工程塑料；换能器：PP

连接方式：螺纹连接或螺环固定

安装方式：螺纹M46×1.5

键 盘：五位贴片式按键

传感器电缆：10M（可选任意长度）

传感器尺寸及安装方式：M46×1.5, M65×1.5, M30×1.5

工作温度：0～50℃  环境湿度：≤85RH  压力：常压
