一、概述：
HDWP-LED 系列双回路光柱显示控制仪集数字与模拟仪表于一体， 可对温度、压力、液位、速度等测量信号进行数字测量显示控制（高亮度 LED 数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
二、双回路光柱显示控制仪主要特点
1、HDWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
2、可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。

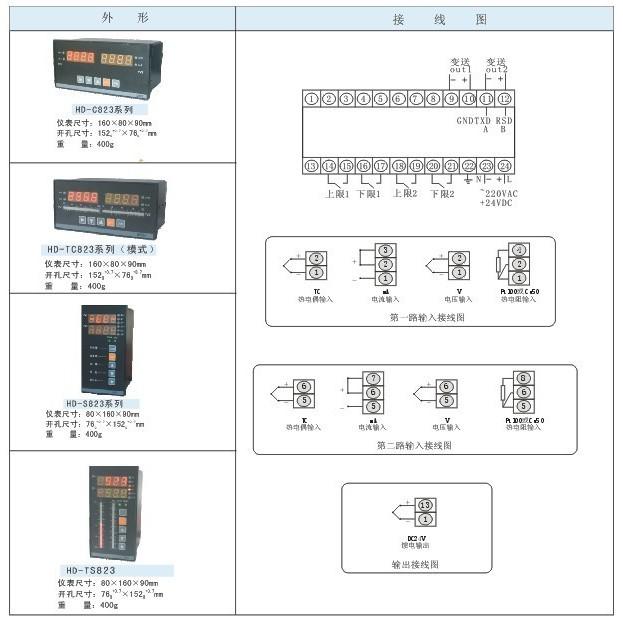

仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
★ 注1：C80系列为0.8英寸LED显示，C90、S80、C40系列为0.56英寸LED显示，C10些列为0.32英寸LED显示。
★ 注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。
（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）
★输入类型选型代码:
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
00 |
S |
0～1600℃ |
12 |
用户待定 |
|
|
01 |
R |
0～1600℃ |
13 |
0～10mA |
-999～9999 |
|
02 |
B |
200～1800℃ |
14 |
0～20mA |
-999～9999 |
|
03 |
K |
0～1300℃ |
15 |
4～20mA |
-999～9999 |
|
04 |
N |
0～1300℃ |
16 |
mV非标信号 |
0～100mV |
|
05 |
E |
0～800℃ |
17 |
电阻R非标信号 |
0～400Ω |
|
06 |
J |
0～650℃ |
18 |
频率f非标信号 |
0～3000Hz |
|
07 |
T |
-200～400℃ |
19 |
1～5V开方 |
-999～9999 |
|
08 |
Pt100 |
-200～850℃ |
20 |
0～5V开方 |
-999～9999 |
|
09 |
Cu50 |
-50.0～150℃ |
21 |
0～10mA开方 |
-999～9999 |
|
10 |
0～5V |
-999～9999 |
22 |
4～20mA开方 |
-999～9999 |
|
11 |
1～5V |
-999～9999 |
23 |
全切换输入 |
|
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。详细情况见使用说明书。
★ 注：C423只能做两个报警，即每路各一个报警。C723系列最多只能做两个报警，不能做全切换。
★ 注：C923、C423、C723不带双路变送输出功能，输入双路不能全切换。

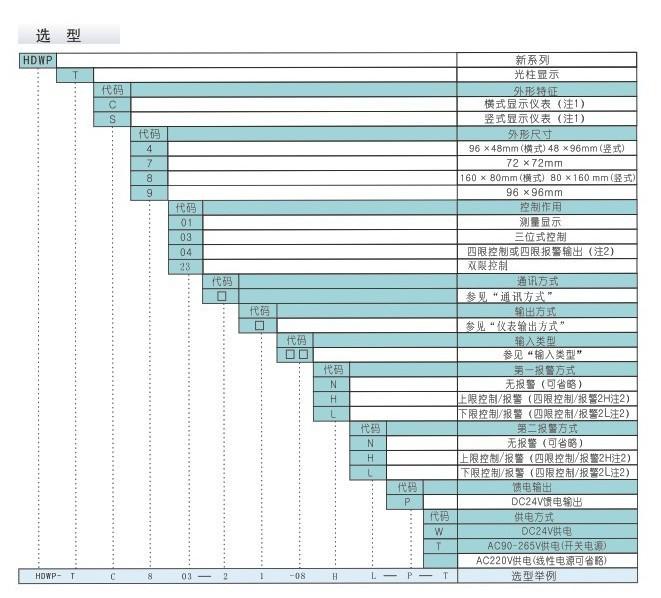

★ 型号举例：HD-WP-C823-212-09/08-HL/HL-P-W
LED 双回路测量显示控制仪，通讯方式为RS232，带继电器报警输出，带第二路变送输出 4-20mA，第一路输入
类型为Cu50，第二路输入类型为Pt100，第一路第一报警为上限报警，第一路第二报警为下限报警，第二路第一
报警为上限报警，第二路第二报警为下限报警，DC24V馈电输出，供电方式为DC24V。
