高精度小盲区超声波液位计

小盲区超声波液位计产品概述

HD-ALY系列小盲区超声波液位计是我公司专为小距离、高精度的非接触工况测控研制的。小于0.06m，精度可达±1.5mm的超声波测距产品。

HD-ALY系列小盲区超声波液位计外壳采用ABS工程塑料防水外壳，壳体小巧且相当坚固（可定制防腐型）；透明的主机盖设计，方便观察显示。其电路主板采用优质贴片元器件，贴片式键盘，使产品性能更稳定工作更可靠。

小盲区超声波液位计性能指标

最大量程：1 m          盲 区：<0.06 m

最小显示分辨率：1mm    发射角: 9°

最大误差：小于±1.5mm

工作频率：40KHz～430.0KHz

显示: 四位八段LED数码管(可选LCD显示)

温度补偿：自动温度补偿

现场设置:通过变送器按键完成

标定:出厂标定,可现场校准

小盲区超声波液位计输出（可选）

模拟输出信号：0～20mA；4～20mA负载>300Ω；

0～5V；1～5V；0～10V；1～10V

数字输出：RS485（支持Modbus）

开关输出：两组NPN开关输出

小盲区超声波液位计供电

工作电压: DC12—30V    功耗：<1.5W

小盲区超声波液位计物理特性

外形尺寸：Φ75×M30×92(不锈钢)；Φ75×M48×117(ABS)

外壳材质:ABS工程塑料；

换能器: 不锈钢或PP工程塑料

重量:332g

连接方式:螺纹连接

安装方式：外直管螺纹M48×1.5 (ABS)

安装方式：螺纹M30×1.5(不锈钢)

键盘：三位轻触A.B.C键

小盲区超声波液位计环境性能

防护等级:IP65

温度: －20℃～80℃

相对湿度：0～95%

工作压力： 常压

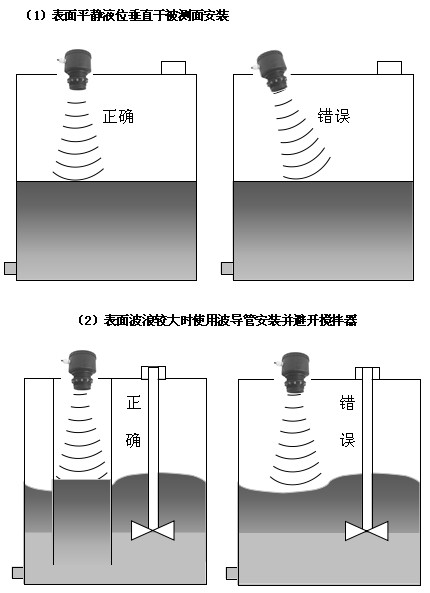

二、安装方法及使用注意事项

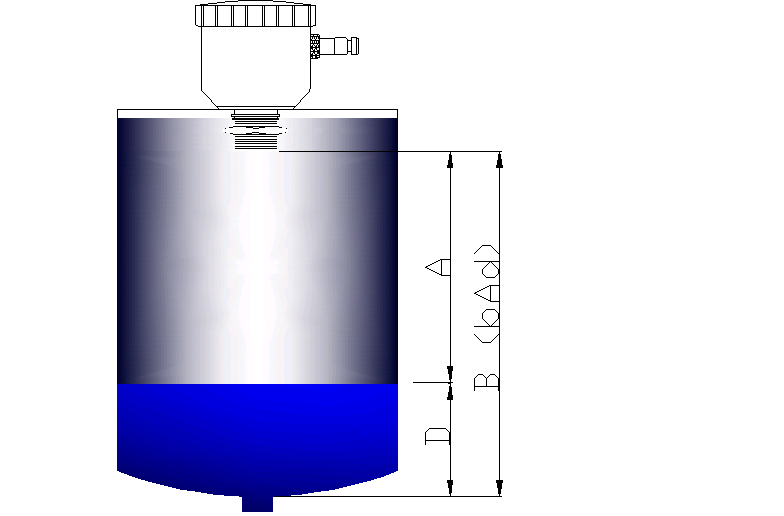

三、差值模式与增值模式区别:

1、差值模式时，设置 bAd=B (单位为米),B为罐底至物位仪探头端面的总高度，A为 探头端面到液面的距离，D为液面的高度，即D= B - A，使用此功能时,物位仪显示值为液面的高度（D）；

注: 果罐底平整而且罐内无液体,在工作状态下,长按”B”键可自动设置差值模式。

2、增值模式时, 设置bAd=0，使用此功能时,物位仪显示值为物位仪探头端面到液面的距离（A）。

备注：小盲区不锈钢探头液位计型号：HD-ALYTIIDA

          小盲区塑料探头液位计型号：HD-ALY1TIDA
