商品详细描述

WDSC-300/500/600kN微机控制钢绞线松弛试验机一. 产品功能说明

本系列试验机主要用于金属材料（如钢绞线、PC钢棒和钢丝）室温下拉伸应力松弛力学性能检测。产品满足《GB/T 10120-1996金属应力松弛试验方法》及《ASTM E328-2008材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。

本系列试验机采用进口的伺服电机和伺服控制器的机电伺服方式，避免液压系统可能存在的泄漏现象，具有环保清洁、噪音低，精度更高等明显优势。

结构组成

1.1．主机

主机是用以施加试验力装置，由机座、横梁、立柱等组成承载框架，其内装有精密滚珠丝杠付、减速机、左右拉伸锚具等。传动加载系统采用日本松下伺服驱动器控制其伺服马达，经减速机和圆弧同步齿形带，带动高精度滚珠丝杠螺母转动，驱动丝杠左右运动，对试样施加载荷，从而完成金属试样的松弛试验。该机造型新颖美观，结构合理，刚性大，稳定性好。具有传动准确、控制精良、噪音低、装夹试样方便快速等特点

1.2.数据采集及控制系统

本机控制测量系统由上位机和下位机组成。上、下位机通过串行口通信传送数据。

上位机: 采用品牌计算机, 用VB语言编制程序。界面简洁，操作方便。数据处理功能强大，可以绘制实时曲线，软件具有过载停机保护等功能，以保护主机免受损坏

控制界面可动态实时显示力-温度力-松弛率力-位移变形等曲线

自动保存实验数据，可随时查询并具备多元化处理方式。

下位机：各模板采用总线技术制作。模板可靠性高，维修方便，

1.3．软件功能特点：

1. 实时绘制剩余试验力-温度力-松弛率力-位移变形等曲线；

2. 可推算出试件在规定小时的应力松弛性能，推算方式有双对数和单对数选项，推算数据有全部数据和特征时间点对应数据选项；

3. 具有加荷速率任意设定的功能；

4. 具有恒负荷、恒位移控制功能；

5. 能自动求取试件的应力松弛性能（如应力松弛率、松弛应力、松弛率等）及打印出完整的试验报告及试验曲线；并可导出EXCEL等OFFICE文件。

6. 能迅速准确地实现负荷的数字标定，具有过载保护功能（3%-5%自主设定）；

7. 试验条件（试样环境、测试条件）可编程；也可随时添加新的条件。

8. 具有储存试验结果，并能查阅和遍历试验过程的功能；

9. 曲线坐标自动调整功能：进入测试状态，系统自动调整坐标值，在整个测试过程中，始终是完整的曲线。试样条件可自动存储,自动调出，也可再设定；

10. 数据拾取：试验完毕后在试验曲线上可用鼠标拾取数据。

二.主要技术参数

序号	名称
1	额定试验力	300kN	500/600KN
2	试验力测量范围	2%-100%/FS; 全程不分档
3	试验力精度	优于±1%
4	试验力分辨率	0.05%/FS
5	速度调节范围	0.1—50mm/min
6	初始载荷施加方法	自动施加70%破断载荷或80%破断载荷
7	加载程序	匀速自动加载，保持2min后自动记录
8	加载速度	100-5000N/S任意设定
9	试样规格	公称直径;Φ9.00mm；12.7mm；15.20mm ；18.00mm；22.00mm
10	拉伸试验行程	0-200mm
11	标称拉伸总长	800-1000mm 可定制
12	变形测量范围	0.2%-100%
13	变形测量分辨率	0.001mm
14	保护功能	超过最大试验力2%-5%时自动停机。
15	试验机主机形式	卧式结构；四立柱
16	设备功率	AC380V50Hz/2.0KW	AC380V50Hz/3.0KW
17	主机尺寸(长X宽X高)	2840x700x990mm	3600x760x1080mm

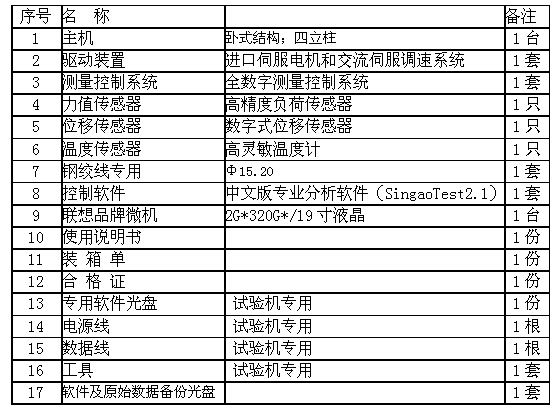

三、试验机主要配置
