线材扭转卷绕试验机

1.试验机的主要用途及适用范围:

NJR- 系列线材扭转卷绕试验机，依据下列标准相关条款制作

《GB/T 4909.4-2009 裸电线试验方法 第4部分：扭转试验》

《GB/T239.1-2012 金属材料 线材第1部分：单向扭转试验方法》

《GB/T239.2-2012金属材料 线材第2部分：双向扭转试验方法》

本试验机我公司研制开发的一种新型线材扭转、卷绕二合一多功能试验机，主要用于Ф0.1～Ф10金属线材的扭转、卷绕试验。既可检测线材在单向或双向扭转中承受塑性变形的能力，又可以检测线材绕一定直径的心轴卷绕规定圈数，以观察线材的表面缺陷。为生产线材和使用线材的单位提供了可靠的测量手段。

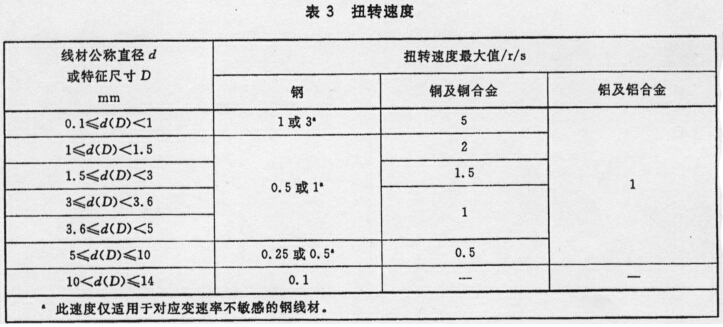

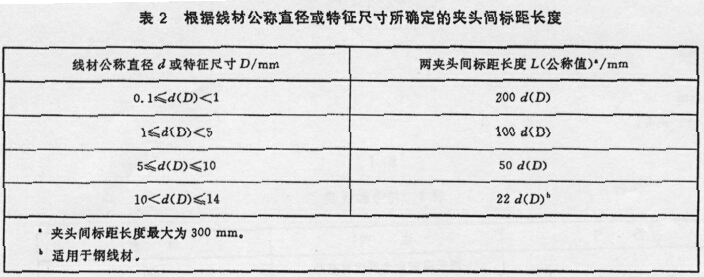

《GB/T239.1-2012 金属材料 线材第1部分：单向扭转试验方法》试样及转速规定。

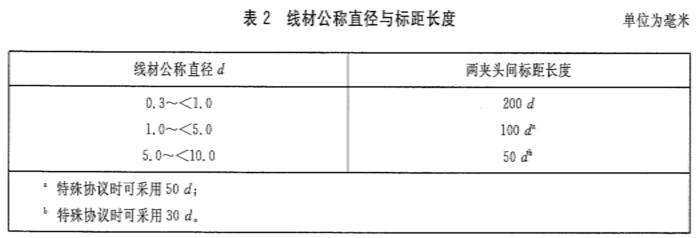

《GB/T239.2-2012金属材料 线材第2部分：双向扭转试验方法》试样及试验程序。

试验程序： 以不大于1转/秒，（当线材直径≥5mm时，以0.5转/秒）恒定速度旋转夹头；安相关标准规定的转数向一个方向转动后，再以相同的转速向相反方向转动到规定次数或断裂，一转为360°.

GB/T4909.7-2009《裸电线试验方法 第7部分：卷绕试验》方法

方法A:重复卷绕试件在规定直径的试棒上紧密卷绕八圈，退绕六圈，退绕时试件呈螺旋状的部分应展开直线形状，然后重新紧密卷绕在试棒上。

方法B：一次卷绕试件在规定直径的试棒上紧密卷绕八圈。
