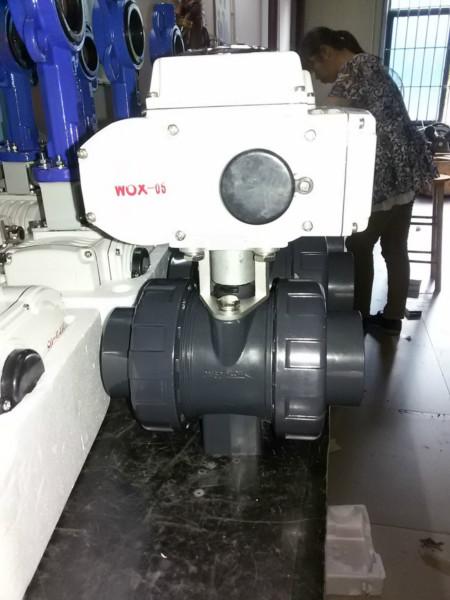

一、 采用一体化结构，与HF电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
二、产品特性
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用日本引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。
三、阀门规格参数
|
|
DN10～100mm |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
||||||
|
连接方式 |
内螺纹连接 |
对焊连接 |
|||||||
|
零件 |
阀体阀盖 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
||
|
球体、阀杆 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|||
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
||||||||
|
适用 |
适用介质 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
||
|
适用温度 |
-29～180℃(增强聚四氟乙烯)、-29～300℃(对位聚苯) |
||||||||
四、阀门连接尺寸及重量（虚线部分为模拟量控制盒,开关型无此尺寸）
|
|
内螺纹连接 |
对焊连接 |
执行器选配 |
||||||||||
|
mm |
inch |
D |
B |
H |
管螺纹 |
B |
重量 |
尺寸（mm） |
重量 |
||||
|
B |
D1 |
D2 |
|||||||||||
|
10 |
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
70 |
10 |
18 |
0.32 |
HF-05 |
|
|
15 |
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
75 |
15 |
24 |
0.48 |
HF-05 |
|
