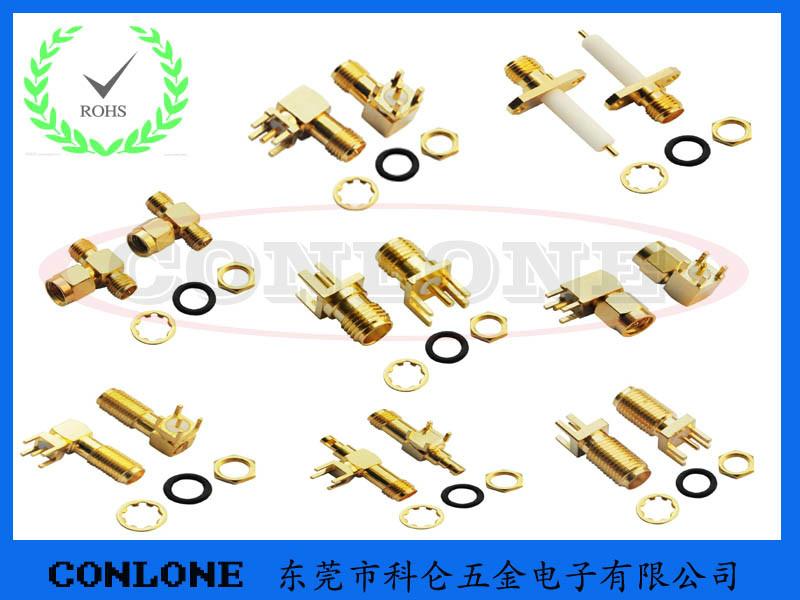

SMA-KE贴片式射频母座

SMA-KE射频同轴连接器，SMA-KE贴片式射频母头，SMA母座，SMA射频同轴连接器，SMA射频母头，SMA四脚180度射频同轴连接器，SMA四脚直插射频接头，这款产品是科仑电子精工打造的一款高品质射频同轴连接器。

多年来，科仑服务的客户遍布全国各地，乃至全球的生产中心东南亚，韩国，日本，台湾，香港。设计中心，北美，南美，欧洲等地区。我司的宗旨是为客户提供优质价廉的视频连接器产品。

我公司愿景：将成为亚太地区中小制造业企业主高度依赖的连接器快速供应商！企业使命：为促进视频同轴连接器优质优价发展而努力，降低客户的生产管理成本而奋斗。

SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器。SMA系列的中心导体和绝缘子固定通常采用俘获式以获得足够低的VSWR。SMA系列采用英制螺纹连接，强度高，抗震性好。外导体端面直接接触，使插入损耗降到最低。相对于其它类型的连接器，SMA系列具有体积小，低VSWR的特点。采用恰当的适配电缆，SMA连接器在18GHz时依然具有良好的电性能。经过特殊加工的连接器，其使用频率可以达到25GHz。

主要技术特性                TECHNICAL CHARACTERISTICS
温度范围  Temp.range                   -65～+165°C (PE Cable  -40～+85°C)
振    动  Vibration                    MIL-STD-202,Method 213
特性阻抗  Impedance                    50Ω
频率范围  Frequency Range              DC～12.4GHz(半刚电缆 0～18GHz)
工作电压  Working Voltage              335V  max  (有效值)
耐    压  Withstand Voltage            1000V rms  (海平面最小值)
接触电阻  Contact resistance
内导体之间 Center Contact              ≤ 3 mΩ
外导体之间 Outer Contact               ≤ 2 mΩ
绝缘电阻  Insulation resistance        ≥ 5000 MΩ
插入损耗 Insertion loss                ≤0.15 dB/6GHz
电压驻波比 VSWR              直式  Straight     软电缆   ≤1.10+0.002f
                                                半刚电缆 ≤1.05+0.001f
                             弯式  Right angle  软电缆   ≤1.20+0.003f
                                                半刚电缆 ≤1.10+0.001f
耐用性    Durability(mating)            ≥500次（cycles）

SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。
   Series of SMA products one application extensive small-scale coaxial person who join that whorl join, it has a reliable characteristic with long life-span that the width, performance are excellent, high frequently. Suitable for the microwave equipment and body of the digital communication system and join the body in the cable or the micro-strip line frequently in the loop frequently.
材料与涂覆 MATERIAL & PLATING
壳体      shell             黄铜        brass           镀硬金     gold plated
插针      contact pin       黄铜        brass           镀硬金     gold plated
插孔      socket            铍青铜      beryllium       镀硬金     gold plated
弹性接触件elastic contact   铍青铜      beryllium       镀硬金     gold plated
绝缘体    insulator         聚四氟乙烯  PTFE
压接套    crimp ferrule     铜合金      copper alloy    镀镍或镀金 nickel or gold plated
o型密封件o-ring sealing    硅橡胶6146  silastic

以品种齐全、价格合理的优势，在消费者当中享有较高的地位，赢得了广大客户的一致好评。志存高远，锐意进取。在机遇与挑战面前，东莞市科仑电子有限公司将不断求索,愿与所有的伙伴一路同行，一同成就未来，共建伟业！

科仑电子，欢迎您来电垂询~
