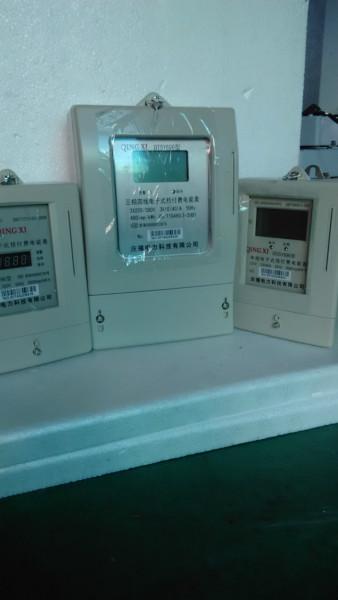

     DDSY696型

 电子式单相预付费电能表











使

用

说

明

书











 浙江庆禧电力科技有限公司



一、用途、特点和适应范围

    DDSY696单相电子式预付费电能表(下称电表)采用微电子技术计量电能，符合GB/T17125.321-2008和GB/T18460.3-2001 DL/T645-1997标准的电表，采用全屏蔽、全密封结构，采用了先进的单片机处理系统及IC卡进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度、防窃电、高过载、长寿命、防破坏、防非法拷卡、传用方便。

主要特点：

应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

     DDSY696系列电子式电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为-10~+50℃，相对湿度不超过85%，且周围空气中不应有腐蚀性气体。

二、规格和主要技术参数

1.规格

型  号	准确度	标定电流	接口方式
DDSY696	1\2	2.5\5\10\15A	脉冲

2.基本误差

负载电流	功率因素COSφ	基本误差(%)
		1级	2级
0.05Ib	1.0	±1.5	±2.5
0.1Ib-Imax	1.0	±1.0	±2.0
0.1Ib	0.5(感性) 0.8(容性)	±1.5	±2.5
0.2Ib-Imax	0.5(感性) 0.8(容性)	±1.0	±2.0

注：Ib为标定电流，Imax为额定最大电流。

3.起动电流：电表在额定电压，额定频率及功率的条件下:1级表为0.004Ib，2级表为0.005Ib。

4.潜动：当电表的电流线路无电流，而加于电压线路上的电压为额定值的115%时，在规定时间内输出脉冲不多于一个。

5.功耗：≤2W

三、主要结构及工作原理



DDSY696型单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、IC卡技术，应用数字采样处理技术及SMT工作制造的最新型仪表。

1.工作原理图

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

2.数据处理

电能计量脉冲经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

四、安装与使用

1.电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

2.电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

3.按线路图接线，拧紧接线螺钉，并紧固一下端扭盒内连接板。

4.经互感器接入式电表其示数须乘以变比后，才是实际电能数。

5.购电前，用户须将IC卡插在电表右侧IC卡插座，便于将表内数据送回计算机数据库。

6.售电时，将IC卡插在IC卡读写器，同时操作计算机，将用户代码，预购电量，限容方式及限定功率等加密写入IC卡。

7.使用时，将IC卡插在电表上，如是有效IC卡，则电表自动将数据读入表内，数码管显示表内原剩余电量(3秒)及叠加后总电量(12秒)，妥善保存IC卡。

8.电表运行过程中，用户如需了解当时表内剩余电量，只须将用户卡插在电表上即可显示。

9.电表运行过程中，如显示器自行闪烁显示剩余电量，同时超容指示灯点亮，则警告用户已超容用电。如该用户被设置为超容断电限容方式，限容指示灯点亮，则闪烁显示剩余电量30秒后，将拉闸3分钟，并倒计时显示(秒)恢复供电时间；如用户插卡响应可立即恢复供电。

10.用户持有的IC卡不能互换，一只电表对应一张IC卡，遗失时应到供电部门(售电处)另购一张。

11.剩余电量为本次购电量的10%时，电表拉闸断电警告，拉闸指示灯点亮，此时将IC卡在电表上插一次即恢复供电。

12.剩余电量显示为零，如电表仍继续运行，同时透支指示灯点亮，用户应立即购电，并主动向供电部门反映情况。

13.电能表应按接线图接线，1、2、3、4接线端最好用铜线或铜接线引入，+、-端为脉冲信号输出端+、-，7、8端为RS485通讯接口A、B。



五、保证期限

电表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给于免费修理或更换。

六、外形图



七、接线图









附录:

数据标识

数据名称	标识符	数据格式	数据长度	读写特性
当前有功总电能	9010	XXXXXX.XX	4	只读
当前电量数据块	901F		20	只读
电表常数	C030	NNNNNN	3	只读
电表号	C032	NN……..NN	6	只读
