福建SMT智能首件检测系统

　　厂商：HPG

　　型号： FAI-520

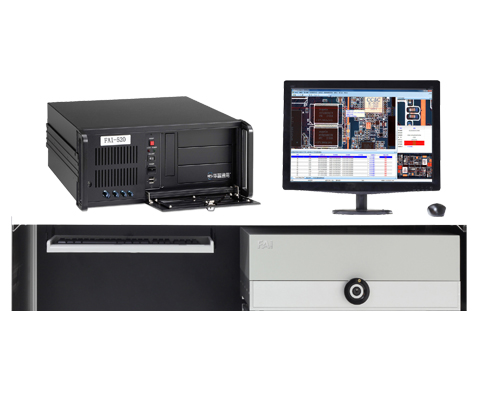

　　名称： SMT生产线首件检查系统 (FAI-520)

　　描述： 福建SMT智能首件检测系统【深圳华普通用科技有限公司】通过智能集成CAD坐标、BOM清单和首件PCB扫描图，系统自动录入测量数据，不允许人工录入数据，杜绝人为错漏，实现SMT生产线产品首件检查化繁为简，检查效率提高80%。

　　FAI Intelligent First Piece Inspection Image System

　　智能首件检查图像系统

　　通过智能集成CAD坐标、BOM清单和首件PCB扫描图，系统自动录入测量数据，不允许人工录入数据，杜绝人为错漏，实现SMT生产线产品首件检查化繁为简，检查效率提高80%。

　　规格

　　■工作方式：

　　扫描需要检测的SMT贴片首件PCB，智能框获取PCB实物扫描图片，导入BOM清单和PCB元件贴片坐标。软件对PCB图片、BOM、坐标进行智能合成和智能全局坐标校准，使得元件坐标、BOM与图片实物元件位置逐一对应。通过导航测量目标，LCR读取数据自动对应相应位置并进行自动判断检测结果。杜绝误测和漏测，并自动生成测试报表存于数据库。

　　经过对软件不断升级和完善，系统还可应用于贴片漏件补料和实现坐标仪功能预先为需贴片的PCB获取贴片元件位置坐标。

　　■与传统手工测试首件方法比较：

　　■FAI规格：

　　最大扫描范围：295mm×420mm

　　最小检测元件：0201

　　最大元件高度：26mm

　　输 入 电 压：110～240VAC/60HZ

　　■ 工作特点：

　　1. BOM、CAD、及Image智能匹配

　　■ 一键完成PCB扫描操作、图像读取;

　　■ 人性化编辑BOM、CAD并便捷匹配坐标;

　　2. 索检查询功能多样化

　　■ 人性化选择下一检测元件;

　　■ 多种个性化查询功能;

　　■ 快速导航测量目标;

　　3. 智能辅助检测功能

　　■ 智能框获取PCB扫描区域;

　　■ 电脑屏幕多视窗，实时同步显示待测元件信息;

　　■ 智能校准坐标偏移，完美解决无丝印PCB坐标匹配;

　　■ LCR自动读数及自动调节档位功能;

　　4. 规范生产流程，提高品质管理可追溯性

　　■ 防漏测和误测功能;

　　■ 复查功能;

　　■ 自动判断测量结果，避免人为错误;

　　■ 完整测试报表存于数据库;
