斗式提料机

【供应】斗式提料机-【花生提升机】向上传送花生的机器-花生平稳向上提升机

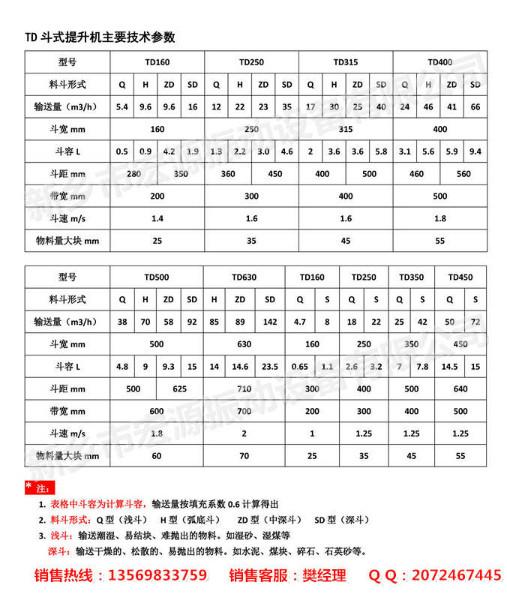

型    号：TD160

输 送 量：10m3/h

提升高度：10m

电    机：5.5KW

带    宽：200mm

斗    宽：160mm

斗    距：350mm

斗    速：0.8m/s

产品简介

TD型斗式提升机——按JB3926-85《垂直斗式提升机》标准设计制造，是目前国内较常用的新型斗式提升机，提升形式为垂直式。

斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,用于物料从低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

工作原理

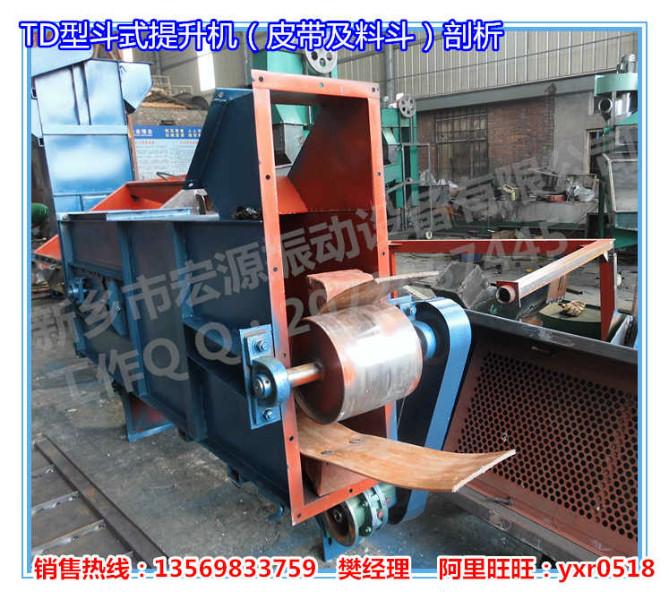

TD型斗式提升机以皮带的挠性牵引为动力，在皮带上均匀安装着若干料斗（畚斗），利用料斗（畚斗）来连续垂直向上运送物料的输送设备。

料斗把物料从下面的储藏中舀起，随着输送带提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。皮带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。

*斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

适用范围

    TD型带式斗式提升机采用离心式或混合式卸载方式，适用于输送松散密度小于1.5T/m3的粉状、粒状、小块状的无磨琢性或磨琢性较小的物料，物料温度不超过60℃（当物料温度在60~200℃时，当采用耐热橡胶提升带）。提升高度约在4~40m，输送量为4~238m3/h。

组成结构

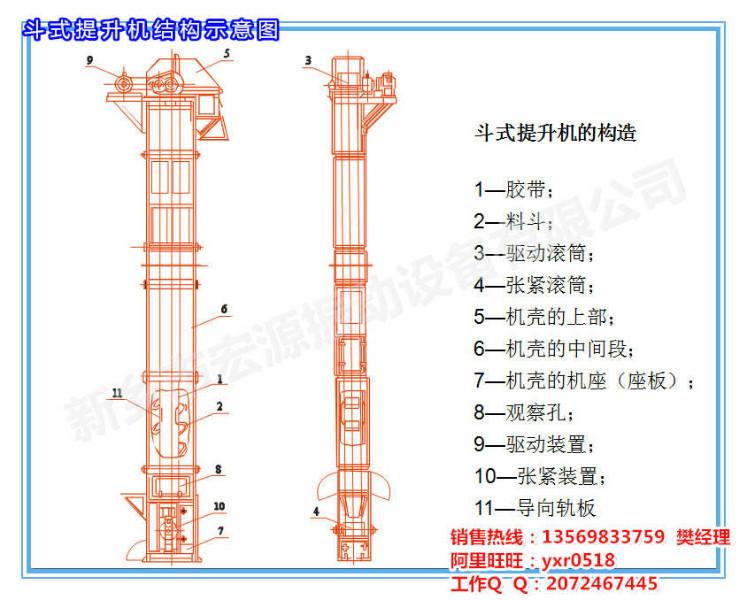

斗式提升机由牵引构件（皮带）、传动滚筒、张紧装置、承载构件（料斗）、加料及卸料装置、机架和驱动装置等组成。

整个装置封闭在金属外壳内，罩壳由头部、中间段和下部基座组成。为便于观察、罩壳上还设有观察孔。一般传动滚筒和驱动装置放在提升机的上端，为防止牵引构件横向移动，罩壳内壁还有导向装置。
