商品详细描述
产品介绍：
KYN28/12/GZSl金属铠装中置式开关柜按GB3906-2006中的铠装式金属封闭开关设备而设计。它适用于三相交流额定电压12kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护及检测。
符合标准：GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-89 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97 《户内交流高压开关柜订货技术条件》
使用环境条件
(1)正常环境条件
1．周围空气温度 上限：+40℃、下限：-10℃。
2．海拔：不超过1000m。
3．相对环境温度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超过8度。
5．周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
6．无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
技术指标
?额定电压(KV) 3.6／7.2／12
?工频耐受电压(KV) 42(1min)
?冲击耐受电压(KV) 75
?额定频率 50Hz
?额定电流(A) 630～3150
?额定热稳定电流(KA 4S) 16～50
?额定动稳定电流(KA) 40～125
?额定短路开断电流(KA) 16～50
?额定短路关合电流(KA) 40～125
?分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
?防护等级 IP4X
结构介绍

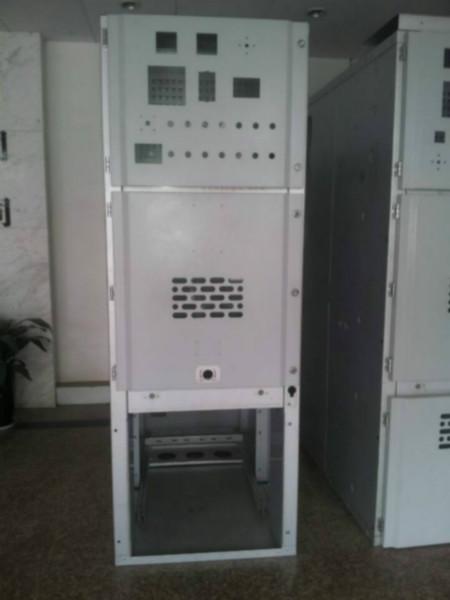

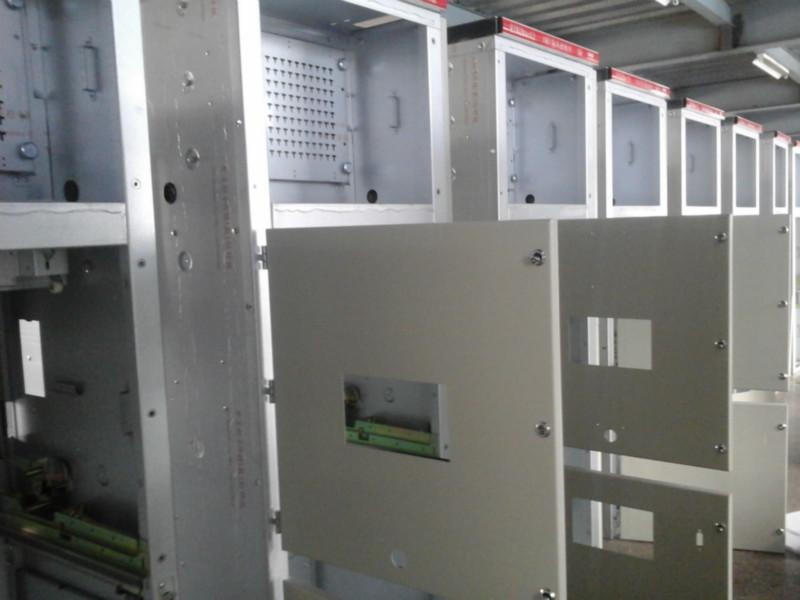

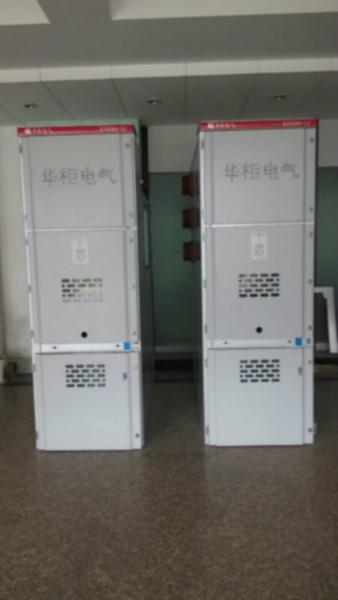

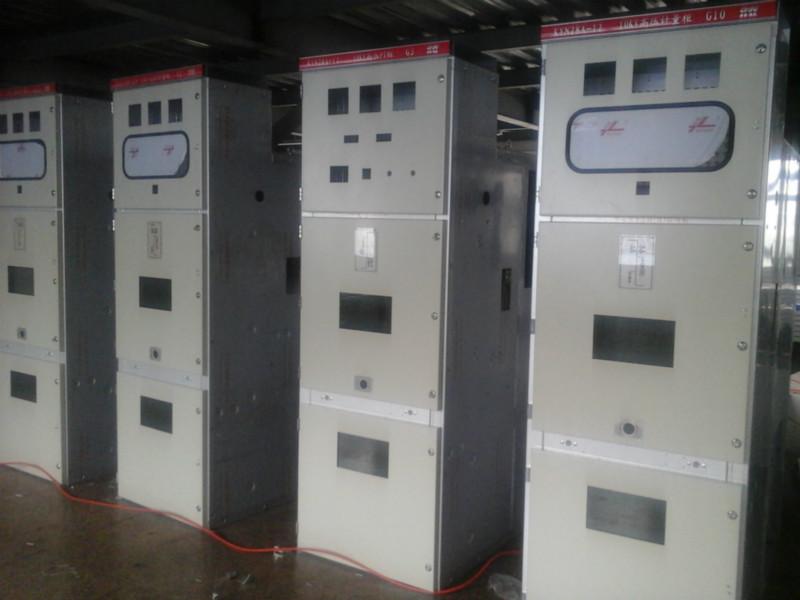

开关设备按GB3906-2006中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车)两大部分组成。柜室分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少了占地面积。
