可编程串口读卡器

供应广州荣士ID-05A型串口卡读卡器ID卡串口读卡器，独家研发感应模块，非门电路模拟感应模块，感应灵敏，有效距离高，低功耗零返修型串口读卡器；通用串口通讯、RS-232通讯、COM口通讯；主要应用于网吧、会员刷卡软件、门禁考勤软件、智能卡储物柜软件、ktv智能系统等智能刷卡系统。

温馨提示：出厂时格式为8H-10D也就是ID卡上印码的前十位号码，韦根26格式，6H-8D,8H-8H，18位号码输出等，免费提供二次开发包，可编程控制蜂鸣器发声，可定制控制刷卡指示灯提示。

串口读卡器参数表

型号 ID-05A	工作频率 125Khz
品牌 荣士	读卡时间 0.08（s）
电源功率 0.2（W）	感应距离 0-15（cm）
感应方式 非接触式读卡	适用卡类 EM4100系列

一、产品特点：
1.指示灯：红绿双色灯
2.接口：串口|COM口
3.上电（读卡器通过串口数据线连接电脑）：红色灯亮“嘀”一声开始自检及初始化，绿色灯亮此时再“嘀”一声初始化成功，进入等待刷卡状态。
4.读卡：放卡主动读卡而且蜂鸣器会“嘀”一声，输出卡号到串口调试器或者超级终端。
5.驱动：无驱动

二、技术特性：
1． 串口通讯，波特率9600，数据位8位，无效验位，停止位1位；另外，可根据客户需求调整波特率。
2． 由电脑USB接口提供稳定的电源，无需外接电源，并内置电源保护。
3． 一个LED指示灯和一个蜂鸣器，刷卡时蜂鸣器响一声，指示灯闪一下。
4． 支持μEM4001、4100或及其兼容的RFID，频率：125kHz，感应距离为30mm-150mm。
5． 刷卡时主动发出标准十位卡号，测试时可在开始菜单>>程序>>附件 中打开超级终端进行接收，其他格式可定制。
6． 功耗<0.2W、低功耗造就零故障。
7． 支持Windows95/98/2000/XP。
8． 目前国内读卡器流行的外形，(尺寸:长×宽×高）10.8cm×7.8cm×2.8cm。
9. 独立包装盒，(尺寸:长×宽×高）14cm×10.5cm×2.8cm，重量0.19kg。

三、产品优势：
1. 专用USB设备接口,只需一条USB线连上电脑；
2. 应用国际一流的纠错防冲突技术，读卡速度快；
3. 公司自主开发生产,性能价格比高；
4. 专用读卡感应模块，非市面上廉价的门电路读卡模块；
5. 读卡绝无误码，刷卡100%成功输出，感应灵敏，绝非普通门电路读卡器可比；
6. 低功耗，造就零返修；
7. 低返回率,保修速度快,可根据用户需求提供OEM产品；

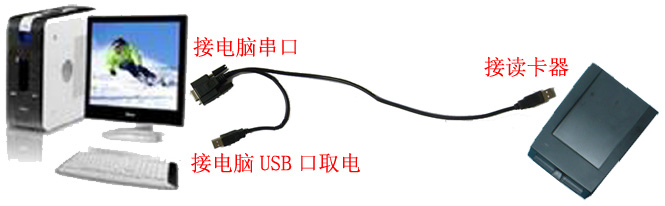

四、串口卡读卡器实物图：


五、ID-05A型ID卡串口卡读卡器测试软件界面：


六、产品测试及其应用
此款读头，不像韦根读头一样刷卡时会主动向上位机设备发送卡号，而是在刷卡时把卡号先暂存进设备缓冲区，然后等待上位机设备来读取。缓冲区只能存放一个卡号，在缓冲区为空时刷卡将会嘀一声，并把卡号存入缓冲区，缓冲区已满时刷卡仅会指示灯闪而不会冲掉缓冲区里的卡号。必须等到上位机设备读卡才能清空缓冲区，使下一张卡刷卡有效。

电脑上使用动态库

1.打开串口
函数原型： HANDLE  __stdcall PortOpen(int comport)
输入：comport为串口号，如COM1为1
返回：串口句柄，如果打开不成功，返回-1
2.关闭串口
函数原型： bool  __stdcall PortClose(HANDLE comport_handle)
程序关闭之前务必释放串口，以便其他程序使用。
输入：comport_handle打开串口时所返回的句柄
返回：关闭成功返回true，否则false
支持串口控制方法：
1、 读卡
发送：0xAA，0xAA，机号低字节，机号高字节，0xD2(命令字)

如从2号机读卡，应发送0xAA，0xAA，0x02，0x00，0xD2(命令字)

注：设备机号为1~65535，每个设备都要设定成一个固定的机号，如何设定可运行我们提供的测试程序。“0x”表示十六进制数。

有卡时返回：0x69，0xD2，卡号字节0，字节1，字节2，字节3，字节4，5个卡号字节的异或和校验码。
